Interruttore automatico scatolato h3 serie x250 in esecuzione fissa da 4 poli con terminali anteriori. L'interruttore è dotato di sganciatore TM, corrente nominale In 200 A, tensione nominale Ue 440 V e potere di interruzione Icu 25 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.

EAN

3250613136697

Marca

Hager

Confezione

1 pezzo

Interruttori scatolati h3, h3+ e blocchi differenziali

Interruttore automatico scatolato h3 x250 TM 4P 25kA 200A fisso HHB201L

Name: HHB201L
Brand: Hager
SKU: HHB201L
Price: 1205.61 EUR

Prezzo

1.205,61 €

/ pezzo *

Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

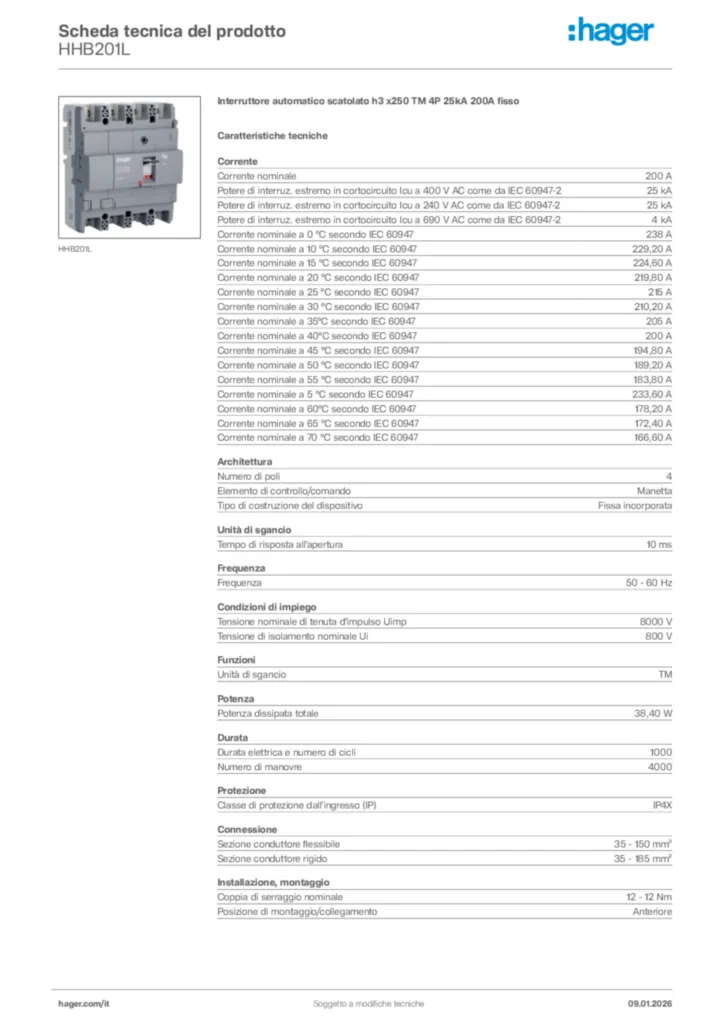

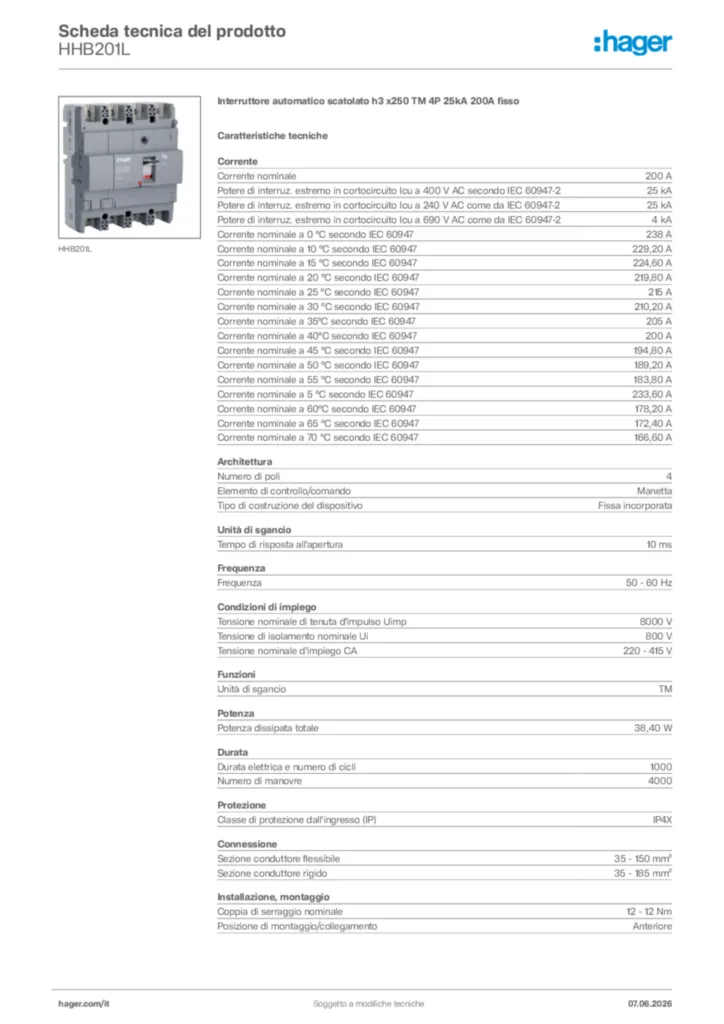

Scarica la scheda tecnica

Proprietà tecniche

Corrente nominale

200 A
Potere di interruz. estremo in cortocircuito Icu a 400 V AC secondo IEC 60947-2

25 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

25 kA
Potere di interruz. estremo in cortocircuito Icu a 690 V AC come da IEC 60947-2

4 kA
Corrente nominale a 0 °C secondo IEC 60947

238 A
Corrente nominale a 10 °C secondo IEC 60947

229,20 A
Corrente nominale a 15 °C secondo IEC 60947

224,60 A
Corrente nominale a 20 °C secondo IEC 60947

219,80 A
Corrente nominale a 25 °C secondo IEC 60947

215 A
Corrente nominale a 30 °C secondo IEC 60947

210,20 A
Corrente nominale a 35°C secondo IEC 60947

205 A
Corrente nominale a 40°C secondo IEC 60947

200 A
Corrente nominale a 45 °C secondo IEC 60947

194,80 A
Corrente nominale a 50 °C secondo IEC 60947

189,20 A
Corrente nominale a 55 °C secondo IEC 60947

183,80 A
Corrente nominale a 5 °C secondo IEC 60947

233,60 A
Corrente nominale a 60°C secondo IEC 60947

178,20 A
Corrente nominale a 65 °C secondo IEC 60947

172,40 A
Corrente nominale a 70 °C secondo IEC 60947

166,60 A

Numero di poli

4
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata

Tempo di risposta all'apertura

10 ms

Frequenza

50 - 60 Hz

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 415 V

Unità di sgancio

TM

Potenza dissipata totale

38,40 W

Durata elettrica e numero di cicli

1000
Numero di manovre

4000

Classe di protezione dall'ingresso (IP)

IP4X

Sezione conduttore flessibile

35 - 150 mm²
Sezione conduttore rigido

35 - 185 mm²

Coppia di serraggio nominale

12 - 12 Nm
Posizione di montaggio/collegamento

Anteriore

Impostazione della manopola di protezione termica xIN

1, 1
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

0 - 0 A

Adatto per guida DIN

No

Tempo di intervento della protezione magnetica

0 - 0 ms

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì
