Quadro da incasso vegaD già equipaggiato di guide di e pannelli altezza 537 mm, grado di protezione IP41 e capacità di 48 moduli (2 file da 24 moduli DIN). È caratterizzato da una corrente nominale di impiego In 160 A, corrente di corto circuito 10 kA e una tensione di isolamento Ui 400 V. Il quadro è costruito con lamiera d'acciaio, colore RAL 9010. Doppio isolamento (Classe II) ed è conforme alle norme CEI EN 62208 e CEI EN 61439-3.
EAN
3250612711017
Marca
Hager
Confezione
1 pezzo
Quadro da incasso equipaggiato IP41 H537 48 moduli vegaD FU22LN
Prezzo
387,31 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Scegli il tuo distributore
Seleziona il distributore per acquistare presso il suo store online ai prezzi a te riservati.
Completa il tuo sistema
Accessori associati
-
Porta vetro / cieca 2 accessori disponibili -
Coprimoduli 1 accessori disponibili -
Componenti per il cablaggio, l'ingresso e il fissaggio dei cavi 1 accessori disponibili -
Accessori per montaggio 3 accessori disponibili -
Morsettiere di distribuzione 1 accessori disponibili -
Accessori comuni 1 accessori disponibili
Completa il tuo sistema
-
FD22TN
Porta in vetro per quadro H450 48 moduli vegaD
167,39 € / pezzo* -
FD22PNPorta cieca per quadro H450 48 moduli vegaD
97,02 € / pezzo*
-
JP002
Mostrina coprimodulo 24 moduli per pannelli modulari vegaD
8,51 € / pezzo*
-
VZ405N
Kit installazione per pareti in cartongesso per vegaD da incasso
26,50 € / pezzo* -
UZ25V2Kit di 20 cinturini guidafili diametro piccolo
74,39 € / pezzo* -
ZZ42BSKit con 4 vite di fissaggio per VegaD
3,65 € / pezzo*
-
FD00B2
Kit di 10 supporti cavi verticale per vegaD da incasso
18,37 € / pezzo*
-
FD00A1Kit di 10 portaetichette da 24 moduli vegaD
19,86 € / pezzo*
-
FD00P1Piastra di ricambio entrata cavi in plastica alto/basso vegaD
15,09 € / pezzo*
-
FD00A5Segregazione orizzontale vegaD incasso versione equipaggiata
28,89 € / pezzo*
Proprietà tecniche
Connessione
-
Numero di ingressi per tubi4
Installazione, montaggio
-
Adatto per l'uso esternoNo
-
Montaggio suMontaggio a incasso
Corrente
-
Corrente nominale IN160 A
Equipaggiamento
-
Numero di guide DIN2
-
Numero di file2
-
Numero di sezioni in larghezza2
-
Con serraturaNo
-
Con morsettiera di neutroNo
-
Con morsettiera di terraNo
-
Con piastra di montaggioNo
Numero di moduli
-
Numero di moduli48
Serie
-
Altezza537 mm
-
Larghezza600 mm
-
Profondità150 mm
-
Larghezza di montaggio550 mm
-
Profondità di installazione110 mm
-
Numero di unità in larghezza24
Porta / coperchio
-
Porta/frontale trasparenteNo
Materiali
-
MaterialeMetallo, Plastica
-
Codice RAL9010
-
ColoreBianco puro
Protezione
-
Classe protezioneIsolamento classe II
-
Resistenza agli urti IKIK07
-
Classe di protezione dall'ingresso (IP)IP30
-
Tipo di bloccaggioSenza serratura
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Scheda tecnica del prodotto

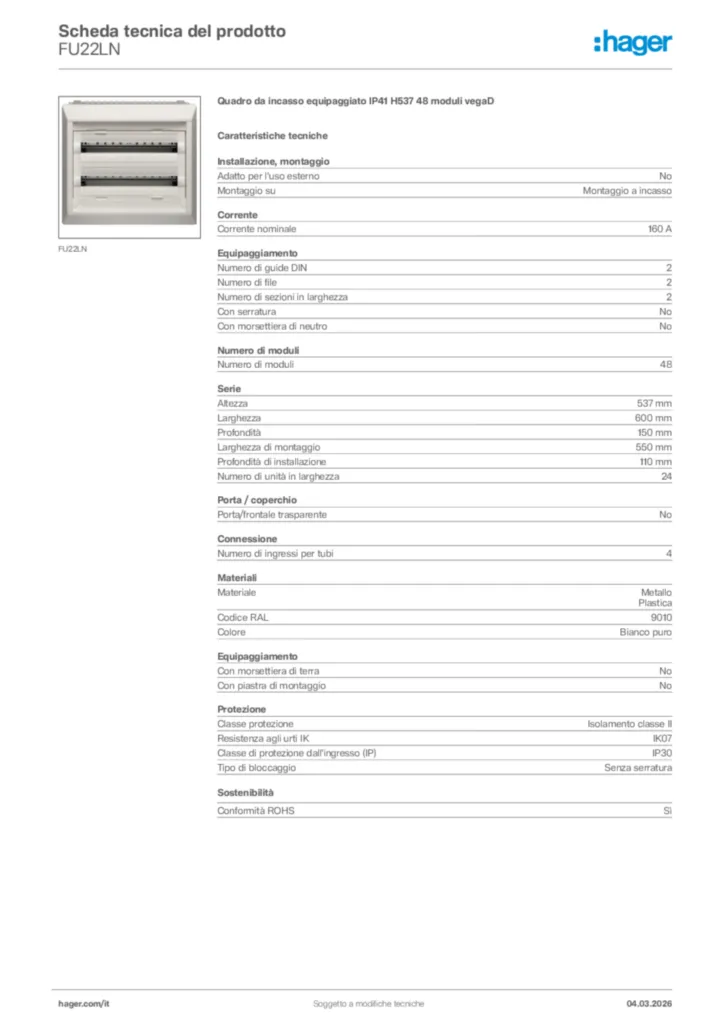

Hager Scheda tecnica del prodotto FU22LN
