Parafoudre T2 2P 40kA photovoltaïque SPV340

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

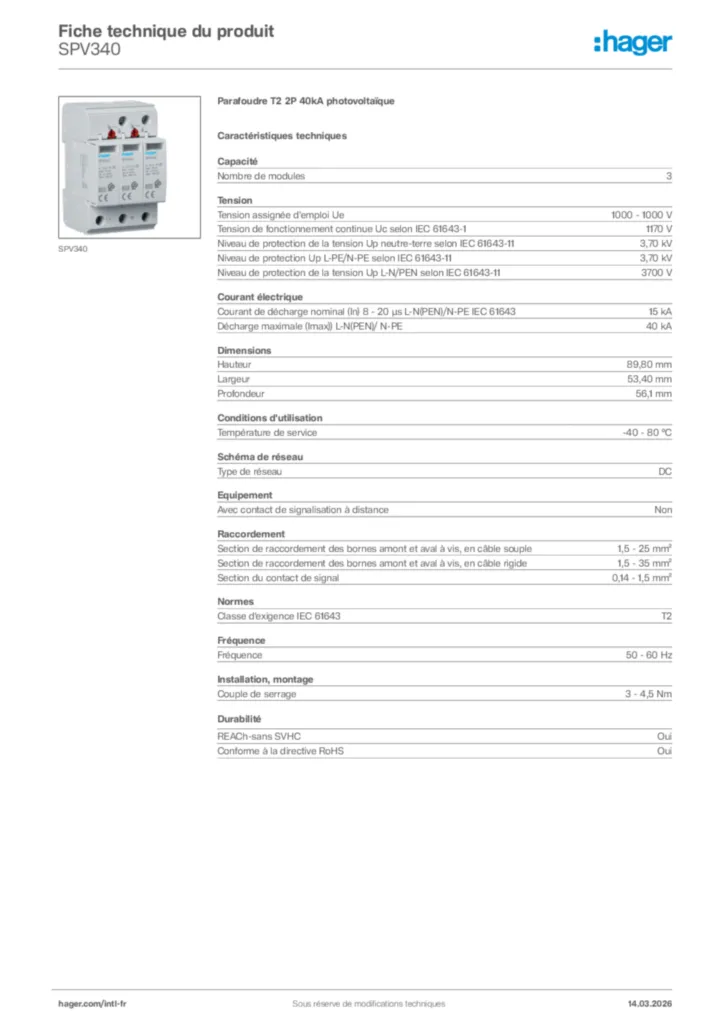

Fiche produit

Complétez votre système

Accessoires de parafoudre pour équipement électrique 1 produit(s) disponible(s)

Caractéristiques techniques

Nombre de modules

3

Niveau de protection de la tension Up neutre-terre selon IEC 61643-11

3,70 kV
Niveau de protection de la tension Up L-N/PEN selon IEC 61643-11

3700 V
Type de tension d'alimentation

DC
Catégorie de surtension selon IEC 60947-1

3

Courant de décharge max. (Imax)

40 kA
Courant de décharge max. (Imax), N-PE

40 kA
Courant nominal de décharge In

15 kA

Hauteur

89,80 mm
Largeur

53,40 mm
Profondeur

56,1 mm
Longueur de dénudage

16 mm

Classe de protection (IP)

IP20
Mode de protection

L-PE

Température de service

-40 - 80 °C
Tropicalisation/humidité/Exécution

5 - 95%
Température de stockage/transport

-40 - 80 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

2
Altitude max.

2000 m

Couleur du produit

Gris clair
Code RAL

7035
Matériau

Polyamide (PA), Polyester

Type de réseau

DC
Schéma TN

Non
Réseau TN-C

Non
Schéma DC

Oui
Réseau IT

Non
Réseau TT

Non
Réseau TN-C-S

Oui
Schéma TN-S

Non

Avec contact de signalisation à distance

Non
Courant nominal de charge IL

80 A

Section de raccordement des bornes amont et aval à vis, en câble souple

1,5 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1,5 - 35 mm²
Section de raccordement en câble souple

1.5 - 25 mm²
Section de raccordement en câble rigide

1.5 - 35 mm²
Type de connexion / prise

Borne à vis
Nombre de points de connexions

1

Classe d'exigence IEC 61643

T2

Fréquence

50 - 60 Hz

Couple de serrage

3 - 4,5 Nm
Position de montage/connexion

Horizontal
Compatible pour une installation en intérieur

Oui

Type de pôles

2P

Avec fusible de protection intégré

Non

Type de montage

Rail DIN
Type de raccordement

borne à vis

Avec témoin lumineux

Oui

Convient pour une configuration supplémentaire du système

Oui
Mode fin de vie

OCM (open circuit mode)

Nombre de demi-modules de 17.5mm uniquement pour appareil et kit

6

Type de filtre produit

SPD

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
