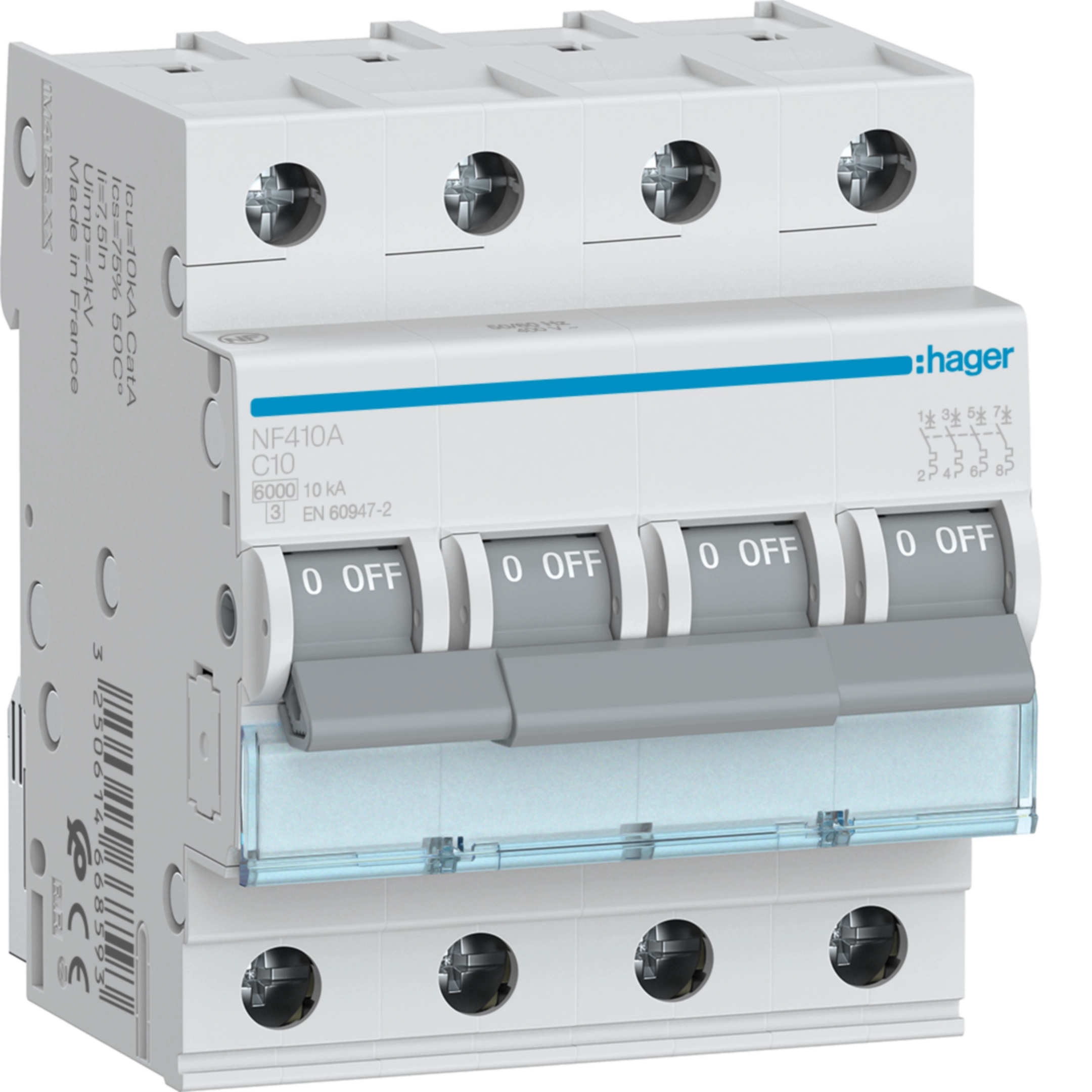

Disjoncteur 4P 6/10kA C-10A 4M NF410A

Accessoires
Caractéristiques techniques
catalog.pageproduct.title_sustainability.h2

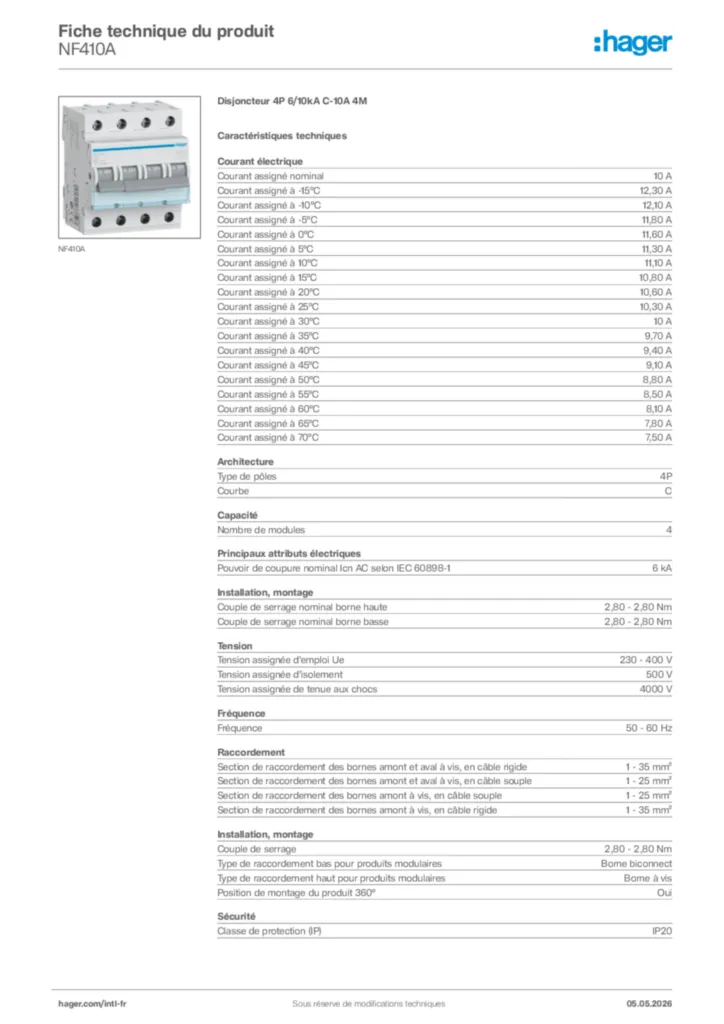

Documents
Plus de produits

product.page.accessories.title

Bloc différentiel de TYPE A-HI (haute immunité) 1 product.page.accessories.products-available
Bloc différentiel de type AC 4 product.page.accessories.products-available

Caractéristiques techniques

Courant nominal IN

10 A
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

10 kA
Courant assigné à -15°C

12,32 A
Courant assigné à -10°C

12,06 A
Courant assigné à -5°C

11,8 A
Courant assigné à 0°C

11,55 A
Courant assigné à 5°C

11,29 A
Courant assigné à 10°C

11,03 A
Courant assigné à 15°C

10,77 A
Courant assigné à 20°C

10,52 A
Courant assigné à 25°C

10,26 A
Courant assigné à 30°C

10 A
Courant assigné à 35°C

9,7 A
Courant assigné à 40°C

9,4 A
Courant assigné à 45°C

9,09 A
Courant assigné à 50°C

8,79 A
Courant assigné à 55°C

8,49 A
Courant assigné à 60°C

8,19 A
Courant assigné à 65°C

7,88 A
Courant assigné à 70°C

7,58 A
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1

6 kA

Type de pôles

4P
Courbe

C

Nombre de modules

4

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

6 kA

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Tension assignée d'emploi Ue

230 - 400 V
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Classe de protection (IP)

IP20
Distance de la grille

35 mm

Degré de pollution suivant IEC 60664/IEC 60947-2

2
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Tous climats
Température de service

-25 - 70 °C

Puissance dissipée en entrée

7,90 W

Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées
Type de raccordement

Borne à vis

Hauteur

83 mm
Largeur

70 mm
Profondeur

70 mm

Endurance électrique en nombre de cycles

4000

catalog.pageproduct.title_sustainability.h2

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
