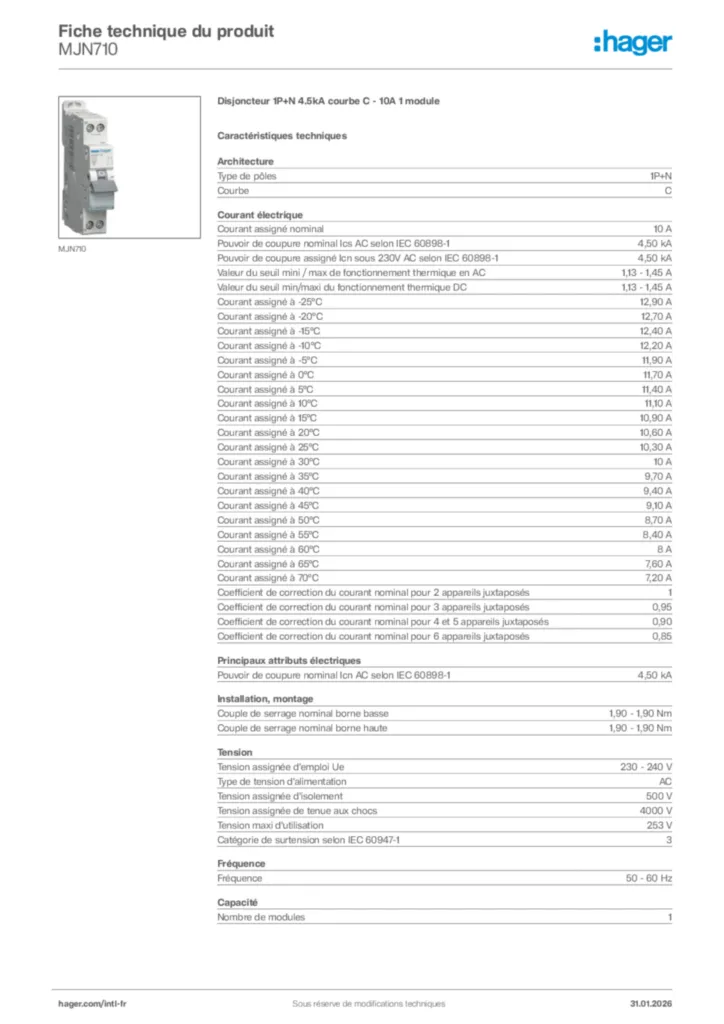

Disjoncteur 1P+N 4.5kA courbe C - 10A 1 module MJN710

Name: MJN710
Brand: Hager
SKU: MJN710

EAN

3250614318665

Conditionnement

12 Pièces

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Complétez votre système

Accessoires pour barres omnibus 1 produit(s) disponible(s)
Rail de phase 4 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

C

Courant assigné nominal

10 A
Pouvoir de coupure nominal Ics AC selon IEC 60898-1

4,50 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

4,50 kA
Valeur du seuil mini / max de fonctionnement thermique en AC

1,13 - 1,45 A
Valeur du seuil min/maxi du fonctionnement thermique DC

1,13 - 1,45 A
Courant assigné à -25°C

12,90 A
Courant assigné à -20°C

12,70 A
Courant assigné à -15°C

12,40 A
Courant assigné à -10°C

12,20 A
Courant assigné à -5°C

11,90 A
Courant assigné à 0°C

11,70 A
Courant assigné à 5°C

11,40 A
Courant assigné à 10°C

11,10 A
Courant assigné à 15°C

10,90 A
Courant assigné à 20°C

10,60 A
Courant assigné à 25°C

10,30 A
Courant assigné à 30°C

10 A
Courant assigné à 35°C

9,70 A
Courant assigné à 40°C

9,40 A
Courant assigné à 45°C

9,10 A
Courant assigné à 50°C

8,70 A
Courant assigné à 55°C

8,40 A
Courant assigné à 60°C

8 A
Courant assigné à 65°C

7,60 A
Courant assigné à 70°C

7,20 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85

Couple de serrage nominal borne basse

1,90 - 1,90 Nm
Couple de serrage nominal borne haute

1,90 - 1,90 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage

1,90 - 1,90 Nm

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

4,50 kA

Tension assignée d'emploi Ue

230 - 240 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension maxi d'utilisation

253 V
Catégorie de surtension selon IEC 60947-1

3

Fréquence

50 - 60 Hz

Nombre de modules

1

Puissance dissipée totale sous IN

2,60 W

Température de service

-25 - 70 °C
Altitude max.

2000 m

Endurance électrique en nombre de cycles

1000
Endurance mécanique nombre de manœuvres

20000

Classe de protection (IP)

IP20

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Borne décalée
Alignement des bornes basses pour appareils modulaires

Borne décalée

Section de raccord bornes aval en câble rigide

1 - 25 mm²
Section de raccordement des bornes aval à vis, en câble souple

1 - 16 mm²

Hauteur

84,70 mm
Largeur

17,50 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
