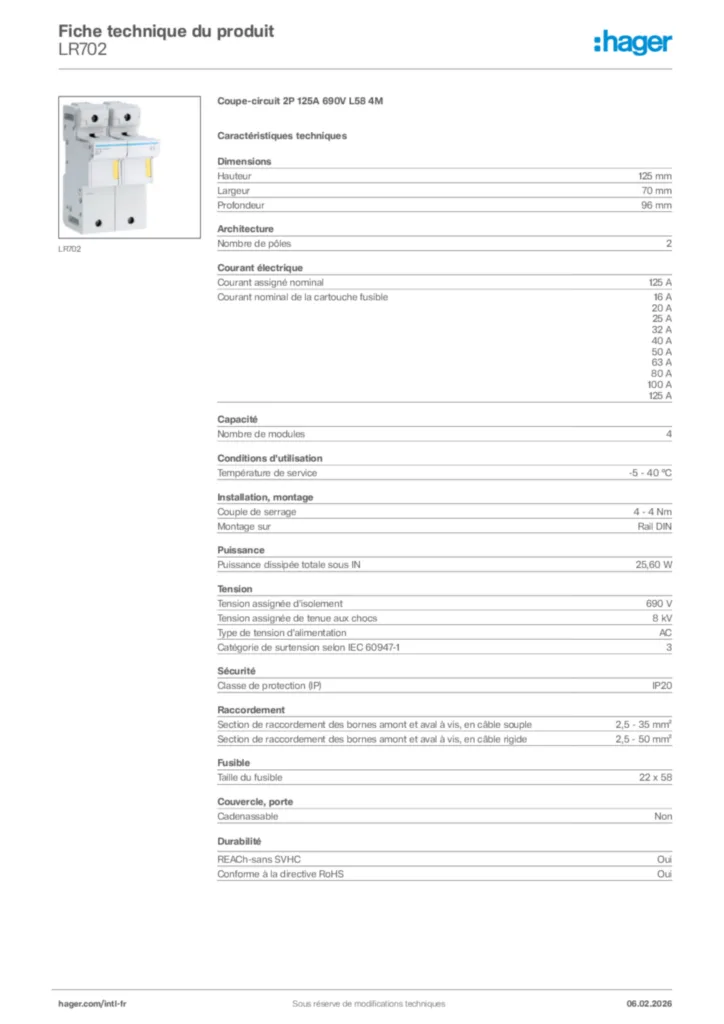

Coupe-circuit 2P 125A 690V L58 4M LR702

Name: LR702
Brand: Hager
SKU: LR702

EAN

3250614187025

Conditionnement

3 Pièces

Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Caractéristiques techniques

Hauteur

125 mm
Largeur

70 mm
Profondeur

96 mm

Nombre de pôles

2

Courant assigné nominal

125 A
Courant nominal de la cartouche fusible

16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A

Nombre de modules

4

Nombre de demi-modules de 17.5mm uniquement pour appareil et kit

8

Température de service

-5 - 40 °C

Couple de serrage

4 - 4 Nm
Montage sur

Rail DIN

Puissance dissipée totale sous IN

25,60 W

Tension assignée d'isolement

690 V
Tension assignée de tenue aux chocs

8 kV
Type de tension d'alimentation

AC
Catégorie de surtension selon IEC 60947-1

3

Classe de protection (IP)

IP20

Section de raccordement des bornes amont et aval à vis, en câble souple

2,5 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

2,5 - 50 mm²

Taille du fusible

22 x 58

Cadenassable

Non

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
