    • L502PV
    EAN
    3250614124822
    Conditionnement
    6 Pièces
    • Sectionneur porte fusible

    Coupe circuit 2P 1000V DC L38 2 modules L502PV

    Ajouter à une liste
    Ajouter à une liste

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Coupe circuit 2P 1000V DC L38 2 modules

    L502PV

    • Accessoires
    • Caractéristiques techniques
    • Données environnementales
    • Documents
    • Plus de produits
    Fiche produit

    Complétez votre système

    Accessoires optionnels

    • Fusible cylindrique 10 produit(s) disponible(s)

    Complétez votre système

    • Fusible cylindrique
    • LF301PV

      Cartouche-fusible PV 10x38mm 1000VDC 1A
      0,00 €  / *
    • LF312PV

      Cartouche fusible PV 10x38 mm 1000V DC 12A
      0,00 €  / *
    • LF320PV

      Cartouche fusible PV 10x38 mm 1000V DC 20A
      0,00 €  / *
    • LF316PV

      Cartouche fusible PV 10x38 mm 1000V DC 16A
      0,00 €  / *
    • LF310PV

      Cartouche fusible PV 10x38 mm 1000V DC 10A
      0,00 €  / *
    • LF306PV

      Cartouche fusible PV 10x38 mm 1000V DC 6A
      0,00 €  / *
    • LF305PV

      Cartouche-fusible PV 10x38mm 1000VDC 5A
      0,00 €  / *
    • LF315PV

      Cartouche-fusible PV 10x38mm 1000VDC 15A
      0,00 €  / *
    • LF325PV

      Cartouche-fusible PV 10x38mm 600VDC 25A
      0,00 €  / *
    • LF332PV

      Cartouche-fusible PV 10x38mm 600VDC 32A
      0,00 €  / *

    Caractéristiques techniques

    Architecture
    • Nombre de pôles
      2
    • Type de pôles
      2P
    Capacité
    • Nombre de modules
      2
    Courant électrique
    • Courant assigné nominal
      32 A
    • Courant court-circuit avec fusible gI-gG
      30 kA
    • Courant assigné admissible IcwW IEC 60947
      30 kA
    • Pouvoir de coupure ultime Icu AC selon IEC 60947-2
      30 kA
    Tension
    • Tension assignée d'emploi Ue
      690 - 1000 V
    • Type de tension d'alimentation
      DC
    • Tension assignée d'isolement
      690 V
    • Tension nominale
      0 - 1000 V
    • Tension assignée d'emploi en DC
      0 - 1000 V
    Installation, montage
    • Couple de serrage
      2 - 2 Nm
    Dimensions
    • Hauteur
      77 mm
    • Largeur
      35 mm
    • Profondeur
      75 mm
    Puissance
    • Puissance dissipée totale sous IN
      2,20 W
    Sécurité
    • Classe de protection (IP)
      IP20
    Conditions d'utilisation
    • Température de service
      -25 - 50 °C
    • Degré de pollution suivant IEC 60664/IEC 60947-2
      3
    Raccordement
    • Section de raccordement en câble souple
      0.75 - 10 mm²
    • Section de raccordement en câble rigide
      1 - 16 mm²
    Fréquence
    • Fréquence
      50 - 60 Hz

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    Hager déclaration REACH L502PV
    PDF
    Hager Rapport RoHS L502PV
    PDF

    Documents

    • Image L502PV | Hager Afrique

      Image produit L502PV

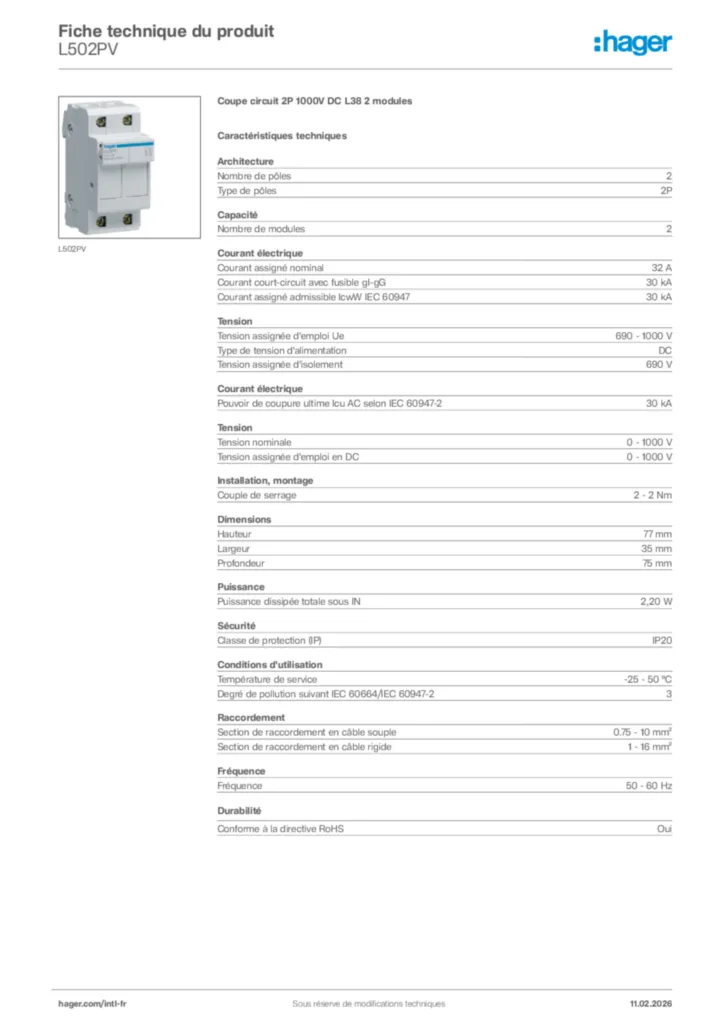

    • Product datasheet

      Image Hager Fiche technique du produit L502PV | Hager Afrique

      Hager Fiche technique du produit L502PV

      Coupe circuit 2P 1000V DC L38 2 modules

      PDF

    • Déclaration de conformité

      Image Declaration | Hager Afrique

      Declaration

      Déclaration de conformité International 2021-09-23

      PDF
      378,78 kB
      Image Declaration | Hager Afrique

      Declaration

      Déclaration de conformité International 2021-04-16

      PDF
      215,85 kB
