Disjoncteur boîtier moulé x160 4P 40kA 25A magnétique fixe HNA026M
EAN
3250613114305
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
bobine à émission 5 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Blocs complémentaires pour disjoncteurs principaux type A-HI 2 produit(s) disponible(s) -
Cache-borne 4 produit(s) disponible(s) -
Fonctions de connexion 4 produit(s) disponible(s)
Complétez votre système
-
HXA003H
Bobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
-
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
-
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
-
HXA001HBobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
-
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
-
HXA055H
Bobine manque tension retardée 380-450VAC (x160-P160-x250-P250)
-
HXA011HBobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
-
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
-
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
-
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
-
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
-
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
-
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
-
HXA026H
Contact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
-
HXA021HContact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
-
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
-
HXA025HContact auxiliaire bas niveau 1NO +1NC 125VAC (x160-P160-x250-P250-x630-P630)

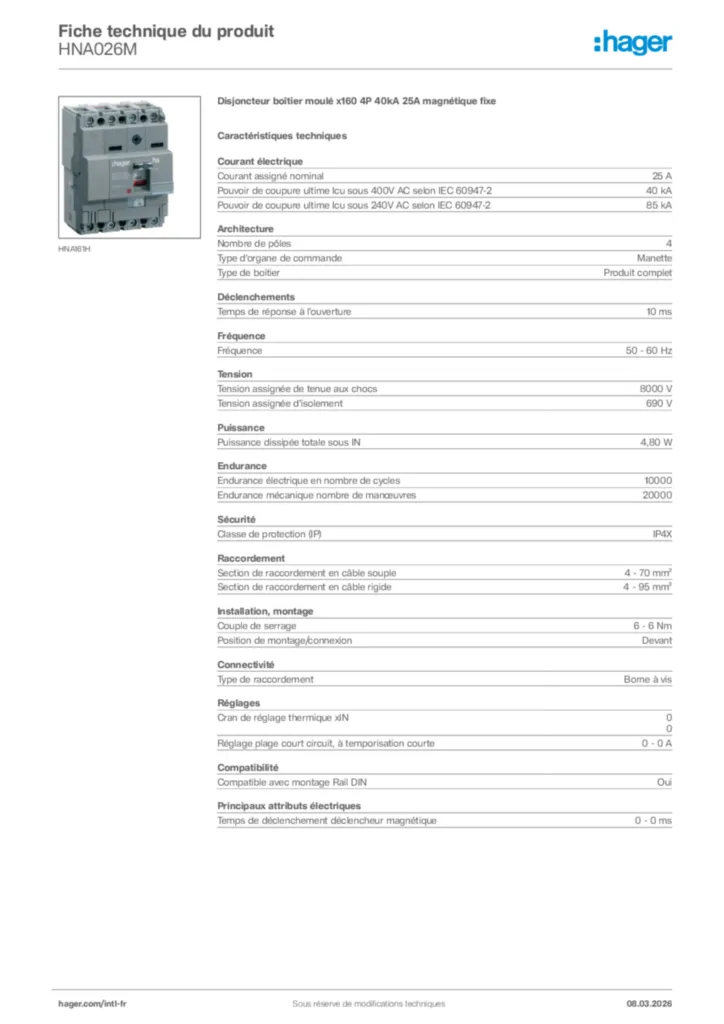

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal25 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-240 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-285 kA
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'isolement690 V
Puissance
-
Puissance dissipée totale sous IN4,80 W
Endurance
-
Endurance électrique en nombre de cycles10000
-
Endurance mécanique nombre de manœuvres20000
Sécurité
-
Classe de protection (IP)IP4X
Raccordement
-
Section de raccordement en câble souple4 - 70 mm²
-
Section de raccordement en câble rigide4 - 95 mm²
Connectivité
-
Type de raccordementBorne à vis
Réglages
-
Cran de réglage thermique xIN0, 0
-
Réglage plage court circuit, à temporisation courte0 - 0 A
Compatibilité
-
Compatible avec montage Rail DINOui
Installation, montage
-
Couple de serrage6 - 6 Nm
-
Position de montage/connexionDevant
Principaux attributs électriques
-
Temps de déclenchement déclencheur magnétique0 - 0 ms
