Disjoncteur boîtier moulé x250 3P 40kA 125A TM HNB125H

EAN
3250613347741
Conditionnement
1 pièce

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Disjoncteur boîtier moulé x250 3P 40kA 125A TM

HNB125H

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits

Complétez votre système

Accessoires optionnels

  • Voir plus (38)
    • commande motorisée 2 produit(s) disponible(s)
    • Déclencheur à sous-tension 9 produit(s) disponible(s)
    • Bloc de contact auxiliaire 4 produit(s) disponible(s)
    • Fonctions de connexion 5 produit(s) disponible(s)
    • Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s)
    • bobine à émission 6 produit(s) disponible(s)

    Complétez votre système

    • commande motorisée
    • Déclencheur à sous-tension
    • Bloc de contact auxiliaire
    • Fonctions de connexion
    • Câble de verrouillage des équipements auxiliaires
    • bobine à émission
    • adaptateur de rail DIN
    • Cache-borne
    • Interverouillage
    • Poignée pour disjoncteur
    • Fonctions de séparation de phase
    • HXB042H

      Commande motorisée x250 230-240VAC
      0,00 €  / *
    • HXB040H

      Commande motorisée x250 24V DC
      0,00 €  / *
    • HXA051H

      Bobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
      0,00 €  / *
    • HXA015H

      Bobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
      0,00 €  / *
    • HXA014H

      Bobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
      0,00 €  / *
    • HXA055H

      Bobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
      0,00 €  / *
    • HXA054H

      Bobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
      0,00 €  / *
    • HXA011H

      Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
      0,00 €  / *
    • HXA053H

      Bobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
      0,00 €  / *
    • HXA013H

      Bobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
      0,00 €  / *
    • HXC053H

      Bobine manque tension retardée 500ms h250 110-120V AC
      0,00 €  / *
    • HXA026H

      Contact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
      0,00 €  / *
    • HXA021H

      Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
      0,00 €  / *
    • HXA024H

      Contact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
      0,00 €  / *
    • HXA025H

      Contact auxiliaire bas niveau 1NO +1NC 125VAC (x160-P160-x250-P250-x630-P630)
      0,00 €  / *
    • HYB005H

      Cage de raccordement Al 1x 95-240mm² (x250-h250) 3P
      0,00 €  / *
    • HYB001H

      Cage de raccordement x250 Al & Cu 3P
      0,00 €  / *
    • HYB011H

      Epanouisseur (x/P250) 3P
      0,00 €  / *
    • HYB010H

      Rallonge de plage droite (x/P250) 4P
      0,00 €  / *
    • HYB031H

      Connexion arrière (x/P250-P250) - 3P
      0,00 €  / *
    • HXB068H

      Câble interverrouillage électrique (x250-P250-h250)
      0,00 €  / *
    • HXB069H

      Câble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
      0,00 €  / *
    • HXA003H

      Bobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
      0,00 €  / *
    • HXA005H

      Bobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
      0,00 €  / *
    • HXA002H

      Bobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
      0,00 €  / *
    • HXA001H

      Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
      0,00 €  / *
    • HXA004H

      Bobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
      0,00 €  / *
    • HXC008H

      Bobine à émission 110V DC (h250-h400-h630-h800-h1000)
      0,00 €  / *
    • HYB033H

      Adaptateur Rail Din x250 3P/4P
      0,00 €  / *
    • HYB021H

      Cache borne x250 3P long pour cosse et ralonge plage
      0,00 €  / *
    • HYB023H

      Cache borne x250 3P pour épanouisseur
      0,00 €  / *
    • HYB027H

      Capot cache-borne pour cage x250 3P
      0,00 €  / *
    • HYB025H

      Cache borne x250 3P court pour connexion arrière et platine sectionnable
      0,00 €  / *
    • HXA039H

      Kit de cadenassage(x160-P160-x250-P250-x630)
      0,00 €  / *
    • HXB065H

      Interverrouillage mécanique câble x250
      0,00 €  / *
    • HXB031H

      Commande rotative débrochable x250
      0,00 €  / *
    • HXB030H

      Commande rotative directe x250
      0,00 €  / *
    • HYB019H

      Séparateur de phase (x250-h250TM) 3/4P
      0,00 €  / *

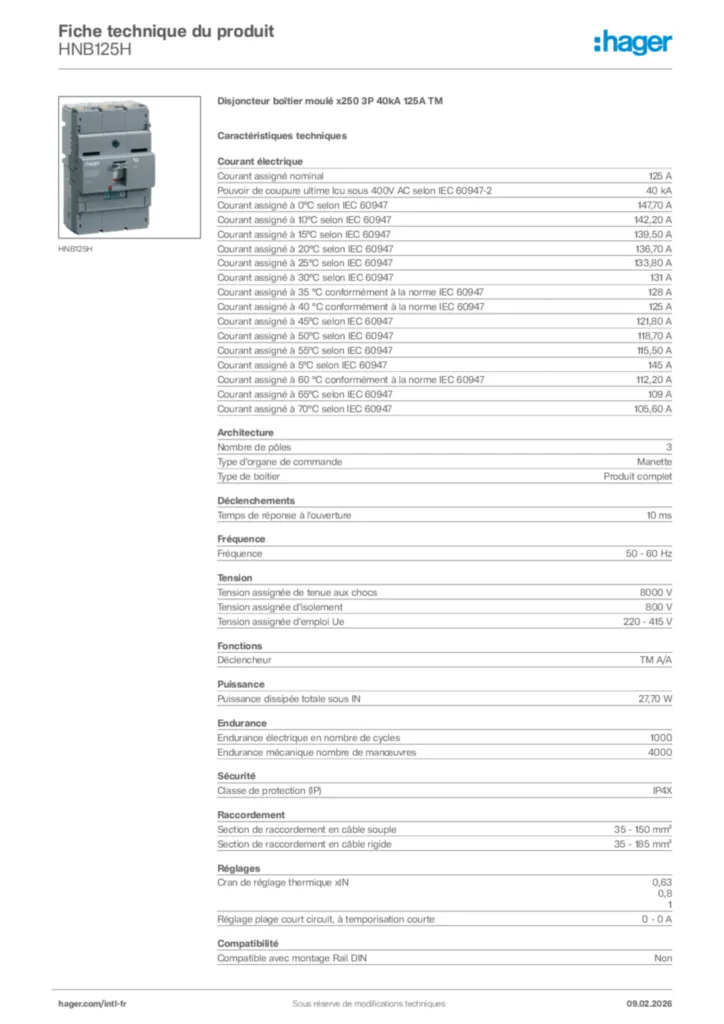

    Caractéristiques techniques

    Courant électrique
    • Courant assigné nominal
      125 A
    • Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2
      40 kA
    • Courant assigné à 0°C selon IEC 60947
      147,70 A
    • Courant assigné à 10°C selon IEC 60947
      142,20 A
    • Courant assigné à 15°C selon IEC 60947
      139,50 A
    • Courant assigné à 20°C selon IEC 60947
      136,70 A
    • Courant assigné à 25°C selon IEC 60947
      133,80 A
    • Courant assigné à 30°C selon IEC 60947
      131 A
    • Courant assigné à 35 °C conformément à la norme IEC 60947
      128 A
    • Courant assigné à 40 °C conformément à la norme IEC 60947
      125 A
    • Courant assigné à 45°C selon IEC 60947
      121,80 A
    • Courant assigné à 50°C selon IEC 60947
      118,70 A
    • Courant assigné à 55°C selon IEC 60947
      115,50 A
    • Courant assigné à 5°C selon IEC 60947
      145 A
    • Courant assigné à 60 °C conformément à la norme IEC 60947
      112,20 A
    • Courant assigné à 65°C selon IEC 60947
      109 A
    • Courant assigné à 70°C selon IEC 60947
      105,60 A
    Architecture
    • Nombre de pôles
      3
    • Type d'organe de commande
      Manette
    • Type de boitier
      Produit complet
    Déclenchements
    • Temps de réponse à l'ouverture
      10 ms
    Fréquence
    • Fréquence
      50 - 60 Hz
    Tension
    • Tension assignée de tenue aux chocs
      8000 V
    • Tension assignée d'isolement
      800 V
    • Tension assignée d'emploi Ue
      220 - 415 V
    Fonctions
    • Déclencheur
      TM A/A
    Puissance
    • Puissance dissipée totale sous IN
      27,70 W
    Endurance
    • Endurance électrique en nombre de cycles
      1000
    • Endurance mécanique nombre de manœuvres
      4000
    Sécurité
    • Classe de protection (IP)
      IP4X
    Raccordement
    • Section de raccordement en câble souple
      35 - 150 mm²
    • Section de raccordement en câble rigide
      35 - 185 mm²
    Réglages
    • Cran de réglage thermique xIN
      0,63, 0,8, 1
    • Réglage plage court circuit, à temporisation courte
      0 - 0 A
    Compatibilité
    • Compatible avec montage Rail DIN
      Non
    Installation, montage
    • Position de montage/connexion
      Devant
    • Couple de serrage
      12 - 12 Nm
    Principaux attributs électriques
    • Temps de déclenchement déclencheur magnétique
      0 - 0 ms

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui
    REACh-sans SVHC Oui

    Attestations et documents

    Document PEP en-GB 2025-07-25
    PDF
    14,81 MB
    Hager déclaration REACH HNB125H
    PDF
    Hager Rapport RoHS HNB125H
    PDF

    Documents

    • Image HNB125H | Hager Afrique

      Image produit HNB125H

    • Déclaration de conformité

      Image Déclaration de conformité en-GB 2024-09-19 | Hager Afrique

      Déclaration de conformité en-GB 2024-09-19

      PDF
      326,09 kB
      Image Déclaration de conformité en-GB 2024-09-19 | Hager Afrique

      Déclaration de conformité en-GB 2024-09-19

      PDF
      329,43 kB
