Disjoncteur 1P 15kA C-80A 1.5M HMC180

Name: HMC180
Brand: Hager
SKU: HMC180

EAN

3250613230135

Conditionnement

1 pièce

Caractéristiques techniques
Données environnementales

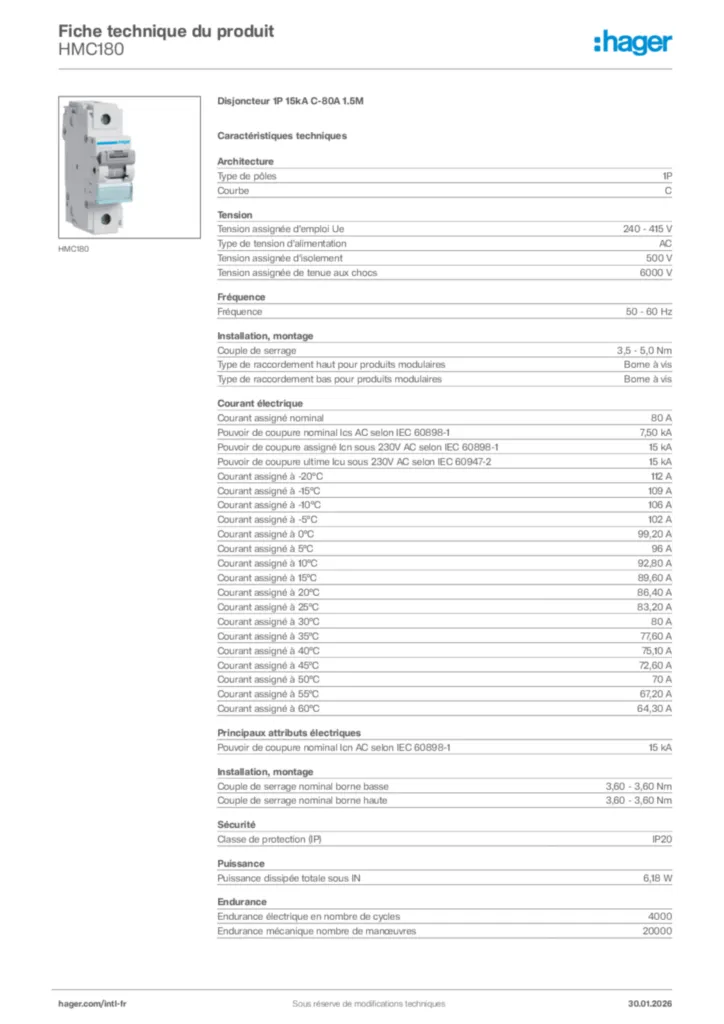

Documents
Plus de produits

Caractéristiques techniques

Type de pôles

1P
Courbe

C

Tension assignée d'emploi Ue

240 - 415 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6000 V

Fréquence

50 - 60 Hz

Courant assigné nominal

80 A
Pouvoir de coupure nominal Ics AC selon IEC 60898-1

7,50 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

15 kA
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

15 kA
Courant assigné à -20°C

112 A
Courant assigné à -15°C

109 A
Courant assigné à -10°C

106 A
Courant assigné à -5°C

102 A
Courant assigné à 0°C

99,20 A
Courant assigné à 5°C

96 A
Courant assigné à 10°C

92,80 A
Courant assigné à 15°C

89,60 A
Courant assigné à 20°C

86,40 A
Courant assigné à 25°C

83,20 A
Courant assigné à 30°C

80 A
Courant assigné à 35°C

77,60 A
Courant assigné à 40°C

75,10 A
Courant assigné à 45°C

72,60 A
Courant assigné à 50°C

70 A
Courant assigné à 55°C

67,20 A
Courant assigné à 60°C

64,30 A

Couple de serrage

3,5 - 5,0 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage nominal borne basse

3,60 - 3,60 Nm
Couple de serrage nominal borne haute

3,60 - 3,60 Nm

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

15 kA

Classe de protection (IP)

IP20

Puissance dissipée totale sous IN

6,18 W

Endurance électrique en nombre de cycles

4000
Endurance mécanique nombre de manœuvres

20000

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 70 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 50 mm²
Section de raccordement en câble souple

50 mm²
Section de raccordement en câble rigide

70 mm²

Degré de pollution suivant IEC 60664/IEC 60947-2

3
Tropicalisation/humidité/Exécution

Tous climats
Température de service

-25 - 70 °C

Nombre de modules

1,50

Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

90 mm
Largeur

27 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
