Disjoncteur 3P 15kA B-80A 4.5M HMB380

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

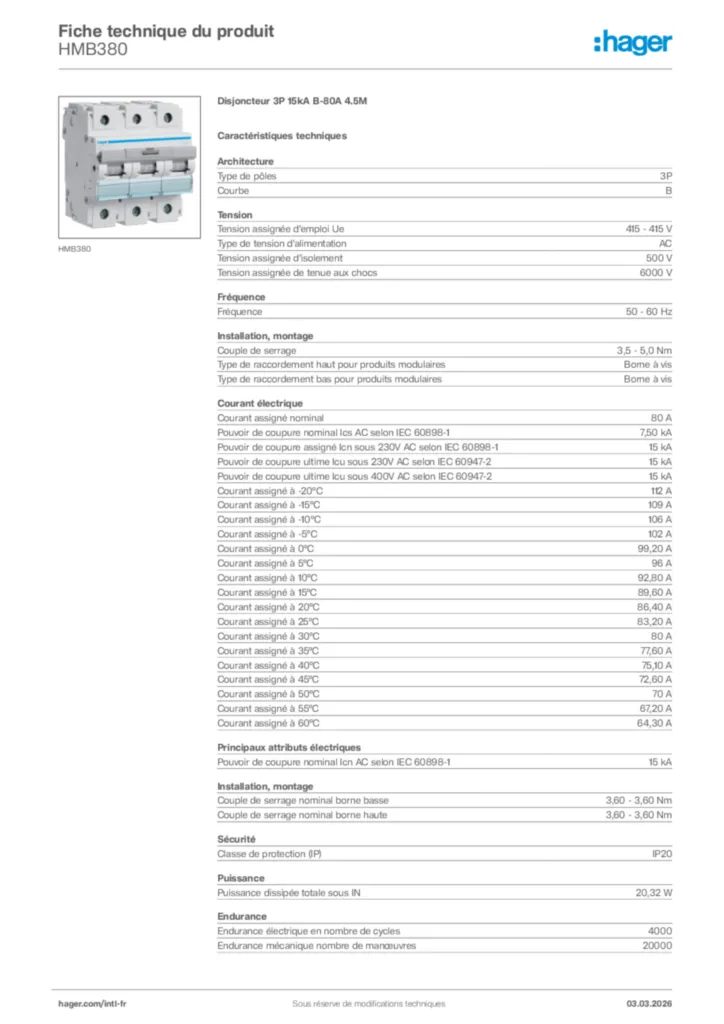

Fiche produit

Complétez votre système

Bloc différentiel 125 A TYPE A-HI 2 produit(s) disponible(s)
Bloc différentiel 125 A TYPE AC 2 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

3P

Tension assignée d'emploi Ue

415 - 415 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6000 V

Fréquence

50 - 60 Hz

Couple de serrage

3,5 - 5,0 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage nominal borne basse

3,60 - 3,60 Nm
Couple de serrage nominal borne haute

3,60 - 3,60 Nm

Courant assigné nominal

80 A
Pouvoir de coupure nominal Ics AC selon IEC 60898-1

7,50 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

15 kA
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

15 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

15 kA
Courant assigné à -20°C

112 A
Courant assigné à -15°C

109 A
Courant assigné à -10°C

106 A
Courant assigné à -5°C

102 A
Courant assigné à 0°C

99,20 A
Courant assigné à 5°C

96 A
Courant assigné à 10°C

92,80 A
Courant assigné à 15°C

89,60 A
Courant assigné à 20°C

86,40 A
Courant assigné à 25°C

83,20 A
Courant assigné à 30°C

80 A
Courant assigné à 35°C

77,60 A
Courant assigné à 40°C

75,10 A
Courant assigné à 45°C

72,60 A
Courant assigné à 50°C

70 A
Courant assigné à 55°C

67,20 A
Courant assigné à 60°C

64,30 A

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

15 kA

Classe de protection (IP)

IP20

Puissance dissipée totale sous IN

20,32 W

Endurance électrique en nombre de cycles

4000
Endurance mécanique nombre de manœuvres

20000

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 70 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 50 mm²
Section de raccordement en câble souple

50 mm²
Section de raccordement en câble rigide

70 mm²

Degré de pollution suivant IEC 60664/IEC 60947-2

3
Tropicalisation/humidité/Exécution

Tous climats
Température de service

-25 - 70 °C

Nombre de modules

4,50

Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

90 mm
Largeur

80 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
