Interrupteur à coupure apparente 4P 63A HAB406

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

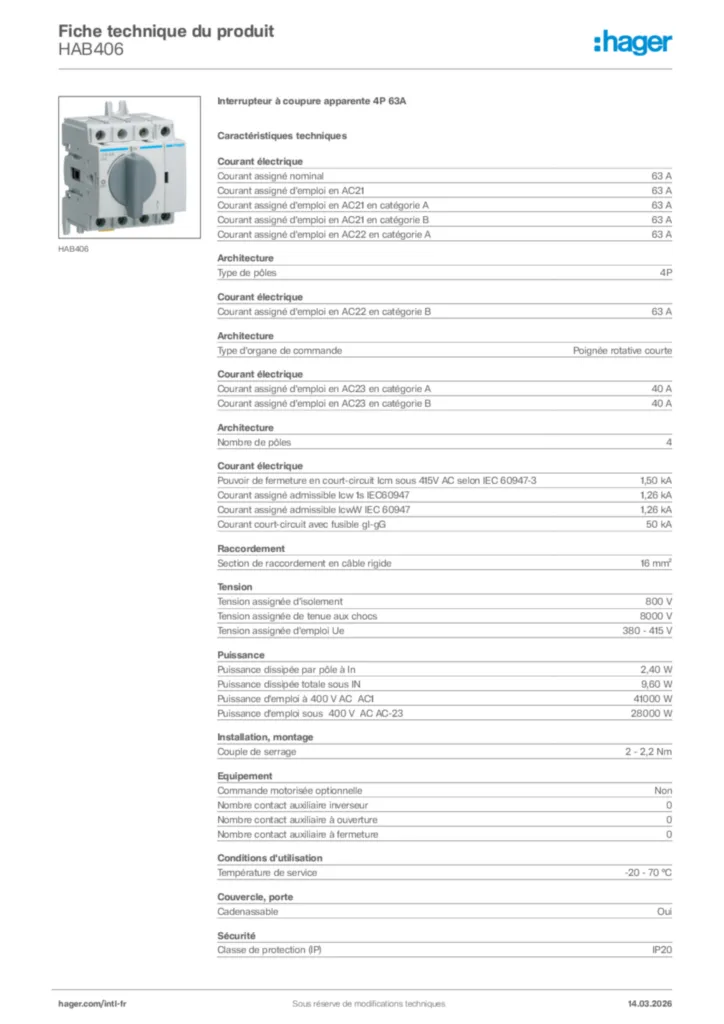

Fiche produit

Complétez votre système

Axe de commutateur 3 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)
Poignée pour armoire electrique 1 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

63 A
Courant assigné d'emploi en AC21

63 A
Courant assigné d'emploi en AC21 en catégorie A

63 A
Courant assigné d'emploi en AC21 en catégorie B

63 A
Courant assigné d'emploi en AC22 en catégorie A

63 A
Courant assigné d'emploi en AC22 en catégorie B

63 A
Courant assigné d'emploi en AC23 en catégorie A

40 A
Courant assigné d'emploi en AC23 en catégorie B

40 A
Pouvoir de fermeture en court-circuit Icm sous 415V AC selon IEC 60947-3

1,50 kA
Courant assigné admissible Icw 1s IEC60947

1,26 kA
Courant de courte durée admissible Icw t=1s 380-415 V AC selon IEC 60947-3

1,26 kA
Courant court-circuit avec fusible gI-gG

50 kA

Type de pôles

4P
Type d'organe de commande

Poignée rotative courte
Position du neutre

Sans neutre
Nombre de pôles

4

Section de raccordement en câble rigide

16 mm²

Tension assignée d'isolement

800 V
Tension assignée de tenue aux chocs

8000 V
Tension assignée d'emploi Ue

380 - 415 V
Type de tension d'alimentation

AC

Puissance dissipée par pôle à In

2,40 W
Puissance dissipée totale sous IN

9,60 W
Puissance d'emploi à 400 V AC AC1

41000 W
Puissance d'emploi sous 400 V AC AC-23

28000 W

Couple de serrage

2 - 2,2 Nm

Commande motorisée optionnelle

Non
Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0
Plombable

Oui

Température de service

-20 - 70 °C

Cadenassable

Oui

Classe de protection (IP)

IP20

Fréquence

50 - +50 Hz

Type de raccordement

Borne à vis

Inverseur

Non
Fonction interrupteur arrêt d'urgence

Non
Fonction Interrupteur principal

Oui
Fonction interrupteur condamnation pour maintenance

Oui
Fonction Interrupteur sécurité

Oui
Fonction Interrupteur sectionneur

Oui

Nombre de modules

3,5

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
