Coffret, NewVegaD, 1287x550x182mm, encastré 7 rangées, dont 2 à compléter FU72AN

EAN
3250612710829
Conditionnement
1 pièce

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Coffret, NewVegaD, 1287x550x182mm, encastré 7 rangées, dont 2 à compléter

FU72AN

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits

Complétez votre système

Accessoires optionnels

  • Voir plus (32)
    • Entrée de câble pour coffret et armoire 4 produit(s) disponible(s)
    • Module de distribution pour commutateurs 4 produit(s) disponible(s)
    • Plastron pour coffret de distribution 3 produit(s) disponible(s)
    • Plaque de montage pour boîte de distribution 4 produit(s) disponible(s)
    • Accessoires courants 3 produit(s) disponible(s)
    • Cloison de séparation comptage/distribution 1 produit(s) disponible(s)

    Complétez votre système

    • Entrée de câble pour coffret et armoire
    • Module de distribution pour commutateurs
    • Plastron pour coffret de distribution
    • Plaque de montage pour boîte de distribution
    • Accessoires courants
    • Cloison de séparation comptage/distribution
    • Module de distribution pour bornes
    • Rail DIN
    • Porte/panneau de commande
    • Plaque / cache / barrette d'inscription
    • Module de distribution pour appareils montés en série
    • Pack d'extension
    • Accessoires de montage
    • Composants pour le câblage, l'entrée de câble et la fixation de câble
    • FD00P3

      Plaque passe câbles, NewVegaD, avec prédécoupes rondes
      0,00 €  / *
    • FD00P2

      Plaque passe câbles, NewVegaD, avec prédécoupes avec 2 brides, IP41
      0,00 €  / *
    • FD00P1

      Plaque passe câbles, NewVegaD, avec prédécoupes rectangulaires
      0,00 €  / *
    • VZ741

      Plaque passe fils IP41 pour coffrets NewVegaD et Univers FW
      0,00 €  / *
    • FD02K1

      Kit, NewVegaD, 300x500mm, Disjoncteur h3 160A avec ou sans bloc différentiel
      0,00 €  / *
    • FD01K1

      Kit, NewVegaD, Disjoncteur h3 160A montage horizontal h150mm
      0,00 €  / *
    • FD02V2

      Kit, NewVegaD, 300x500mm, pour commutateur motorisé jusqu´à 160A
      0,00 €  / *
    • FD02K2

      Kit, NewVegaD, 300x500mm, Disj.h3+ 250A(In 160A) avec bloc différentiel
      0,00 €  / *
    • FD00C3

      Plastron, NewVegaD, 300x500mm, avec découpe pour 1 rangée modulaire (24 mod.)
      0,00 €  / *
    • FD00C2

      Plastron, NewVegaD, 300x500mm, plein
      0,00 €  / *
    • FD00C5

      Plastron, NewVegaD, 150x500mm, plein
      0,00 €  / *
    • FD00M4

      Plaque pleine, 150x440x2mm, pour supports NewVegaD
      0,00 €  / *
    • FD00M2

      Plaque pleine, 300x440x2mm, pour supports NewVegaD
      0,00 €  / *
    • FD00M3

      Plaque perforée, 150x440x1, 2mm, pour supports NewVegaD
      0,00 €  / *
    • FD00M1

      Plaque perforée, 225x440x1, 2mm, pour supports NewVegaD
      0,00 €  / *
    • FD00B2

      Jeu de 10 bracelets guide-fils pour coffrets VegaD montage encastré
      0,00 €  / *
    • FD00T2

      Jeu de 4 goulottes de câblage horizontales, NewVegaD, sans halogène
      0,00 €  / *
    • FD00H2

      2 supports plastique orange NewVegaD, pour rail DIN
      0,00 €  / *
    • FD00A4

      Ecran de séparation, NewVegaD, pour coffret encastré 180mm, horizontale
      0,00 €  / *
    • KJ160A

      Répartiteur 160A, tétrapolaire, 1x 25-70² / 3x 10-35² / 8x 2, 5-25² par phase
      0,00 €  / *
    • KJ01D

      Répartiteur à barrettes étagé 160A, 4 pole1x 10-50²/3x 10-35²/8x 2, 5-16²p.pole
      0,00 €  / *
    • FD01A2

      Kit, NewVegaD, 150x500mm, 1x20 mod, rail ajustable en profondeur, plastron plein
      0,00 €  / *
    • UN07FN

      Montants verticaux, univers FW, hauteur 1050mm, 2 pièces
      0,00 €  / *
    • FD72TN

      Porte transparente, NewVegaD, 1150x500mm, pour coffret 7-rangées
      0,00 €  / *
    • FD72PN

      Porte pleine, NewVegaD, 1150x500mm pour coffret 7-rangées
      0,00 €  / *
    • FD00A1

      Jeu de 10 bandes de marquage NewVegaD 24 modules de largeur
      0,00 €  / *
    • FD01A1

      Kit, NewVegaD, modulaire, 1x24 modules h150 mm
      0,00 €  / *
    • FD00T1

      Jeu de 4 goulottes de câblage horizontale VegaD
      0,00 €  / *
    • UZ25V2

      Jeu de 20 bracelets guide fil, UniversN, petite section
      0,00 €  / *
    • UZ25V1

      Jeu de 20 bracelets guide fil, UniversN, grande section
      0,00 €  / *
    • UZ01V1

      Jeu de 20 supports de fixation UniversN p. bracelet guide fil, pour rail 35x15mm
      0,00 €  / *
    • FD00F3

      Support de fixation de cables 24 modules de largeur pour coffret NewVegaD
      0,00 €  / *

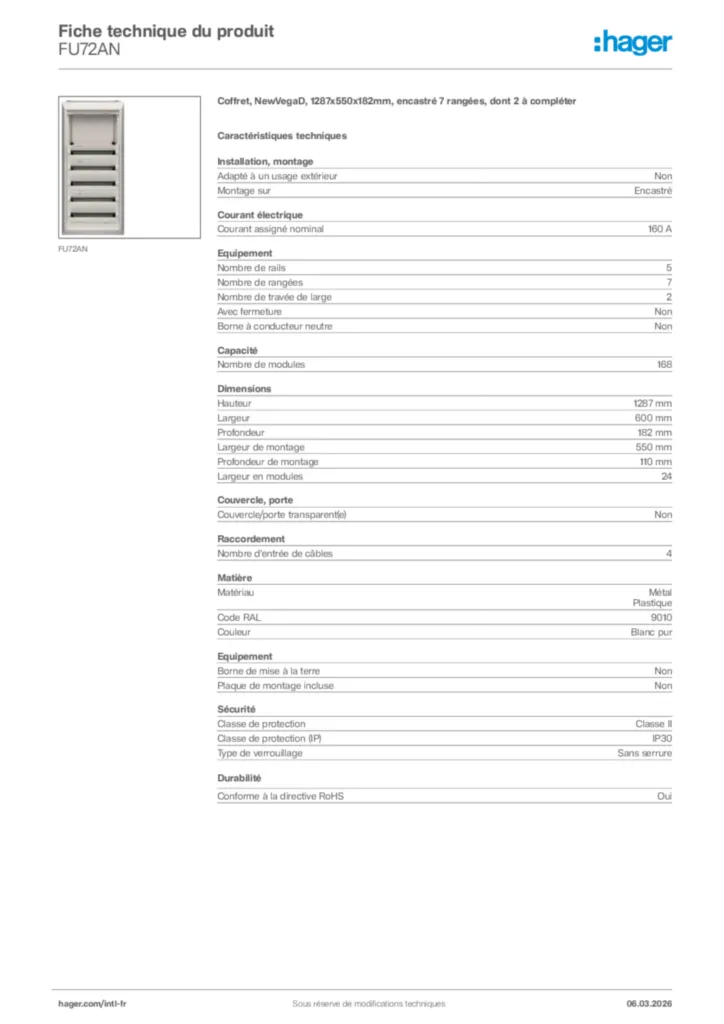

    Caractéristiques techniques

    Raccordement
    • Nombre d'entrée de câbles
      4
    Installation, montage
    • Adapté à un usage extérieur
      Non
    • Montage sur
      Encastré
    Courant électrique
    • Courant assigné nominal
      160 A
    Equipement
    • Nombre de rails
      5
    • Nombre de rangées
      7
    • Nombre de travée de large
      2
    • Avec fermeture
      Non
    • Borne à conducteur neutre
      Non
    • Borne de mise à la terre
      Non
    • Plaque de montage incluse
      Non
    Capacité
    • Nombre de modules
      168
    Dimensions
    • Hauteur
      1287 mm
    • Largeur
      600 mm
    • Profondeur
      182 mm
    • Largeur de montage
      550 mm
    • Profondeur de montage
      110 mm
    • Largeur en modules
      24
    Couvercle, porte
    • Couvercle/porte transparent(e)
      Non
    Matière
    • Matériau
      Métal, Plastique
    • Code RAL
      9010
    • Couleur
      Blanc pur
    Sécurité
    • Classe de protection
      Classe II
    • Classe de protection (IP)
      IP30
    • Type de verrouillage
      Sans serrure

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    Hager déclaration REACH FU72AN
    PDF
    Hager Rapport RoHS FU72AN
    PDF

    Documents

    • Image FU72AN | Hager Afrique

      Image produit FU72AN

    • Guide

      Image Guide en-GB 2023-07-07 | Hager Afrique

      Guide en-GB 2023-07-07

      PDF
      11,76 MB
      Image Guide fr-FR 2023-09-11 | Hager Afrique

      Guide fr-FR 2023-09-11

      PDF
      11,49 MB
      Image Guide fr-FR 2023-09-28 | Hager Afrique

      Guide fr-FR 2023-09-28

      PDF
      10,54 MB

    • Déclaration de conformité

      Image Declaration | Hager Afrique

      Declaration

      Déclaration de conformité International 2022-10-11

      PDF
      190,72 kB
