Απαγωγοί υπέρτασης (SPDs)

ΑΠΑΓΩΓΟΣ ΥΠΕΡΤΑΣΗΣ Φ/Β T2 40kA 3,7kV 1000V DC SPV340

Name: SPV340
Brand: Hager
SKU: SPV340
Price: 209.81 EUR

Τιμή

209,81 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Περισσότερα προϊόντα

Αξεσουάρ/εξαρτήματα για συστήματα τροφοδοσίας προστασίας από υπερτάσεις 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Αριθμός στοιχείων

3

Επίπεδο προστασίας τάσης Up σύμφωνα με το IEC 61643-1

3,70 kV
Επίπεδο τάσης Up L-N/PEN IEC 61643-11

3.700 V
Τύπος τροφοδοσίας τάσης

DC
Κατηγορία υπέρτασης σύμφωνα με το IEC 60947-1

3

Μέγ. ρεύμα εκφόρτισης (Imax)

40 kA
Μέγ. ρεύμα εκφόρτισης (Imax) N-PE

40 kA
Ονομαστικό ρεύμα εκφόρτισης In

15 kA

Ύψος

89,80 mm
Πλάτος

53,40 mm
Βάθος

56,1 mm
Μήκος απογύμνωσης

16 mm

Κατηγορία προστασίας (IP)

IP20
Τρόπος προστασίας

L-PE

Θερμοκρασία λειτουργίας

-40 - 80 °C
Προστασία από υγρασία

5 - 95%
Αποθήκευση/μεταφορά θερμοκρασίας

-40 - 80 °C
Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

2
Μέγιστο επιτρεπόμενο υψόμετρο λειτουργίας

2.000 m

Χρώμα προϊόντος

Ανοιχτό γκρι
Κωδικός RAL

7035
Υλικό

Πολυαμίδιο (PA), Πολυεστέρας

Είδος δικτύου

DC
Δίκτυο TN

Οχι
Δίκτυο TN-C

Οχι
Δίκτυο DC

Ναί
Δίκτυο IT

Οχι
Δίκτυο TT

Οχι
Δίκτυο TN-C-S

Ναί
Δίκτυο TN-S

Οχι

Με επαφή απομακρυσμένης ένδειξης

Οχι
Ονομαστικό ρεύμα φορτίου IL

80 A

Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1,5 - 25 mm²
Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1,5 - 35 mm²
Εύκαμπτος αγωγός διατομής

1.5 - 25 mm²
Διατομή άκαμπτου αγωγού

1.5 - 35 mm²
Τύπος σύνδεσης

Βιδωτοί ακροδέκτες
Αριθμός συνδέσεων

1

Κατηγορία απαιτήσεων IEC 61643

T2

Συχνότητα

50 - 60 Hz

Ονομαστική ροπή σύσφιξης

3 - 4,5 Nm
Θέση τοποθέτησης/σύνδεσης

Οριζόντια
Κατάλληλο για χρήση σε εσωτερικούς χώρους

Ναί

Πόλοι

2P

Με ενσωματωμένη ασφάλεια

Οχι

Τρόπος στήριξης

Ράγα DIN
Είδος σύνδεσης

Σύνδεση με βίδες

Με ενδεικτική λυχνία

Ναί

Κατάλληλο για πρόσθετη διαμόρφωση συστήματος

Ναί
Λειτουργία τέλους ζωής

OCM (open circuit mode)

Αριθμός ημιμονάδων των 17,5 mm

6

Φίλτρο Τύπος προϊόντος

Απαγωγός υπερτάσης

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναι

Σύμφωνο με REACh - Χωρίς SVHC Ναι

Πιστοποιήσεις και έγγραφα

REACH declaration SPV340

PDF

RoHS report SPV340

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος SPV340

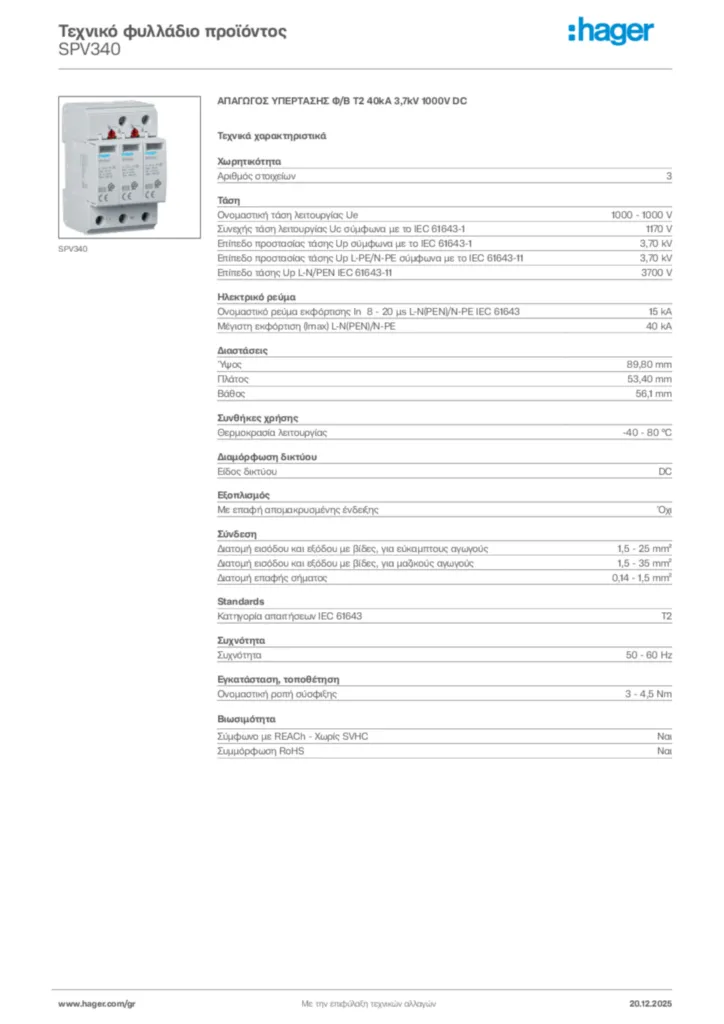

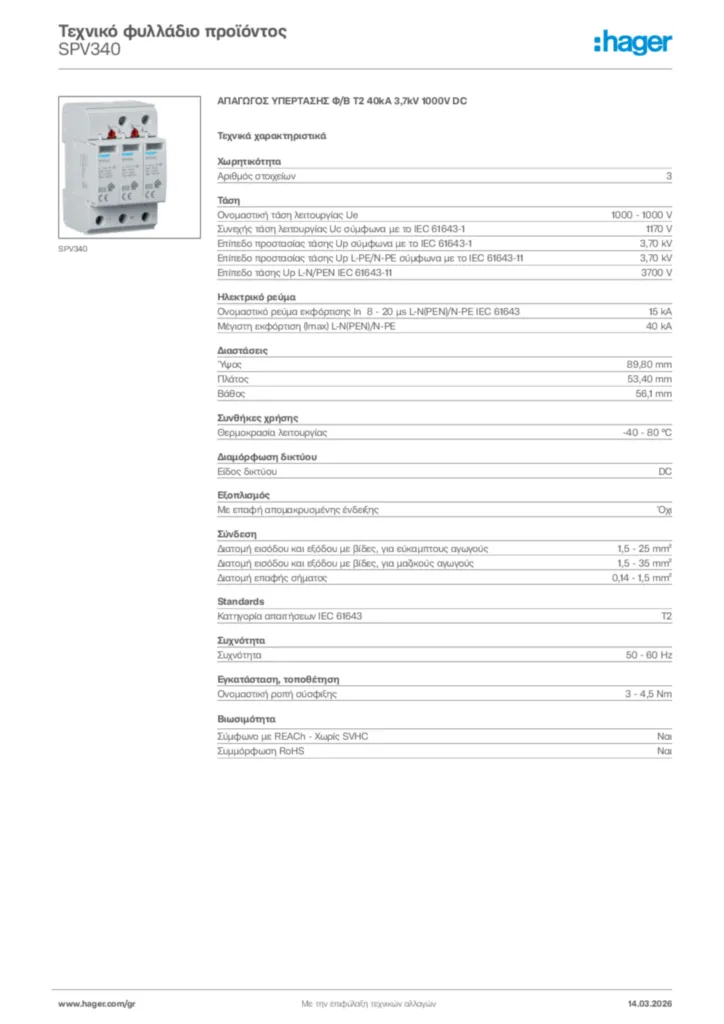

Φύλλο δεδομένων προϊόντος
