EAN

3250610087466

Συσκευασία

1 τμχ

Απαγωγοί υπέρτασης (SPDs)

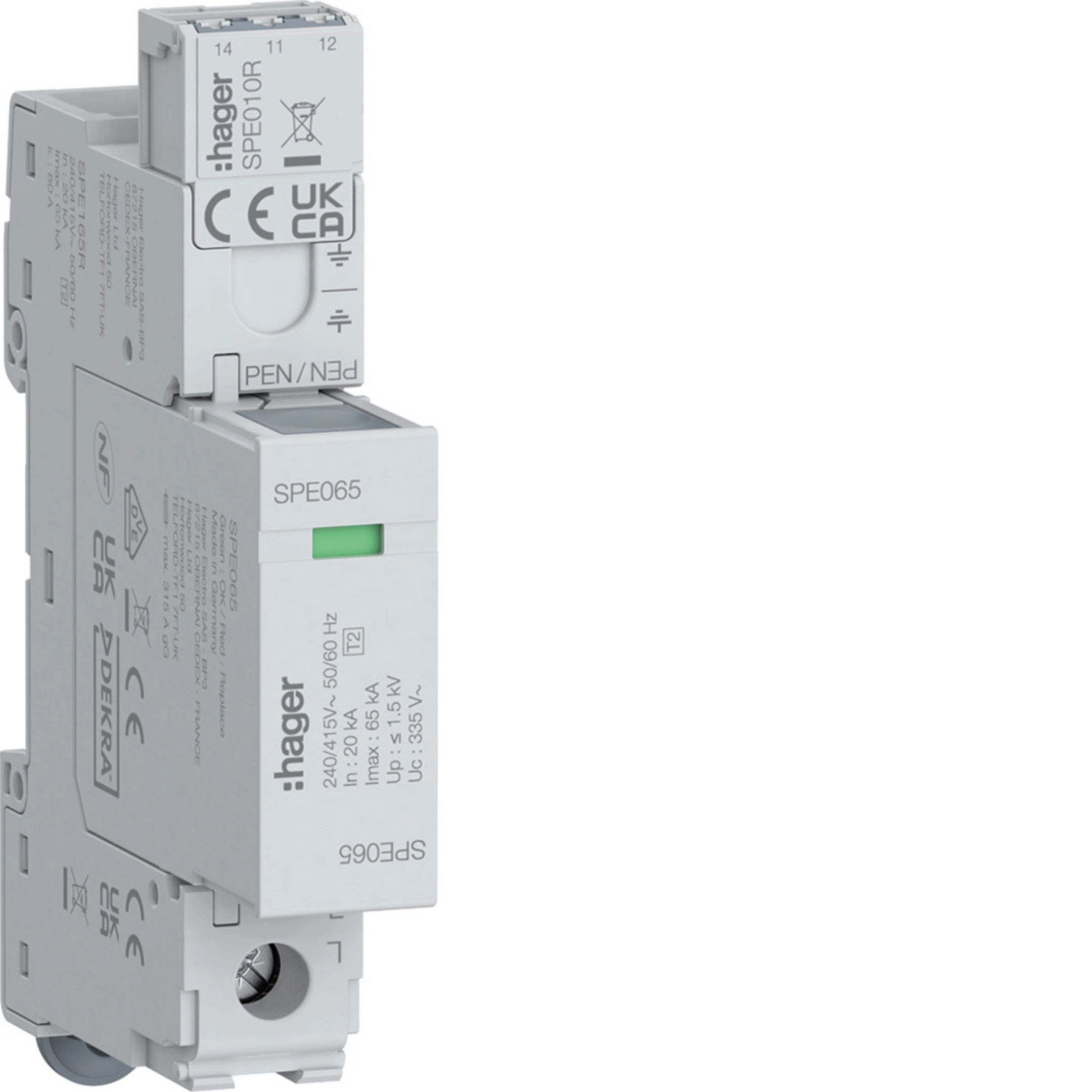

ΑΠΑΓΩΓΟΣ ΥΠΕΡΤΑΣΗΣ T2 1P Imax 65kA TNC + ΒΟΗΘΗΤΙΚΗ ΕΠΑΦΗ SPE165R

Τιμή

105,32 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Περισσότερα προϊόντα

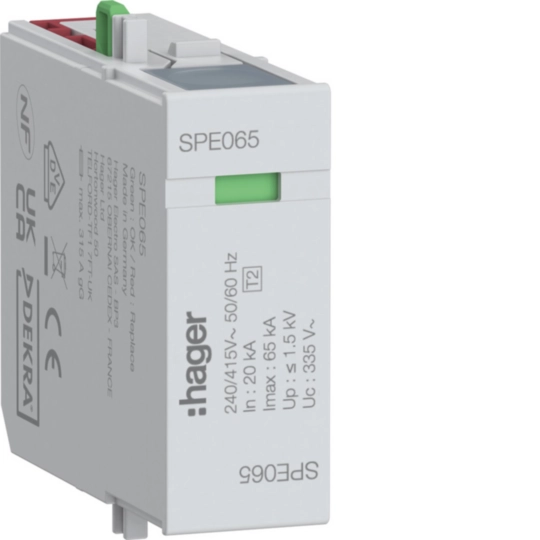

Αξεσουάρ/εξαρτήματα για συστήματα τροφοδοσίας προστασίας από υπερτάσεις 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Πόλοι

1P

Αριθμός στοιχείων

1

Ονομαστική τάση λειτουργίας Ue

240 - 415 V
Συνεχής τάση λειτουργίας Uc σύμφωνα με το IEC 61643-1

335 V
Επίπεδο προστασίας τάσης Up σύμφωνα με το IEC 61643-1

1,5 kV
Ονομαστική τάση λειτουργίας AC (επαφή σήματος)

5 - 250 V
Ονομαστική τάση λειτουργίας DC (επαφή σήματος)

5 - 125 V
Τύπος τροφοδοσίας τάσης

AC
Τάση δοκιμής αναφοράς Utest AC

264 V
Κατηγορία υπέρτασης σύμφωνα με το IEC 60947-1

3
Κατηγορία υπέρτασης (επαφή σήματος) IEC 60664-1

2
Ονομαστική τάση

240 - 415 V AC ± 10%

Συνεχές ρεύμα Ic

≤ 0.5 mA
Ονομαστικό ρεύμα βραχυκύκλωσης (Isccr)

50 kA
Συσκευή μέγιστης προστασίας υπέρτασης, παράλληλη σύνδεση (ασφάλεια)

315 A
Συσκευή μέγιστης προστασίας υπέρτασης, σειριακή σύνδεση (ασφάλεια)

80 A
Ονομαστικό ρεύμα εκφόρτισης In

20 kA
Ονομαστικό ρεύμα λειτουργίας AC (επαφή σήματος)

0,005 - 1 mA
Ονομαστικό ρεύμα λειτουργίας DC (επαφή σήματος)

5 - 250 mA
Μέγ. ρεύμα εκφόρτισης (Imax)

65 kA

Ύψος

110,8 mm
Πλάτος

17,8 mm
Βάθος

71,5 mm
Μήκος απογύμνωσης

18 mm
Μήκος απογύμνωσης (επαφή σήματος)

8 mm

Θερμοκρασία λειτουργίας

-40 - 85 °C
Προστασία από υγρασία

5 - 95%
Αποθήκευση/μεταφορά θερμοκρασίας

-40 - 85 °C
Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

2
Βαθμός ρύπανσης (επαφή σήματος) IEC 60664-1

2
Μέγιστο επιτρεπόμενο υψόμετρο λειτουργίας

2.000 m

Είδος δικτύου

TN-C
Δίκτυο TN

Οχι
Δίκτυο TN-C

Ναί
Δίκτυο TN-C-S

Οχι
Δίκτυο TN-S

Οχι
Δίκτυο TT

Οχι
Δίκτυο IT

Οχι
Δίκτυο DC

Οχι

Με επαφή απομακρυσμένης ένδειξης

Ναί
Ονομαστικό ρεύμα φορτίου IL

80 A

Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1,5 -35 mm²
Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1,5 - 50 mm²
Αριθμός αγωγών χωρίς γείωση

1
Διατομή για άκαμπτο αγωγό, για προστατευτικό αγωγό

1,5 - 35 mm²
Διατομή για εύκαμπτο αγωγό, για αγωγό προστασίας

1,5 - 35 mm²
Εύκαμπτος αγωγός διατομής

1.5 - 35 mm²
Διατομή εύκαμπτου αγωγού (επαφή σήματος)

0,25 - 1,5 mm²
Διατομή άκαμπτου αγωγού

1.5 - 50 mm²
Διατομή άκαμπτου αγωγού (επαφή σήματος)

0,25 - 1,5 mm²
Τύπος σύνδεσης

Βιδωτοί ακροδέκτες
Αριθμός συνδέσεων

1

Κατηγορία απαιτήσεων IEC 61643

T2

Συχνότητα

50 - 60 Hz

Ονομαστική ροπή σύσφιξης

3 - 3,5 Nm
Θέση τοποθέτησης/σύνδεσης

Οριζόντια
Κατάλληλο για χρήση σε εσωτερικούς χώρους

Ναί

Με ενσωματωμένη ασφάλεια

Οχι

Τρόπος στήριξης

Ράγα DIN, Σταθερό
Είδος σύνδεσης

Σύνδεση με βίδες
Τύπος σύνδεσης (επαφή σήματος)

Σύνδεση push-in

Λειτουργία τέλους ζωής

OCM (open circuit mode)

Αριθμός ημιμονάδων των 17,5 mm

2

Φίλτρο Τύπος προϊόντος

Απαγωγός υπερτάσης

Χαρακτηριστικά ασφάλειας

gG
Μέγιστη απαιτούμενη εφεδρική ασφάλεια

1 A (gG)
Μέγ. απαιτούμενη εφεδρική ασφάλεια (επαφή σήματος)

1 A (gG)
Τρόπος προστασίας

L-PEN
Τρέχων παράγοντας ενεργοποίησης k

1,6
Συμπεριφορά του εξοπλισμού σε TOV στην τάση UT

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Κλάση προστασίας

Κατηγορία μόνωσης II
Χρήση σε υψηλότερη κατηγορία IP

IP20C με κάλυμμα προστασίας επαφών

Χρώμα προϊόντος

Ανοιχτό γκρι
Κωδικός RAL

7035
Υλικό

Θερμοπλαστικό

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναι

Σύμφωνο με REACh - Χωρίς SVHC Ναι

Ελεύθερο αλογόνου (halogen free) Ναι

Πιστοποιήσεις και έγγραφα

PEP - SPD 4P TNS 40 kA (English)

PDF

468,70 kB

Hager RoHS report SPE165R

PDF

REACH declaration SPE165R

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος SPE165R
Φύλλο δεδομένων προϊόντος

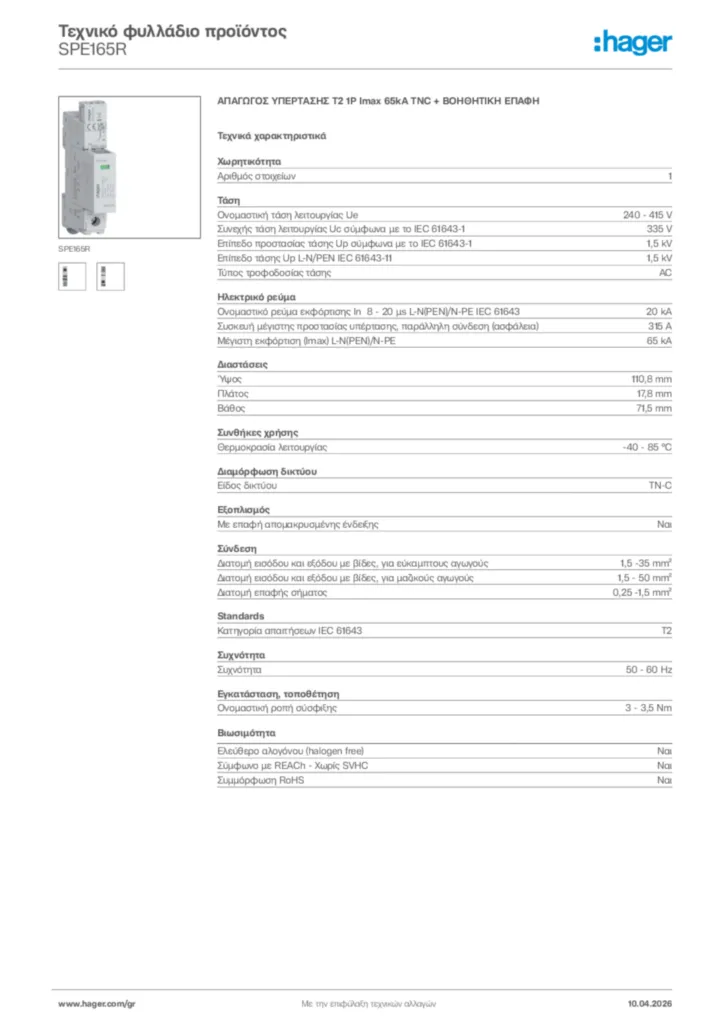

Hager Τεχνικό φυλλάδιο προϊόντος SPE165R
