EAN

3250610087497

Συσκευασία

1 τμχ

Απαγωγοί υπέρτασης (SPDs)

ΑΠΑΓΩΓΟΣ ΥΠΕΡΤΑΣΗΣ T2 1P Imax 40kA Uc 440V IT SPE113

Τιμή

68,73 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Περισσότερα προϊόντα

Αξεσουάρ/εξαρτήματα για συστήματα τροφοδοσίας προστασίας από υπερτάσεις 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Αριθμός στοιχείων

1

Ονομαστική τάση λειτουργίας Ue

400 - 400 V
Συνεχής τάση λειτουργίας Uc σύμφωνα με το IEC 61643-1

440 V
Επίπεδο προστασίας τάσης Up σύμφωνα με το IEC 61643-1

2,1 kV
Επίπεδο τάσης Up L-N/PEN IEC 61643-11

2,1 kV
Τύπος τροφοδοσίας τάσης

AC
Τάση δοκιμής αναφοράς Utest AC

440 V
Κατηγορία υπέρτασης σύμφωνα με το IEC 60947-1

3
Ονομαστική τάση

400 V AC ± 10%

Συσκευή μέγιστης προστασίας υπέρτασης, παράλληλη σύνδεση (ασφάλεια)

315 A
Συσκευή μέγιστης προστασίας υπέρτασης, σειριακή σύνδεση (ασφάλεια)

80 A
Μέγ. ρεύμα εκφόρτισης (Imax)

40 kA
Ονομαστικό ρεύμα εκφόρτισης In

20 kA
Συνεχές ρεύμα Ic

≤ 0.45 mA
Υπολειπόμενο ρεύμα Ipe

≤ 0.45 mA

Ύψος

96,6 mm
Πλάτος

17,8 mm
Βάθος

71,5 mm
Μήκος απογύμνωσης

18 mm

Κατηγορία προστασίας (IP)

IP20C
Κλάση προστασίας

Κατηγορία μόνωσης II
Χρήση σε υψηλότερη κατηγορία IP

IP20C με κάλυμμα προστασίας επαφών
Χαρακτηριστικά ασφάλειας

gG
Τρόπος προστασίας

L-PEN
Τρέχων παράγοντας ενεργοποίησης k

1,6
Συμπεριφορά του εξοπλισμού σε TOV στην τάση UT

581 V AC (5 s / withstand mode), 762 V AC (120 min / safe failure mode)

Θερμοκρασία λειτουργίας

-40 - 85 °C
Προστασία από υγρασία

5 - 95%
Αποθήκευση/μεταφορά θερμοκρασίας

-40 - 85 °C
Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

2
Μέγιστο επιτρεπόμενο υψόμετρο λειτουργίας

2.000 m

Χρώμα προϊόντος

Ανοιχτό γκρι
Κωδικός RAL

7035
Υλικό

Θερμοπλαστικό

Είδος δικτύου

IT
Δίκτυο TN

Οχι
Δίκτυο TN-C

Ναί
Δίκτυο DC

Οχι
Δίκτυο IT

Ναί
Δίκτυο TT

Οχι
Δίκτυο TN-C-S

Οχι
Δίκτυο TN-S

Οχι

Με επαφή απομακρυσμένης ένδειξης

Οχι
Ονομαστικό ρεύμα φορτίου IL

80 A

Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1,5 - 35 mm²
Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1,5 - 50 mm²
Διατομή για άκαμπτο αγωγό, για προστατευτικό αγωγό

1,5 - 50 mm²
Διατομή για εύκαμπτο αγωγό, για αγωγό προστασίας

1,5 - 35 mm²
Εύκαμπτος αγωγός διατομής

1.5 - 35 mm²
Διατομή άκαμπτου αγωγού

1.5 - 50 mm²
Τύπος σύνδεσης

Βιδωτοί ακροδέκτες
Αριθμός συνδέσεων

1

Κατηγορία απαιτήσεων IEC 61643

T2

Συχνότητα

50 - 60 Hz

Ονομαστική ροπή σύσφιξης

3 - 3,5 Nm
Θέση τοποθέτησης/σύνδεσης

Οριζόντια
Κατάλληλο για χρήση σε εσωτερικούς χώρους

Ναί

Πόλοι

1P

Με ενσωματωμένη ασφάλεια

Οχι

Τρόπος στήριξης

Ράγα DIN, Σταθερό
Είδος σύνδεσης

Σύνδεση με βίδες

Με ενδεικτική λυχνία

Οχι

Λειτουργία τέλους ζωής

OCM (open circuit mode)

Αριθμός ημιμονάδων των 17,5 mm

2

Φίλτρο Τύπος προϊόντος

Απαγωγός υπερτάσης

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναι

Σύμφωνο με REACh - Χωρίς SVHC Ναι

Ελεύθερο αλογόνου (halogen free) Ναι

Πιστοποιήσεις και έγγραφα

PEP - SPD 4P TNS 40 kA (English)

PDF

468,70 kB

REACH declaration SPE113

PDF

RoHS report SPE113

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος SPE113

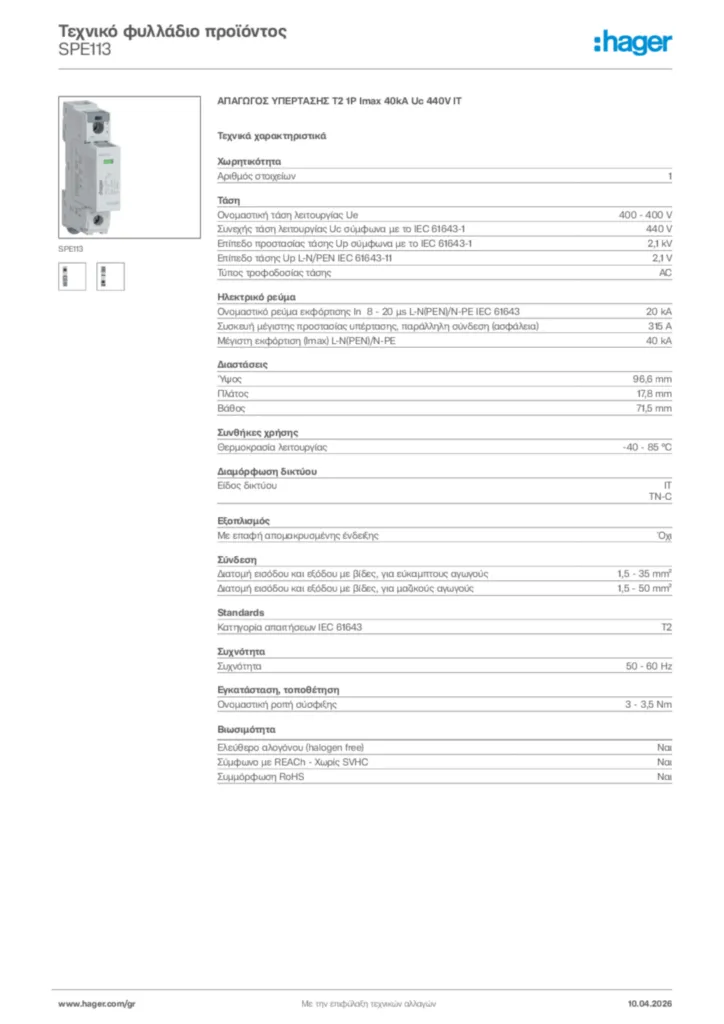

Φύλλο δεδομένων προϊόντος

Hager Τεχνικό φυλλάδιο προϊόντος SPE113

ΑΠΑΓΩΓΟΣ ΥΠΕΡΤΑΣΗΣ T2 1P Imax 40kA Uc 440V IT

PDF
Installation manual

Installation manual International 2025-08-07

PDF

3,50 MB
Declaration of conformity

Declaration of conformity en-GB 2026-02-05

PDF

240,27 kB

Declaration of conformity en-GB 2026-02-05

PDF

231,24 kB

Περισσότερα τεκμηρίωση
