Υλικά ράγας

ΡΑΓΟΔΙΑΚΟΠΤΗΣ 4P 25Α SBN425

EAN

3250615510112

Συσκευασία

1 τμχ

Τιμή

19,15 €

/ τμχ *

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προαιρετικά αξεσουάρ

Εξαρτήματα ρελέ καστάνιας 1 διαθέσιμα προϊόντα
Εξαρτήματα κλειδώματως και μανδάλωσης 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Αριθμός πόλων

4
Θέση ουδετέρου

Χωρίς ουδέτερο
Πόλοι

4P

Ονομαστικό ρεύμα

25 A
Ικανότητα διακοπής 400 V AC23A

529 A
Ονομαστικό ρεύμα βραχυκύκλωσης υπό συνθήκη Icc με ασφάλειες gl-gG

0,37 kA
Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία A

25 A
Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία B

25 A
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία A

25 A
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία B

25 A
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία A

10 A
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία B

10 A
Ονομαστική ικανότητα παραγωγής βραχυκυκλώματος Icm υπό 415 V AC σύμφωνα με το IEC 60947-3

0,52 kA
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw 1s IEC 60947

0,37 kA

Ονομαστική ροπή σύσφιξης

1,80 - 1,80 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

Βιδωτοί ακροδέκτες

Ονομαστική τάση λειτουργίας Ue

400 - 400 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

440 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V

Αριθμός στοιχείων

2

Βαθμός προστασίας IP

IP20

Συχνότητα

50 - 60 Hz

Ύψος

83 mm
Πλάτος

35 mm
Βάθος

68 mm

Αριθμός επαφών NO

4
Αριθμός επαφών NC

0

Θερμοκρασία λειτουργίας

-20 - 70 °C
Αποθήκευση/μεταφορά θερμοκρασίας

-40 - 80 °C

Εύκαμπτος αγωγός διατομής

1.5 - 10 mm²
Διατομή άκαμπτου αγωγού

1.5 - 16 mm²

Αριθμός μηχανικών λειτουργιών

200.000
Ηλεκτρική αντοχή σε ονομαστικό φορτίο σε AC21 σε κύκλους λειτουργίας

25.000
Ηλεκτρική αντοχή σε ονομαστικό φορτίο σε AC22 σε κύκλους λειτουργίας

25.000

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

3,60 W
Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In

0,90 W

Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Μετατοπισμένα τερματικά
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Μετατοπισμένα τερματικά

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Συμμόρφωση με τον κανονισμό REACH Ναί

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος SBN425

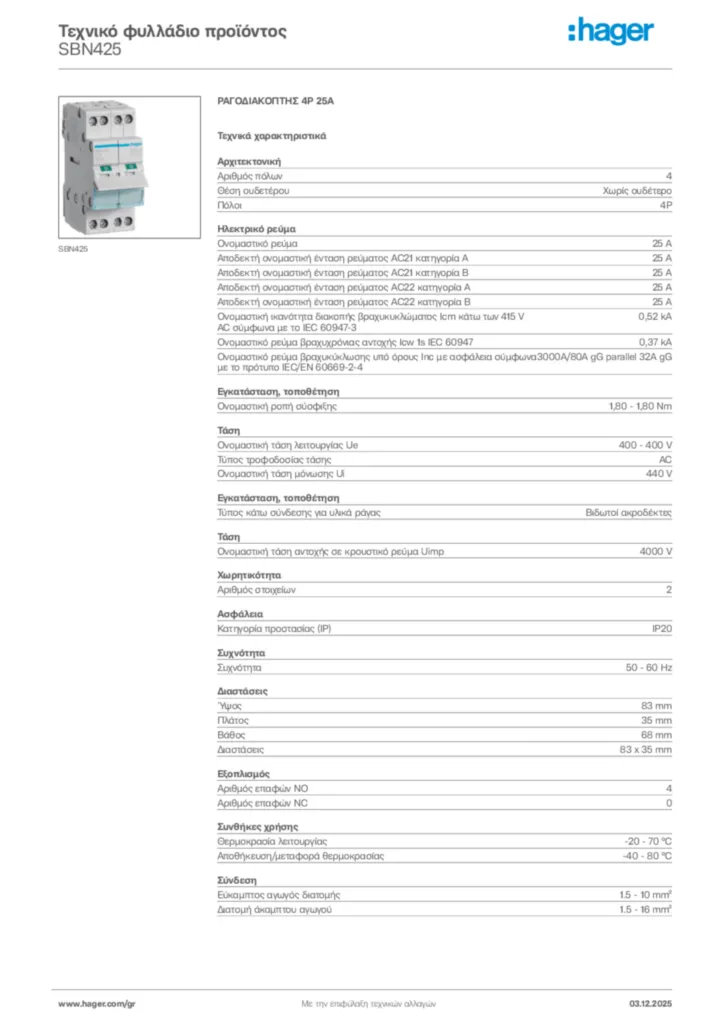

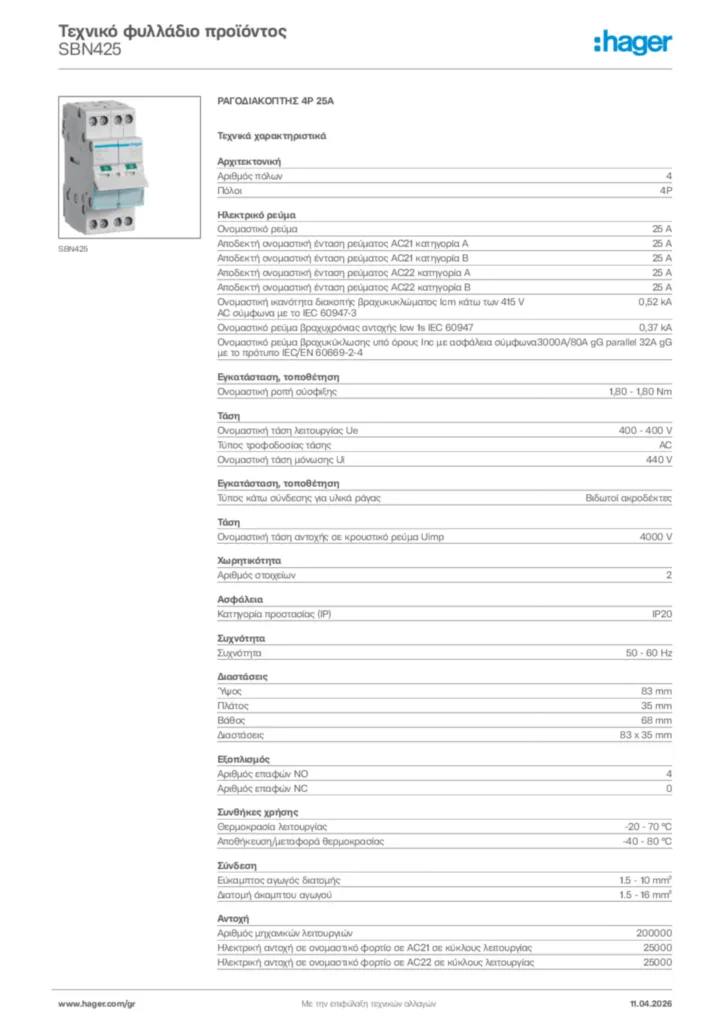

Product data sheet

Product data sheet en-GB 2024-03-22

PDF

58,45 kB
Product licence

Licence for NETHERLANDS

Product licence International 2024-08-09

PDF

2,53 MB

Product licence International 2024-08-09

PDF

2,23 MB
Declaration of conformity

Declaration

Declaration of conformity International 2022-11-28

PDF

931,94 kB

Declaration

Declaration of conformity International 2022-01-31

PDF

311,88 kB

Περισσότερα τεκμηρίωση
