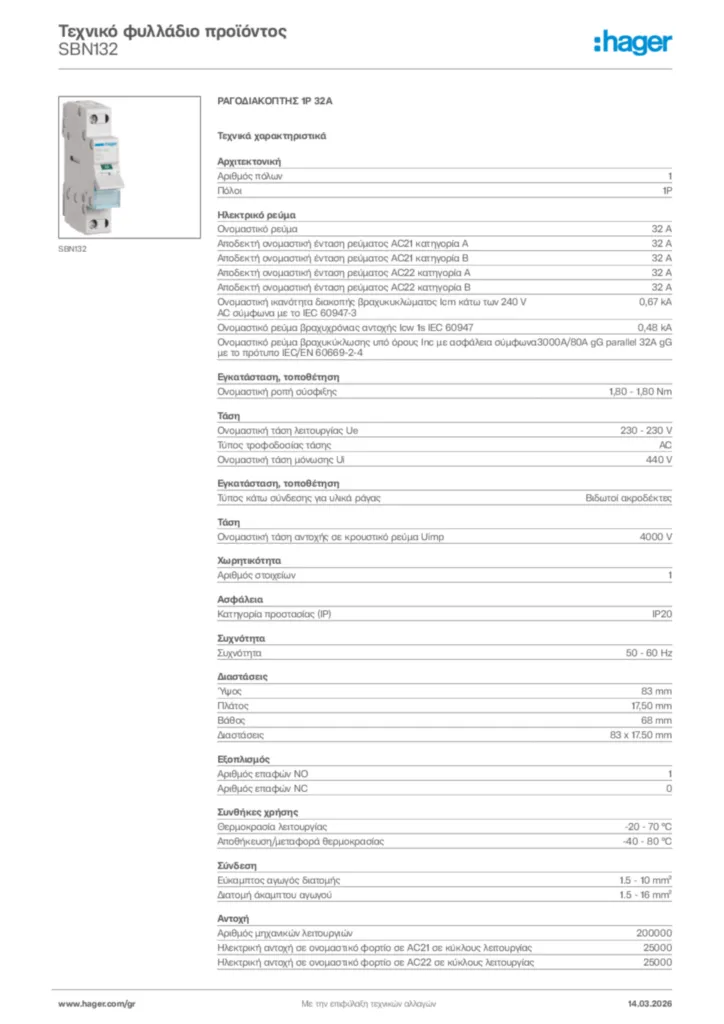

ΡΑΓΟΔΙΑΚΟΠΤΗΣ 1P 32Α • SBN132 | Hager
Location Ελλάδα

  • Better buildings. Better tomorrows.

    • Μενού
    Λογαριασμός
    EAN
    3250615510129
    Συσκευασία
    1 τμχ

    ΡΑΓΟΔΙΑΚΟΠΤΗΣ 1P 32Α SBN132

    Τιμή
    7,72 €
    / τμχ

    Ολοκληρώστε το συστημά σας

    Προαιρετικά αξεσουάρ

    • Εξαρ­τήματα κλει­δώματως και μανδάλωσης 1 διαθέσιμα προϊόντα
    • Εξαρ­τήματα ρελέ καστάνιας 1 διαθέσιμα προϊόντα

    Τεχνικές ιδιότητες

    Αρχιτεκτονική
    • Αριθμός πόλων
      1
    • Πόλοι
      1P
    Ηλεκτρικό ρεύμα
    • Ονομαστικό ρεύμα
      32 A
    • Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία A
      32 A
    • Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία B
      32 A
    • Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία A
      32 A
    • Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία B
      32 A
    • Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icm κάτω των 240 V AC σύμφωνα με το IEC 60947-3
      0,67 kA
    • Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw 1s IEC 60947
      0,48 kA
    • Ονομαστικό ρεύμα βραχυκύκλωσης υπό όρους Inc με ασφάλεια σύμφωνα με το πρότυπο IEC/EN 60669-2-4
      3000A/80A gG parallel 32A gG
    Εγκατάσταση, τοποθέτηση
    • Ονομαστική ροπή σύσφιξης
      1,80 - 1,80 Nm
    • Τύπος κάτω σύνδεσης για υλικά ράγας
      Βιδωτοί ακροδέκτες
    Τάση
    • Ονομαστική τάση λειτουρ­γίας Ue
      230 - 230 V
    • Τύπος τροφοδοσίας τάσης
      AC
    • Ονομαστική τάση μόνωσης Ui
      440 V
    • Ονομαστική τάση αντοχής σε κρου­στικό ρεύμα Uimp
      4.000 V
    Χωρητικότητα
    • Αριθμός στοι­χείων
      1
    Ασφάλεια
    • Κατηγορία προστασίας (IP)
      IP20
    Συχνότητα
    • Συχνότητα
      50 - 60 Hz
    Διαστάσεις
    • Ύψος
      83 mm
    • Πλάτος
      17,50 mm
    • Βάθος
      68 mm
    Εξοπλισμός
    • Αριθμός επαφών NO
      1
    • Αριθμός επαφών NC
      0
    Συνθήκες χρήσης
    • Θερμοκρασία λειτουρ­γίας
      -20 - 70 °C
    • Αποθήκευ­ση/μεταφορά θερμοκρασίας
      -40 - 80 °C
    Σύνδεση
    • Εύκαμ­πτος αγωγός διατομής
      1.5 - 10 mm²
    • Διατομή άκαμ­πτου αγωγού
      1.5 - 16 mm²
    Αντοχή
    • Αριθμός μηχανικών λειτουρ­γιών
      200.000
    • Ηλεκτρική αντοχή σε ονομαστικό φορτίο σε AC21 σε κύκλους λειτουρ­γίας
      25.000
    • Ηλεκτρική αντοχή σε ονομαστικό φορτίο σε AC22 σε κύκλους λειτουρ­γίας
      25.000
    Ισχύς
    • Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In
      1,50 W
    • Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In
      1,50 W
    Συνδεσιμότητα
    • Ευθυγράμ­μιση κάτω σύνδεσης για υλικά ράγας
      Μετατοπισμένα τερματικά
    • Ευθυγράμ­μιση άνω σύνδεσης για υλικά ράγας
      Μετατοπισμένα τερματικά

    Περιβαλλοντική αξία

    Συμμόρφωση RoHS Ναι
    Σύμφωνο με REACh - Χωρίς SVHC Ναι

    Πιστοποιήσεις και έγγραφα

    PEP - 2-pole, 63A Modular Switch (English)
    PDF
    2,89 MB
    REACH declaration SBN132
    PDF
    RoHS report SBN132
    PDF
