ΔΙΑΚΟΠΤΗΣ ΦΟΡΤΙΟΥ ΡΑΓΑΣ 3X80Α HAC308

EAN

3250613140281

Συσκευασία

1 τμχ

Τιμή

58,66 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

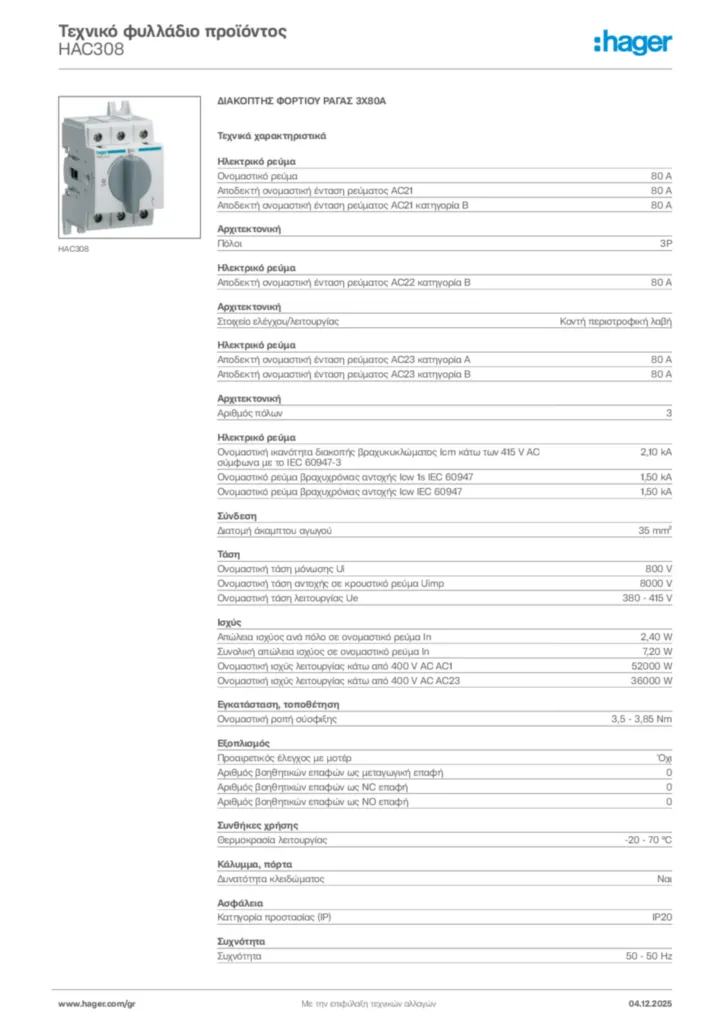

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προαιρετικά αξεσουάρ

Χεριστήρια διακοπτών 1 διαθέσιμα προϊόντα
Προεκτατικοί άξονες για χειριστήρια διακοπτών 3 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

80 A
Αποδεκτή ονομαστική ένταση ρεύματος AC21

80 A
Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία B

80 A
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία B

80 A
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία A

80 A
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία B

80 A
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icm κάτω των 690 V AC σύμφωνα με το IEC 60947-3

2,10 kA
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw 1s IEC 60947

1,50 kA
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw IEC 60947

1,50 kA

Πόλοι

3P
Στοιχείο ελέγχου/λειτουργίας

Μικρή λαβή αντίχειρα
Αριθμός πόλων

3

Διατομή άκαμπτου αγωγού

35 mm²

Ονομαστική τάση μόνωσης Ui

800 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση λειτουργίας Ue

380 - 415 V

Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In

2,40 W
Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

7,20 W
Ονομαστική ισχύς λειτουργίας κάτω από 400 V AC AC1

52.000 W
Ονομαστική ισχύς λειτουργίας κάτω από 400 V AC AC23

36.000 W

Ονομαστική ροπή σύσφιξης

3,5 - 3,85 Nm

Προαιρετικός έλεγχος με μοτέρ

Οχι
Αριθμός βοηθητικών επαφών ως μεταγωγική επαφή

0
Αριθμός βοηθητικών επαφών ως NC επαφή

0
Αριθμός βοηθητικών επαφών ως NO επαφή

0

Θερμοκρασία λειτουργίας

-20 - 70 °C

Δυνατότητα κλειδώματος

Ναί

Κατηγορία προστασίας (IP)

IP20

Συχνότητα

50 - 50 Hz

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Είναι διακόπτης αντιστροφής

Οχι
Έκδοση ως συσκευή έκτακτης ανάγκης

Οχι
Έκδοση ως κύριος διακόπτης

Ναί
Έκδοση ως διακόπτης συντήρησης/επισκευής

Ναί
Έκδοση ως διακόπτης ασφαλείας

Ναί
Έκδοση ως compact ασφαλειοαποζεύκτης

Ναί

Αριθμός στοιχείων

3

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Συμμόρφωση με τον κανονισμό REACH Ναί
