EAN

3250611026679

Συσκευασία

1 τμχ

Ρελέ διαρροής με ενσωματωμένη ασφάλεια (RCBO)

ΡΕΛΕ ΔΙΑΡΡΟΗΣ Α 2P 10mA & ΑΣΦΑΛΕΙΑ 6kA C 16A ACA916H

Τιμή

102,21 €

/ τμχ

Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Τεχνικές ιδιότητες

Πόλοι

1P+N
Καμπύλη

C
Αριθμός πόλων

2

Ονομαστικό ρεύμα

16 A
Ονομαστικό ρεύμα διαρροής Idn

10 mA
Ονομαστικό ρεύμα στους -25 °C

18,53 A
Ονομαστικό ρεύμα στους -20°C

18,31 A
Ονομαστικό ρεύμα στους -15 °C

18,1 A
Ονομαστικό ρεύμα στους -10 °C

17,88 A
Ονομαστικό ρεύμα στους -5 °C

17,65 A
Ονομαστικό ρεύμα στους 0°C

17,43 A
Ονομαστικό ρεύμα στους 5 °C

17,2 A
Ονομαστικό ρεύμα στους 10 °C

16,97 A
Ονομαστικό ρεύμα στους 15 °C

16,73 A
Ονομαστικό ρεύμα στους 20°C

16,49 A
Ονομαστικό ρεύμα στους 25 °C

16,25 A
Ονομαστικό ρεύμα στους 30 °C

16 A
Ονομαστικό ρεύμα στους 35 °C

15,8 A
Ονομαστικό ρεύμα στους 40°C

15,61 A
Ονομαστικό ρεύμα στους 50°C

15,2 A
Ονομαστικό ρεύμα στους 55 °C

15 A
Ονομαστικό ρεύμα στους 60 °C

14,79 A
Συντελεστής διόρθωσης ονομαστικής έντασης ρεύματος για 2 συσκευές τοποθετημένες δίπλα-δίπλα

1
Συντελεστής διόρθωσης ονομαστικής έντασης ρεύματος για 3 συσκευές τοποθετημένες δίπλα-δίπλα

0,95
Συντελεστής διόρθωσης ονομαστικής έντασης ρεύματος για 4 και 5 συσκευές τοποθετημένες δίπλα-δίπλα

0,90
Ελάχιστη/μέγιστη τιμή κατωφλίου της θερμικής λειτουργίας AC

1,13 - 1,45 A
Συντελεστής διόρθωσης ονομαστικής έντασης ρεύματος για 6 συσκευές τοποθετημένες δίπλα-δίπλα

0,85
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 230V AC (IEC60898-1)

6 kA

Τύπος διαφορικής προστασίας

A
Κατηγορία προστασίας (IP)

IP20

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

6 kA

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V
Μέγιστη τάση λειτουργίας

240 V
Ονομαστική τάση λειτουργίας Ue

240 - 240 V
Κατηγορία υπέρτασης σύμφωνα με το IEC 60947-1

3

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

5,2 W

Συχνότητα

50 - 50 Hz

Μέγιστο επιτρεπόμενο υψόμετρο λειτουργίας

2.000 m
Κλάση περιορισμού ενέργειας I²t

3
Θερμοκρασία λειτουργίας

-25 - 40 °C
Αποθήκευση/μεταφορά θερμοκρασίας

-25 - 70 °C

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

2.000
Αριθμός μηχανικών λειτουργιών

2.000

Εύκαμπτος αγωγός διατομής

1 - 16 mm²
Διατομή άκαμπτου αγωγού

1 - 25 mm²
Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς

1 - 16 mm²
Διατομή εισόδου με βίδες, για μαζικούς αγωγούς

1 - 25 mm²
Διατομή εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 16 mm²
Διατομή εξόδου με βίδες, για μαζικούς αγωγούς

1 - 25 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 16 mm²
Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 25 mm²

Ονομαστική ροπή σύσφιξης

2,10 - 2,10 Nm
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών

Αριθμός στοιχείων

2

Ύψος

83 mm
Πλάτος

35 mm
Βάθος

68 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναι

Πιστοποιήσεις και έγγραφα

PEP - RCBO 1P+N 6kA B-16A 30mA A (English)

PDF

16,18 MB

REACH declaration ACA916H

PDF

RoHS report ACA916H

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος ACA916H
Φύλλο δεδομένων προϊόντος

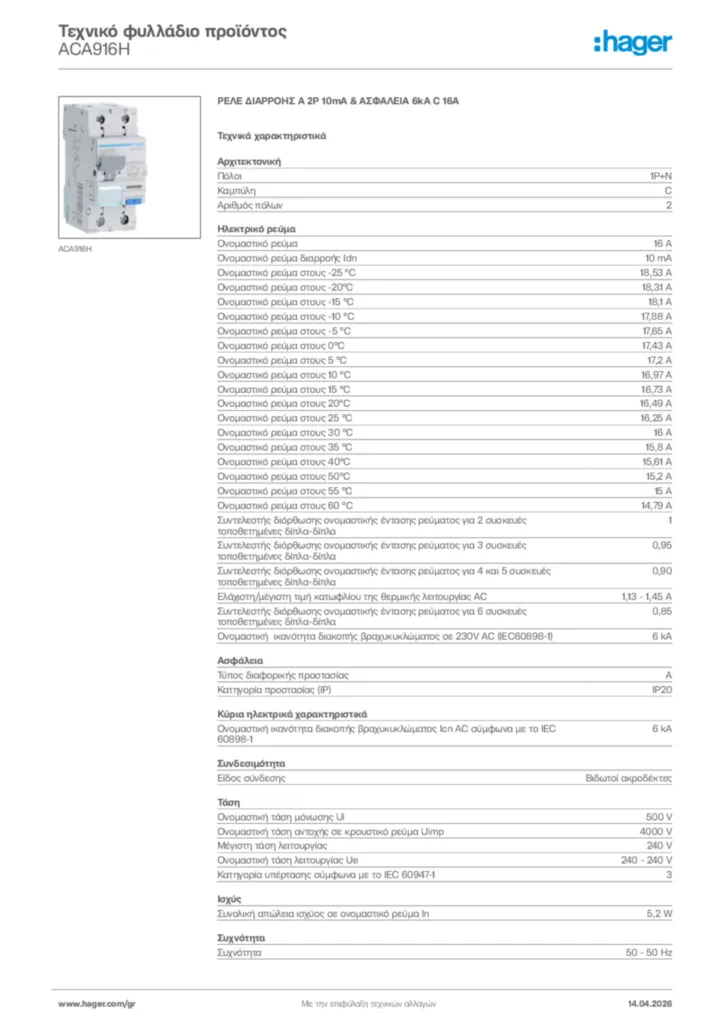

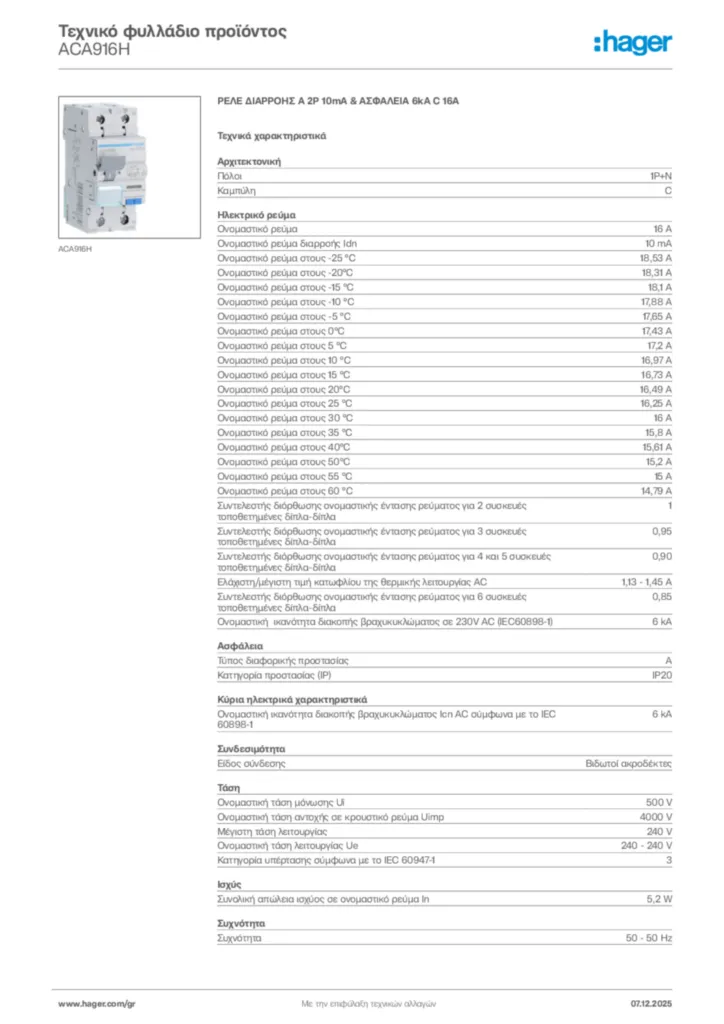

Hager Τεχνικό φυλλάδιο προϊόντος ACA916H
