Mécanisme pour appareillage mural KNX filaire paramétrable sous ETS et en mode Easy Hager. Intègre une sonde de température interne et un buzzer. Permet le pilotage des fonctions ON/OFF, éclairage, volets, chauffage. Compatible avec l'appareillage Hager gallery (support WXA450) et Hager essensya (support WE451).
EAN
3250618500486
Conditionnement
1 Pièce
Interrupteur automatique KNX montage 1,10m gallery WXT501
Prix
244,74 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Caractéristiques techniques
Dimensions
-
Hauteur de montage recommandée1,10 - 1,10 m
Réglages
-
Modes de configuration supportésETS, easy
-
Temporisation minimal10 s
Fonctions
-
Max. temporisation30 min
Connectivité
-
Avec système bus radio-KNXNon
Tension
-
Tension de service par bus21 - 32 V
Eléments fournis
-
Raccordement bus incl.Oui
Courant électrique
-
Consommation de courant bus (transfert de données)10 mA
Éclairage
-
Luminosité de déclenchement réglable5 - 1 000 lx
Détection
-
Angle de détection, réglable45 - 90 °
-
Angle de détection horizontal90 - 180
Conditions d'utilisation
-
Température de service-5 - 45 °C
Matière
-
MatériauThermoplastique
Textes
-
Bouton poussoirAvec touche pour automatique / MARCHE permanente / ARRÊT permanent
-
Mode de fonctionnementAvec fonctionnement de test, Fonctionnement maître-esclave pour couvrir de larges zones de détection, Avec 3 modes de fonctionnement : automatique / MARCHE permanente / ARRÊT permanent
-
FonctionSimulation de présence, Avec fonction réception
Distance de portée
-
Portée max. frontale12 m
-
Largeur de portée max.8 m
-
Génère des donnéesOui
-
Types de donnéesInformations de base, Télégramme KNX générique
-
Formats de donnéesKNX (TP)
-
Volume de données journalier estimé10 KB - 100 KB
-
Génération de données en temps réelOui
-
Données stockées sur l'appareilNon
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Fiche technique

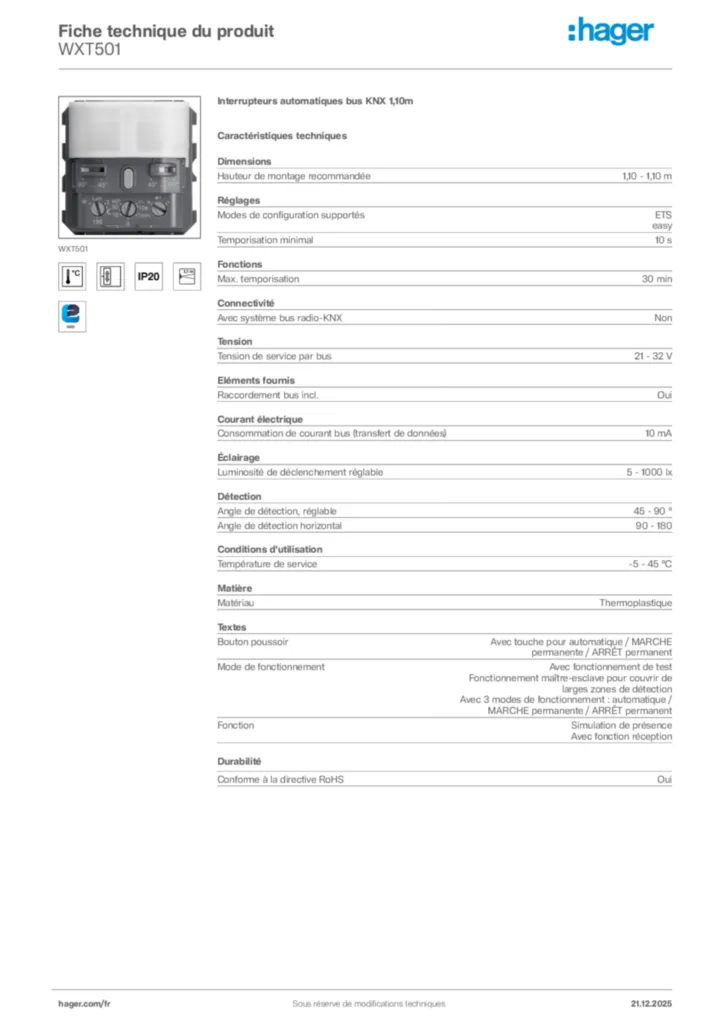

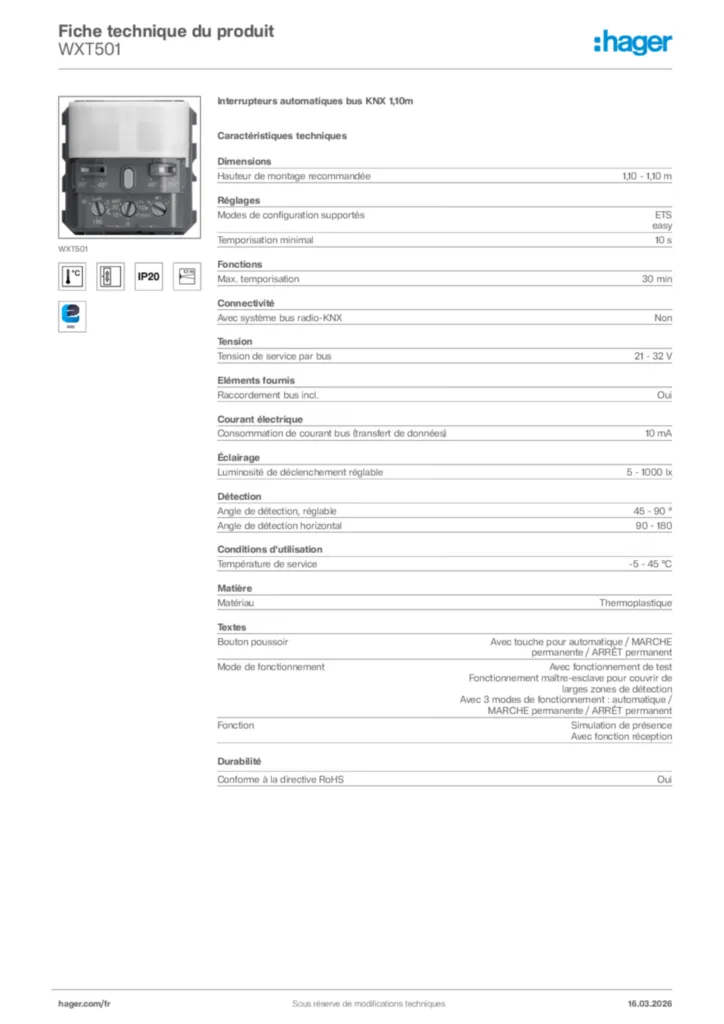

Hager Fiche technique du produit WXT501
