Mécanisme KNX filaire 2 touches / 4 entrées à LED étanche IP55 cubyko WNT304
Mécanisme pour appareillage mural KNX filaire paramétrable sous ETS et en mode Easy Hager. Permet le pilotage des fonctions ON/OFF, éclairage, volets, chauffage. Compatible avec l'appareillage étanche Hager cubyko.
EAN
3250617178341
Conditionnement
1 Pièce
Outils de conception
Prix
160,90 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires indispensables
Voir tout (25)
Produits compatibles
-
Produits liés 10 produit(s) disponible(s)
Accessoires obligatoires
-
WNA402BSupport d'encastrement double Cubyko horizontale associable Blanc IP55
12,64 € HT / Pièce* -
WNA681cubyko Boîte simple vide associable gris IP55
3,65 € HT / Pièce* -
WNA681BBoîte saillie double verticale vide avec cadre et entrée de câble cubyko, blanc
4,86 € HT / Pièce* -
WNT964B2 touches KNX pour 2 éclairages cubyko blanc
24,43 € HT / Pièce* -
WNT9742 touches Cubyko KNX pour 2 volets roulants coloris Gris
22,16 € HT / Pièce* -
WNT9642 touches Cubyko KNX pour 2 éclairages coloris Gris
22,15 € HT / Pièce* -
WNT974B2 touches Cubyko KNX pour 2 volets roulants coloris Blanc
24,44 € HT / Pièce* -
WNT954B2 touches Cubyko KNX à voyants coloris Blanc
29,32 € HT / Pièce* -
WNT944B2 touches Cubyko KNX coloris Blanc
19,50 € HT / Pièce* -
WNT9542 touches Cubyko KNX à voyants coloris Gris
26,66 € HT / Pièce* -
WNT9441 touche Cubyko KNX coloris Gris
17,80 € HT / Pièce* -
WNA401Support d'encastrement simple Cubyko associable Gris IP55
6,05 € HT / Pièce* -
WNA403Support d'encastrement triple Cubyko horizontale associable Gris IP55
22,04 € HT / Pièce* -
WNA686BBoîte double Cubyko verticale vide associable Blanc IP55
19,60 € HT / Pièce* -
WNA402Support d'encastrement double Cubyko horizontale associable Gris IP55
11,96 € HT / Pièce* -
WNA408BSupport d'encastrement double Cubyko verticale associable Blanc IP55
12,64 € HT / Pièce* -
WNA408Support d'encastrement double Cubyko verticale associable Gris IP55
12,55 € HT / Pièce* -
WNA403BSupport d'encastrement triple Cubyko horizontale associable Blanc IP55
22,76 € HT / Pièce* -
WNA401BSupport d'encastrement simple Cubyko associable Blanc IP55
6,41 € HT / Pièce* -
WNA682Boîte double Cubyko horizontale vide avec 2 entrées associable Gris IP55
15,31 € HT / Pièce*
Produits liés
-
WNA401B
Support d'encastrement simple Cubyko associable Blanc IP55
6,41 € HT / Pièce* -
WNA403B
Support d'encastrement triple Cubyko horizontale associable Blanc IP55
22,76 € HT / Pièce* -
WNA408
Support d'encastrement double Cubyko verticale associable Gris IP55
12,55 € HT / Pièce* -
WNA408B
Support d'encastrement double Cubyko verticale associable Blanc IP55
12,64 € HT / Pièce* -
WNA401Gcubyko Support d'encastrement simple associable à griffes gris IP55
8,44 € HT / Pièce* -
WNA402
Support d'encastrement double Cubyko horizontale associable Gris IP55
11,96 € HT / Pièce* -
WNA402B
Support d'encastrement double Cubyko horizontale associable Blanc IP55
12,64 € HT / Pièce* -
WNA403
Support d'encastrement triple Cubyko horizontale associable Gris IP55
22,04 € HT / Pièce* -
WNA401
Support d'encastrement simple Cubyko associable Gris IP55
6,05 € HT / Pièce* -
WNA401BGcubyko Support d'encastrement simple associable à griffes blanc IP55
8,77 € HT / Pièce*
Caractéristiques techniques
Installation, montage
-
Montage surEncastré, En saillie
Conditions d'utilisation
-
Température de service-40 - 30 °C
Courant électrique
-
Consommation de courant bus (transfert de données)10 mA
Fonctions
-
Avec thermostat d´ambianceNon
Dimensions
-
Profondeur de montage22 mm
-
Profondeur des boîtes d'encastrement32 mm
-
Hauteur44 mm
-
Largeur45,70 mm
-
Profondeur40,50 mm
Equipement
-
Nombre de points d'exploitation4
Commandes et indicateurs
-
Avec affichage LEDOui
Matière
-
CouleurGris
-
Code RAL7011, 7035
-
MatériauDuroplastique
-
FinitionMat
Accessoires
-
Comporte un champ d'étiquetageNon
Ecran
-
Avec écran d'affichageNon
Textes
-
FonctionFonction pour l'interruption manuelle de fonctions automatiques déjà déclenchées
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

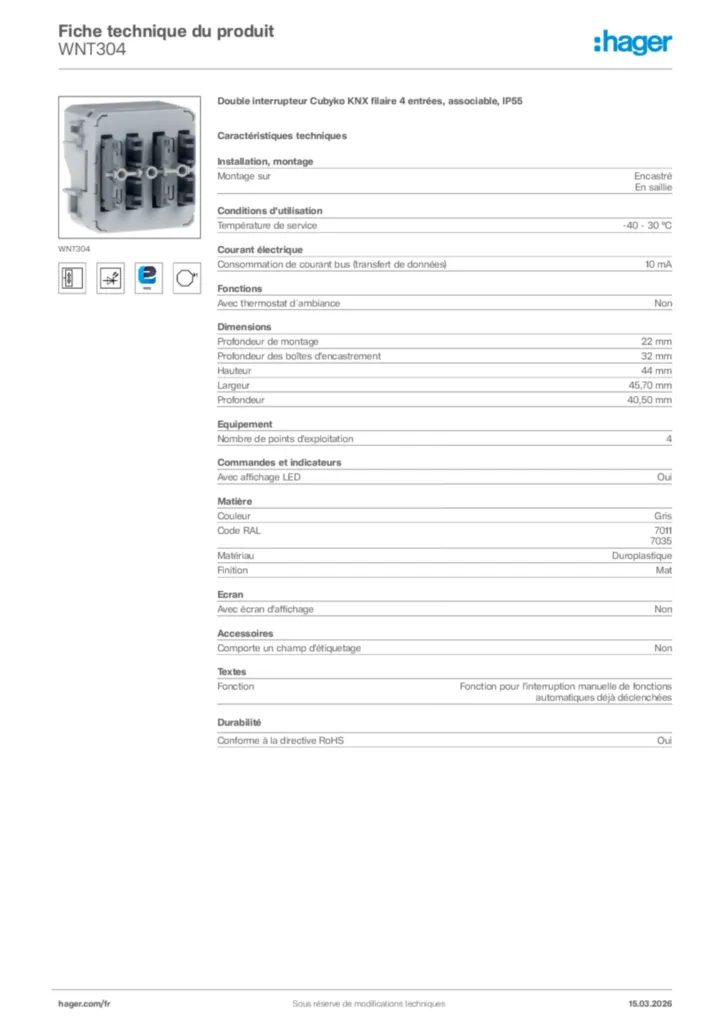

Hager Fiche technique du produit WNT304
Double interrupteur Cubyko KNX filaire 4 entrées, associable, IP55
PDF -
Guide d'installation
Notice d'instruction pour WNT3xxx - Cubyko Module poussoir/Module poussoir de groupe x touches (DE-EN, 2016-11)
Guide d'installation en-GB, de-DE 2016-12-19
PDF796,43 kB
Notice d'instruction pour WNT3xxx - Cubyko Module poussoir/Module poussoir de groupe x touches (FR-IT, 2016-11)
Guide d'installation fr-FR, it-IT 2016-12-19
PDF807,72 kB -
Manuel
Manuel en-GB, de-DE, fr-FR, nl-NL, it-IT, es-ES, sv-SE, pt-PT, pl-PL 2025-09-17
PDF5,48 MB -
Brochure
Brochure Les Solutions murales
gallery - essensya - 1930 - cubyko - athea
PDF7,11 MB -
Base de données des produits KNX
Logiciel d'application ETS du WNT3XX
Base de données des produits KNX en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2020-01-01
KNXPROD616,20 kB -
Guide d'application
Description de l'application ETS pourWNT30X-WNT33X - KNX Cubyko Module poussoir/Module poussoir de groupe 1/2 sorties avec coupleur de bus intégré (EN, 2016-12)
Guide d'application en-GB 2022-02-22
PDF2,33 MB
Description de l'application ETS pourWNT30X-WNT33X - KNX Cubyko Module poussoir/Module poussoir de groupe 1/2 sorties avec coupleur de bus intégré (EN, 2017-04)
Guide d'application en-GB 2015-02-09
PDF2,35 MB
Description de l'application ETS pourWNT30X-WNT33X - KNX Cubyko Module poussoir/Module poussoir de groupe 1/2 sorties avec coupleur de bus intégré (FR, 2016-12)
Guide d'application fr-FR 2022-02-22
PDF2,34 MB
Description de l'application ETS pourWNT30X-WNT33X - KNX Cubyko Module poussoir/Module poussoir de groupe 1/2 sorties avec coupleur de bus intégré (FR, 2017-04)
Guide d'application fr-FR 2015-02-09
PDF2,38 MB -
Outils
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques
URL
Outils de-DE 2025-11-25
URL -
Déclaration de conformité
Declaration of Conformity
Déclaration de conformité International 2021-05-04
PDF271,63 kB
