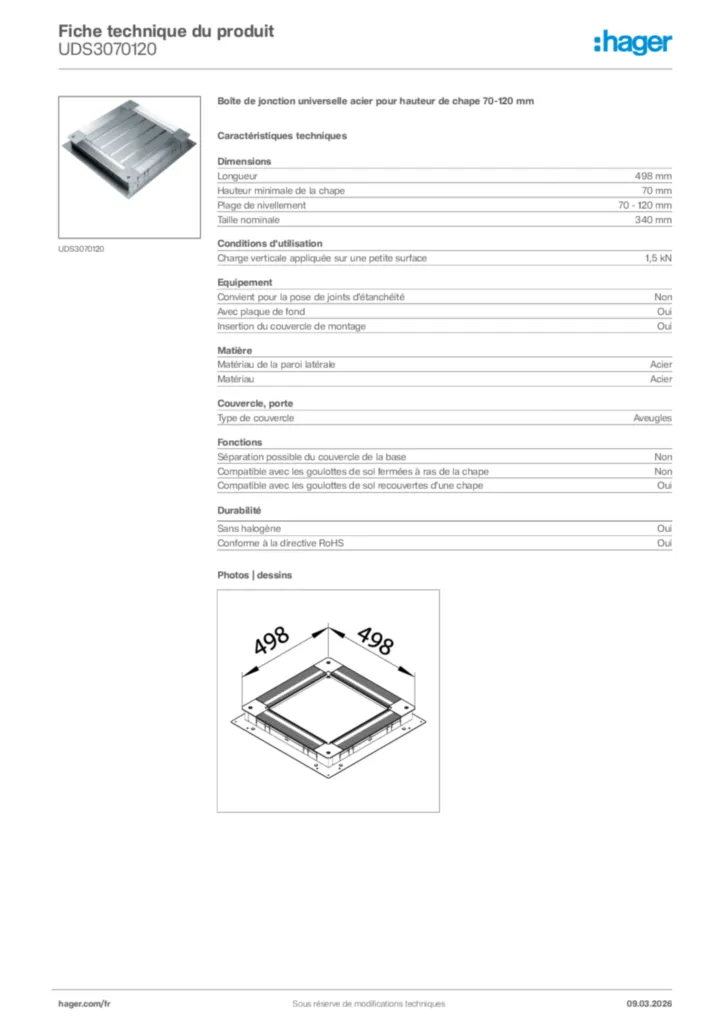

Boîte de jonction universelle acier pour hauteur de chape 70-120 mm UDS3070120
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires indispensables
Accessoires optionnels
-
Cadre de rehaussement pour boîtier de sol encastré 1 produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
-
Longueur498 mm
-
Hauteur minimale de la table70 mm
-
Plage de nivellement70 - 120 mm
-
Taille nominale340 mm
-
Charge maximale1,50 - 1,50 kN
-
Convient pour la pose de joints d'étanchéitéNon
-
Avec plaque de baseOui
-
Montage du porte-couvercleOui
-
Matériau de la paroi latéraleAcier
-
MatièreAcier
-
Type de couvercleAveugles
-
Possibilité de découplage de la partie supérieure et de la partie inférieureNon
-
Compatible avec les goulottes de sol fermées à ras de la chapeNon
-
Compatible avec les goulottes de sol recouvertes d'une chapeOui
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Mode d'emploi
Mode d'emploi International 2017-12-15
PDF4,28 MBMode d'emploi International 2018-02-06
PDF4,73 MBMode d'emploi International 2020-01-01
PDF236,11 kBMode d'emploi en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB -
Brochure
Brochure - Cheminement de câbles
Brochure fr-FR 2023-04-17
PDF13,95 MB -
Fichiers DXF
Fichiers DXF International 2022-11-28
DXF91,08 kB -
Fichiers STEP
Fichiers STEP International 2022-11-28
STP1,42 MB -
Product Drawing
Product Drawing International 2022-11-28
PDF34,99 kB -
Guide
Manuel Système d’installation de sol (EN, 2022-06)
Guide en-GB 2024-04-10
PDF99,70 MB -
Tutoriels
[Tutoriel] boîte de sol - installation dans une chape béton | Hager
Tutoriels fr-FR 2020-01-01
URL[Tutoriel] boîte de sol - installation dans un plancher technique | Hager
Tutoriels fr-FR 2020-01-01
URL
