Module actionneur KNX 20 sorties 16A/230V multi-applications intégrant les fonctions éclairage, ON/OFF, volets et stores pour charges capacitives configuration Mode Easy/ETS. Le TXM620D intègre les fonctions de minuterie, automatisme, 64 scènes, délestage, forçage.
EAN
3250616048782
Conditionnement
1 Pièce
Actionneur KNX 20 sorties 16A/230V configuration Mode Easy/ETS TXM620D
Produits similaires :
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Barrette de liaison transversale 1 produit(s) disponible(s)
Caractéristiques techniques
Connectivité
-
Avec système de bus EIB/KNXOui
-
Avec système bus radio-KNXNon
Réglages
-
Modes de configuration supportésETS, easy
Dimensions
-
Hauteur90 mm
-
Largeur en modules10
Installation, montage
-
Montage surRail DIN
Matière
-
CouleurGris clair
Equipement
-
Avec interrupteur pour commutation manuelleOui
-
Fréquence radio bidirectionnelleNon
Courant électrique
-
Courant assigné nominal16 A
-
Courant absorbé par bus (repos)3 mA
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Puissance de sortie2 300 W
-
Ampoules à incandescence et halogènes 230 V2 300 W
-
P max. avec lampes à incandescence2 300 - 2 300 W
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Tension d'alimentation du système30 V DC Via le bus
-
Tension de service par bus21 - 32 V
Sécurité
-
Classe de protection (IP)IP20
Conditions d'utilisation
-
Température de service-5 - 45 °C
Raccordement
-
Section de raccordement en câble rigide0.5 - 6 mm²
-
Section de raccordement en câble souple0.5 - 4 mm²
Textes
-
FonctionAvec fonctions de sécurité par ex. pour vent, pluie, alarme, Avec fonction de positionnement pour position de store et des lamelles, Avec fonction protection solaire
-
Type de raccordementAvec bornes à vis
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-

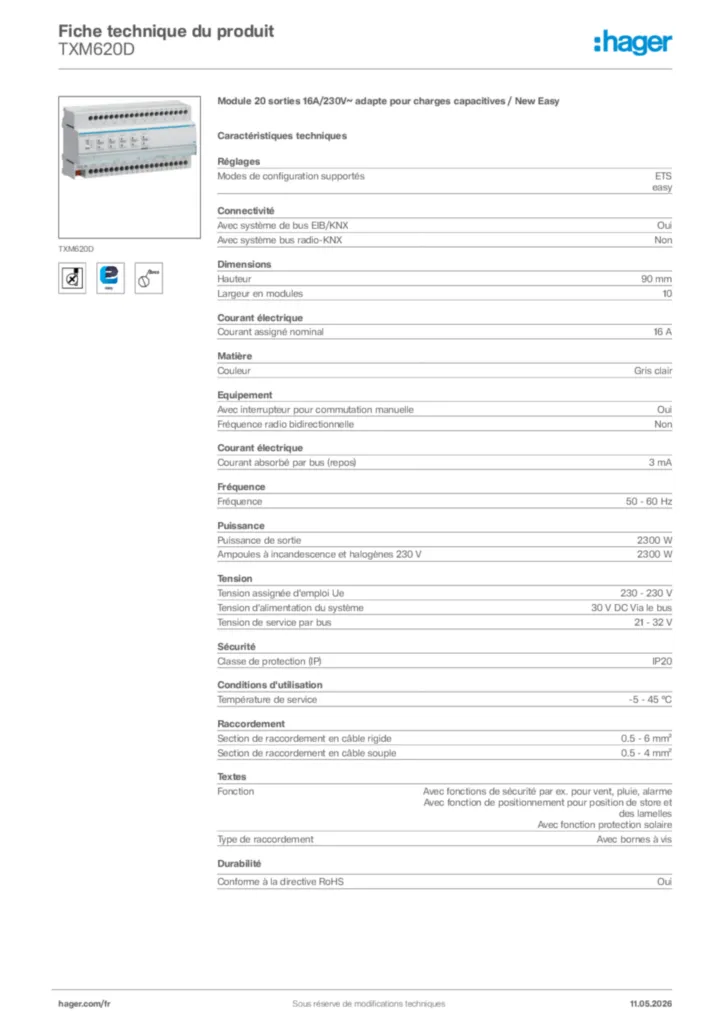

Fiche technique
Hager Fiche technique du produit TXM620D
Module 20 sorties 16A/230V~ adapte pour charges capacitives / New Easy
PDF -
Guide d'installation
Notice TXM6xx-TYM6xx
Guide d'installation en-GB 2016-11-28
PDF1,53 MB
Notice TXM6xx-TYM6xx
Guide d'installation fr-FR, nl-NL 2016-11-28
PDF2,33 MB -
Base de données des produits KNX
Logiciel d'application ETS du TXM620D
Base de données des produits KNX en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2020-01-01
KNXPROD1,41 MB -
Guide d'application
Descriptif d'application ETS du TXM616D
Guide d'application en-GB, pl-PL 2013-11-27
PDF9,16 MB
Descriptif d'application ETS du TXM616D
Guide d'application fr-FR 2013-01-15
PDF6,50 MB -
