Détecteur de présence 360° KNX avec relais intégré encastré plafond TCC520E
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Accessoires pour détecteur de mouvement 3 produit(s) disponible(s)
Complétez votre système
-
EEK005
Boîtier pour montage détecteurs de présence en saillie KNX
18,84 € HT / Pièce* -
EE807Télécommande installateur pour détecteur de présence 360° monobloc KNX
78,08 € HT / Pièce* -
EE808Télécommande utilisateur pour détecteur de présence 360° monobloc KNX
69,42 € HT / Pièce*
Caractéristiques techniques
Dimensions
-
Hauteur d'installation4 - 4 m
-
Hauteur de montage recommandée2,5 - 3,5 m
Réglages
-
Modes de configuration supportésETS
-
Temporisation minimal60 s
Fonctions
-
Max. temporisation60 min
Connectivité
-
Avec système bus radio-KNXNon
Tension
-
Tension de service par bus21 - 32 V
Eléments fournis
-
Raccordement bus incl.Oui
Courant électrique
-
Consommation de courant bus (transfert de données)12 mA
Détection
-
Angle de détection360 - 360
-
Angle de détection horizontal360 - 360
Conditions d'utilisation
-
Température de service-10 - 45 °C
Matière
-
MatériauAcrylonitrile butadiène styrène (ABS), Polycarbonate (PC)
Textes
-
Mode de fonctionnementModes de fonctionnement : automatique, semi-automatique, test
-
FonctionEnchaînement de plusieurs détecteurs pour l'extension de la zone de détection
-
Mode d'installationAvec ressorts pour intégration dans les faux-plafonds
Distance de portée
-
Portée max. frontale7 m
-
Largeur de portée max.8 m
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Fiche technique

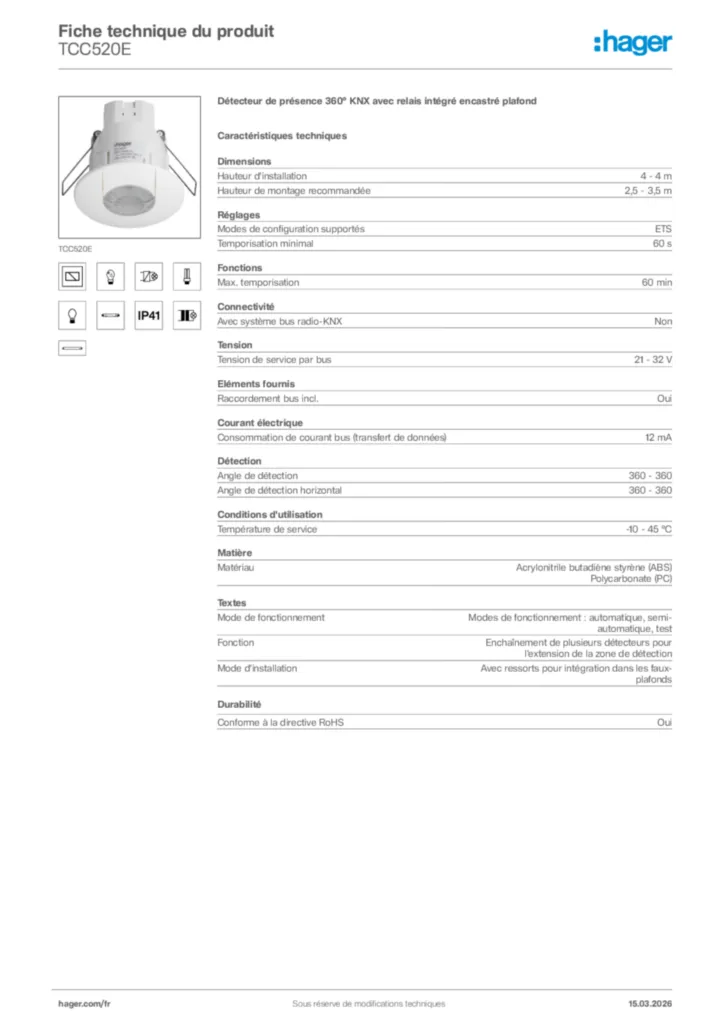

Hager Fiche technique du produit TCC520E
Détecteur de présence 360° KNX avec relais intégré encastré plafond
PDF -
Guide d'installation
ID1_TCC520E_DETECTEUR_DE_PRESENCE_6LE002255C
Guide d'installation en-GB, fr-FR, de-DE, nl-NL 2019-08-23
PDF319,52 kB
ID1_TCC520E_DETECTEUR_DE_PRESENCE_6LE002256C
Guide d'installation en-GB, es-ES, it-IT, pt-PT 2019-08-23
PDF329,60 kB
Notice pour détecteur de presence TCC520E
Guide d'installation en-GB, fr-FR 2019-10-24
PDF276,21 kB -
Brochures techniques & CCTP
Gestion des Communs - Fiche Prescription - CCTP
pour la gestion des communs
PDF404,72 kB
Gestion des Eclairages - Fiche Prescription - CCTP
pour la Gestion de l'éclairage
PDF442,91 kB -
Base de données des produits KNX
Logiciel d'application ETS du TCC520E
Base de données des produits KNX da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
KNXPROD128,30 kB
Logiciel d'application ETS du TCC520E
Base de données des produits KNX da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
VD5145,53 kB -
Déclaration de conformité
Déclaration de conformité International 2022-11-08
PDF143,55 kB
