Inverseur avec point zéro 63A 2P 230 - 230VAC 4 modules SF263
Le SF263 est un inverseur avec point zéro commun en haut 2 pôles modulaire de Hager. Son intensité nominale de 63A sous230 - 230VAC et ses bornes décalées sur 4 modules en font une solution idéale pour assurer la commutation manuelle entre le réseau et l'alimentation d'urgence dans les tableaux électriques notamment dans les installations tertiaires. Il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.
EAN
3250615561008
Conditionnement
1 Pièce
Prix
297,04 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits

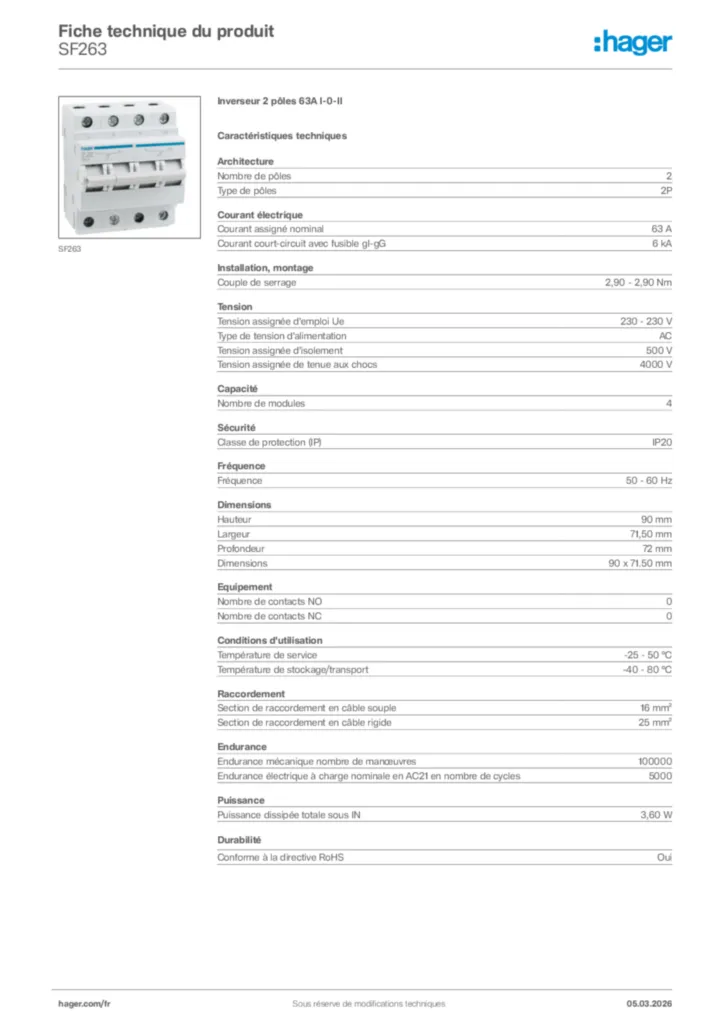

Caractéristiques techniques
Architecture
-
Nombre de pôles2
-
Type de pôles2P
Courant électrique
-
Courant assigné nominal63 A
-
Courant court-circuit avec fusible gI-gG6 kA
Installation, montage
-
Couple de serrage2,90 - 2,90 Nm
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
Capacité
-
Nombre de modules4
Sécurité
-
Classe de protection (IP)IP20
Fréquence
-
Fréquence50 - 60 Hz
Dimensions
-
Hauteur90 mm
-
Largeur71,50 mm
-
Profondeur72 mm
Equipement
-
Nombre de contacts à fermeture0
-
Nombre de contacts à ouverture0
Conditions d'utilisation
-
Température de service-25 - 50 °C
-
Température de stockage/transport-40 - 80 °C
Raccordement
-
Section de raccordement en câble souple16 mm²
-
Section de raccordement en câble rigide25 mm²
Endurance
-
Endurance mécanique nombre de manœuvres100 000
-
Endurance électrique à charge nominale en AC21 en nombre de cycles5 000
Puissance
-
Puissance dissipée totale sous IN3,60 W
