Inverseur avec point zéro 25A 1P 230 - 230VAC 1 module SFT125
Le SFT125 est un inverseur avec point zéro commun en haut 1 pôle modulaire de Hager. Son intensité nominale de 25A sous230 - 230VAC et ses bornes décalées sur 1 module en font une solution idéale pour assurer la commutation manuelle entre le réseau et l'alimentation d'urgence dans les tableaux électriques notamment dans les installations tertiaires. Il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.
EAN
3250615510747
Conditionnement
12 Pièces
Prix
48,19 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)
Caractéristiques techniques
Architecture
-
Nombre de pôles1
-
Position du neutreSans neutre
-
Type de pôles1P
Courant électrique
-
Courant assigné nominal25 A
-
Pouvoir de fermeture à 400 V en AC23A529 A
-
Courant court-circuit avec fusible gI-gG0,37 kA
-
Courant assigné d'emploi en AC21 en catégorie A25 A
-
Courant assigné d'emploi en AC21 en catégorie B25 A
-
Courant assigné d'emploi en AC22 en catégorie A25 A
-
Courant assigné d'emploi en AC22 en catégorie B25 A
-
Pouvoir de fermeture en court-circuit Icm sous 240V AC selon IEC 60947-30,52 kA
-
Courant assigné admissible Icw 1s IEC609470,37 kA
Installation, montage
-
Couple de serrage1,80 - 1,80 Nm
-
Type de raccordement bas pour produits modulairesBorne à vis
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement440 V
-
Tension assignée de tenue aux chocs4 000 V
Capacité
-
Nombre de modules1
Sécurité
-
Classe de protection (IP)IP20
Fréquence
-
Fréquence50 - 60 Hz
Dimensions
-
Hauteur83 mm
-
Largeur17,50 mm
-
Profondeur70 mm
Equipement
-
Nombre de contacts à fermeture0
-
Nombre de contacts à ouverture0
Conditions d'utilisation
-
Température de service-20 - 50 °C
-
Température de stockage/transport-40 - 80 °C
Raccordement
-
Section de raccordement en câble souple1.5 - 10 mm²
-
Section de raccordement en câble rigide1.5 - 16 mm²
Endurance
-
Endurance mécanique nombre de manœuvres200 000
-
Endurance électrique à charge nominale en AC21 en nombre de cycles25 000
-
Endurance électrique à charge nominale en AC22 en nombre de cycles25 000
Puissance
-
Puissance dissipée totale sous IN0,90 W
-
Puissance dissipée par pôle à In0,90 W
Connectivité
-
Alignement des bornes basses pour produits modulairesBorne décalée
-
Alignement des bornes hautes pour produits modulairesBorne décalée
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Brochures techniques & CCTP
GTL - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2022-12-21
PDF854,27 kB -

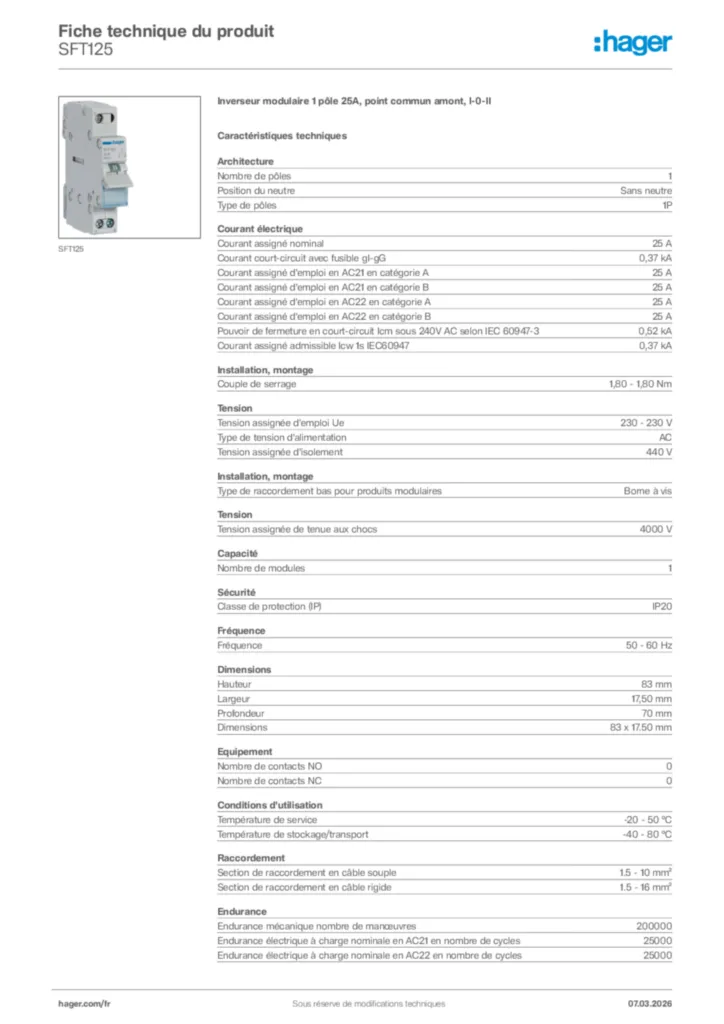

Fiche technique
