Interrupteur modulaire 4 pôles 25A SBN425
EAN
3250615510112
Conditionnement
1 Pièce
Prix
76,34 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)
-
Interverouillage 1 produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
Architecture
-
Nombre de pôles4
-
Position du neutreSans neutre
-
Type de pôles4P
Courant électrique
-
Courant assigné nominal25 A
-
Pouvoir de fermeture à 400 V en AC23A529 A
-
Courant court-circuit avec fusible gI-gG0,37 kA
-
Courant assigné d'emploi en AC21 en catégorie A25 A
-
Courant assigné d'emploi en AC21 en catégorie B25 A
-
Courant assigné d'emploi en AC22 en catégorie A25 A
-
Courant assigné d'emploi en AC22 en catégorie B25 A
-
Courant assigné d'emploi en AC23 en catégorie A10 A
-
Courant assigné d'emploi en AC23 en catégorie B10 A
-
Pouvoir de fermeture en court-circuit Icm sous 415 V AC selon IEC 60947-30,52 kA
-
Courant assigné admissible sous 1 seconde IEC 609470,37 kA
Installation, montage
-
Couple de serrage1,80 - 1,80 Nm
-
Type de raccordement bas pour produits modulairesBorne à vis
Tension
-
Tension assignée d'emploi Ue400 - 400 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement440 V
-
Tension assignée de tenue aux chocs4 000 V
Capacité
-
Nombre de modules2
Sécurité
-
Indice de protection IPIP20
Fréquence
-
Fréquence50 - 60 Hz
Dimensions
-
Hauteur83 mm
-
Largeur35 mm
-
Profondeur68 mm
Equipement
-
Nombre de contacts à fermeture4
-
Nombre de contacts à ouverture0
Conditions d'utilisation
-
Température de service-20 - 70 °C
-
Température de stockage/transport-40 - 80 °C
Raccordement
-
Section de raccordement en câble souple1.5 - 10 mm²
-
Section de raccordement en câble rigide1.5 - 16 mm²
Endurance
-
Endurance mécanique nombre de manœuvres200 000
-
Endurance électrique à charge nominale en AC21 en nombre de cycles25 000
-
Endurance électrique à charge nominale en AC22 en nombre de cycles25 000
Puissance
-
Puissance dissipée totale sous IN3,60 W
-
Puissance dissipée par pôle à In0,90 W
Connectivité
-
Alignement des bornes basses pour produits modulairesBorne décalée
-
Alignement des bornes hautes pour produits modulairesBorne décalée
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Documents
-
Image produit
-
Brochures techniques & CCTP
GTL - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2022-12-21
PDF854,27 kB -

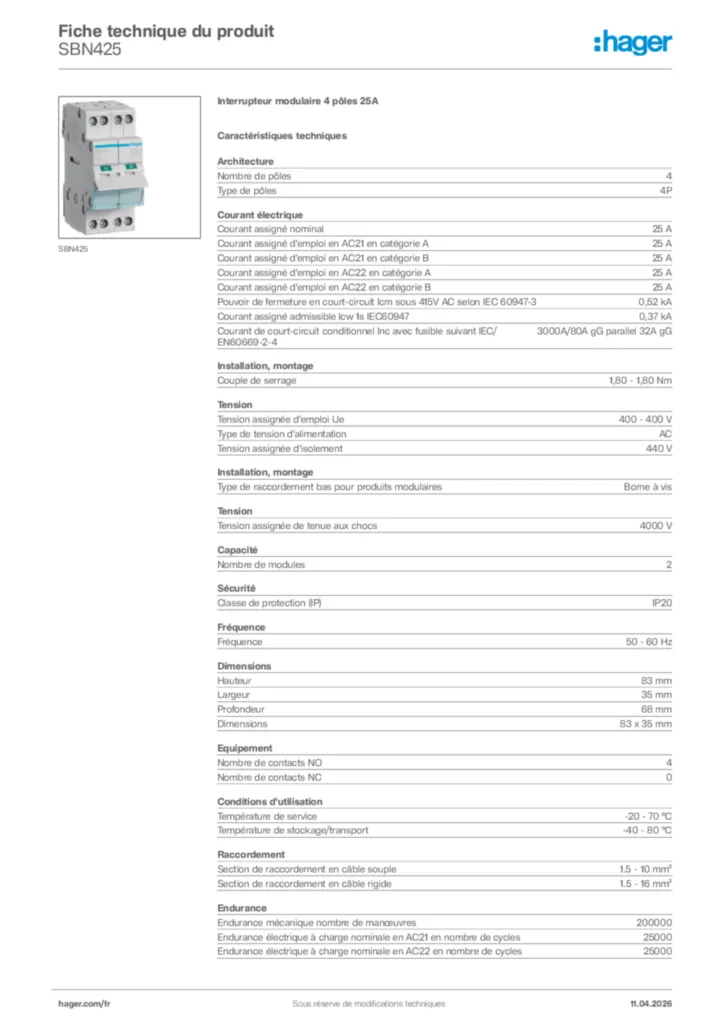

Fiche technique
