Interrupteur modulaire 2 pôles 32A SBN232
EAN
3250615510136
Conditionnement
1 Pièce
Prix
39,84 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s) -
Interverouillage 1 produit(s) disponible(s)
Caractéristiques techniques
Architecture
-
Nombre de pôles2
-
Position du neutreSans neutre
-
Type de pôles2P
Courant électrique
-
Courant assigné nominal32 A
-
Pouvoir de fermeture à 400 V en AC23A677 A
-
Courant court-circuit avec fusible gI-gG0,48 kA
-
Courant assigné d'emploi en AC21 en catégorie A32 A
-
Courant assigné d'emploi en AC21 en catégorie B32 A
-
Courant assigné d'emploi en AC22 en catégorie A32 A
-
Courant assigné d'emploi en AC22 en catégorie B32 A
-
Courant assigné d'emploi en AC23 en catégorie A10 A
-
Courant assigné d'emploi en AC23 en catégorie B10 A
-
Pouvoir de fermeture en court-circuit Icm sous 240 V AC selon IEC 60947-30,67 kA
-
Courant assigné admissible sous 1 seconde IEC 609470,48 kA
Installation, montage
-
Couple de serrage1,80 - 1,80 Nm
-
Type de raccordement bas pour produits modulairesBorne à vis
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement440 V
-
Tension assignée de tenue aux chocs4 000 V
Capacité
-
Nombre de modules1
Sécurité
-
Indice de protection IPIP20
Fréquence
-
Fréquence50 - 60 Hz
Dimensions
-
Hauteur83 mm
-
Largeur17,50 mm
-
Profondeur68 mm
Equipement
-
Nombre de contacts à fermeture2
-
Nombre de contacts à ouverture0
Conditions d'utilisation
-
Température de service-20 - 70 °C
-
Température de stockage/transport-40 - 80 °C
Raccordement
-
Section de raccordement en câble souple1.5 - 10 mm²
-
Section de raccordement en câble rigide1.5 - 16 mm²
Endurance
-
Endurance mécanique nombre de manœuvres200 000
-
Endurance électrique à charge nominale en AC21 en nombre de cycles25 000
-
Endurance électrique à charge nominale en AC22 en nombre de cycles25 000
Puissance
-
Puissance dissipée totale sous IN3 W
-
Puissance dissipée par pôle à In1,50 W
Connectivité
-
Alignement des bornes basses pour produits modulairesBorne décalée
-
Alignement des bornes hautes pour produits modulairesBorne décalée
Documents
-
Image produit
-
Brochures techniques & CCTP
GTL - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2022-12-21
PDF854,27 kB -

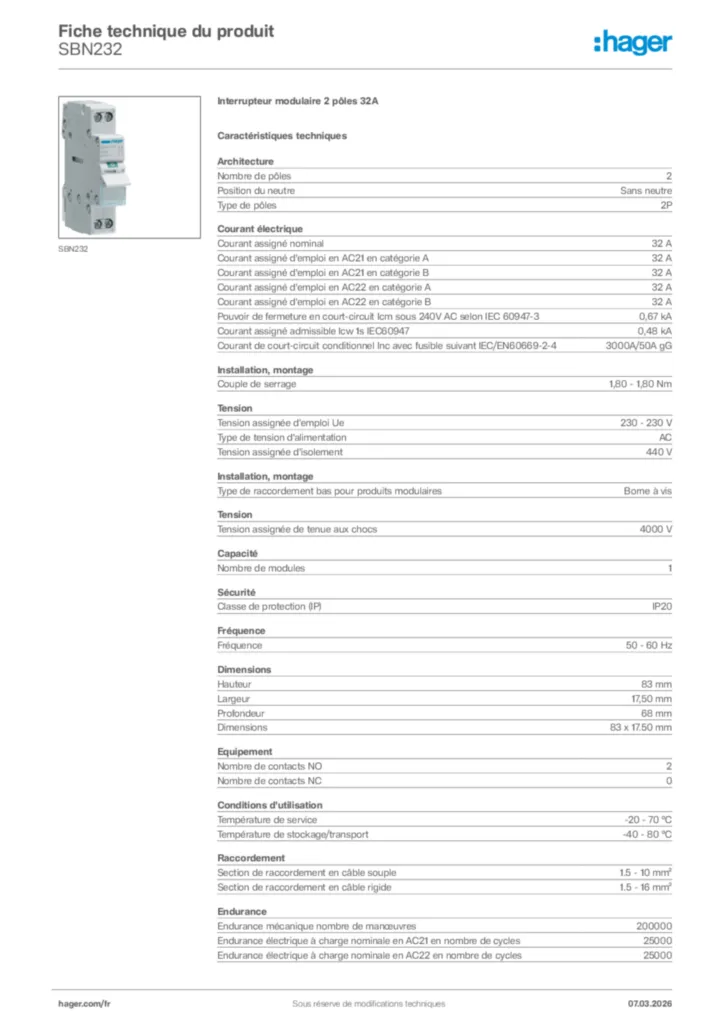

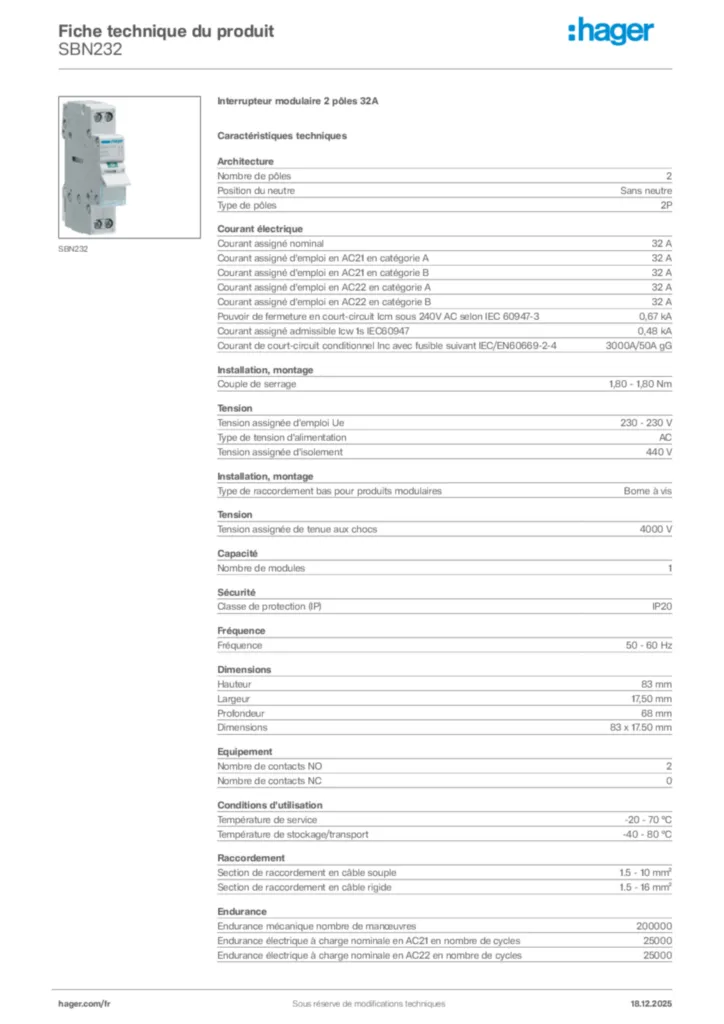

Fiche technique
