Disjoncteur 32A 3P 20kA Courbe C 3modules NRN332

Name: NRN332
Brand: Hager
SKU: NRN3327
Price: 295.9 EUR

Le disjoncteur Hager NRN332 d'une capacité de 32 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure de 20kA et sa courbe C permettent une déconnexion rapide en cas de surintensités élevées, idéal pour les installations tertiaires. Grâce à ses bornes alignées sur 3 modules, il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.

EAN

3250614645198

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

295,90 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

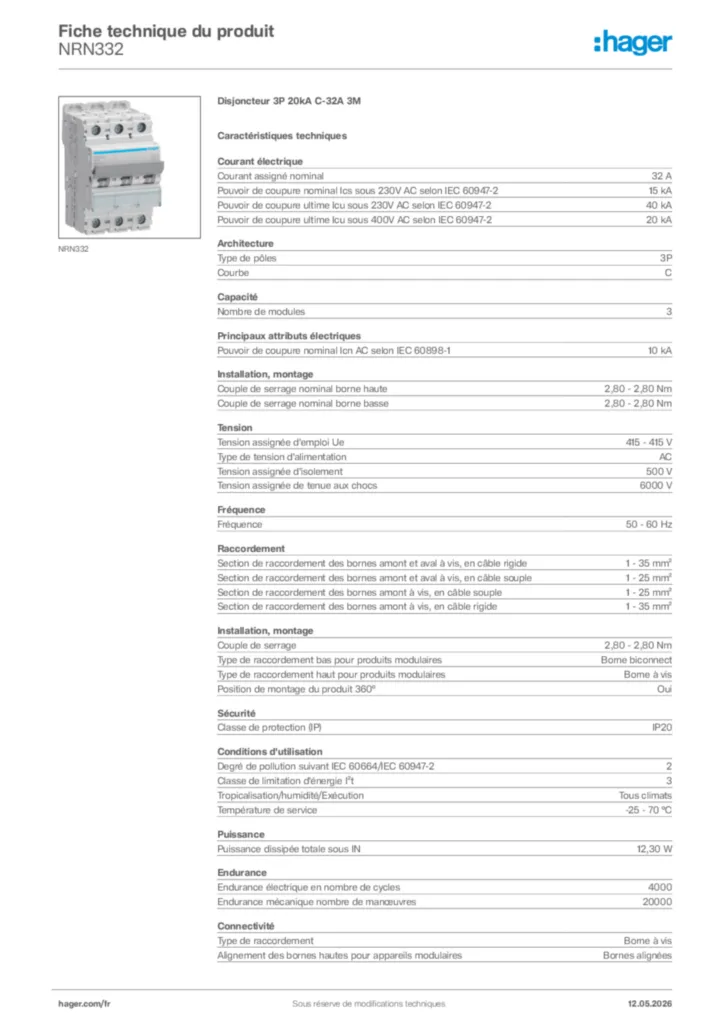

Fiche produit

Complétez votre système

Fonctions de séparation de phase 1 produit(s) disponible(s)
Bloc différentiel de type AC 3 produit(s) disponible(s)
Accessoires pour barres omnibus 1 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Rail de phase 1 produit(s) disponible(s)
Déclencheur de sous-tension et de surtension 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

32 A
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

15 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

10 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

20 kA
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

40 kA

Type de pôles

3P
Courbe

C

Nombre de modules

3

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

10 kA

Tension assignée d'emploi Ue

415 - 415 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6 000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Classe de protection (IP)

IP20

Degré de pollution suivant IEC 60664/IEC 60947-2

2
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Tous climats
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

12,30 W

Endurance électrique en nombre de cycles

4 000
Endurance mécanique nombre de manœuvres

20 000

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

83 mm
Largeur

52,50 mm
Profondeur

70 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
