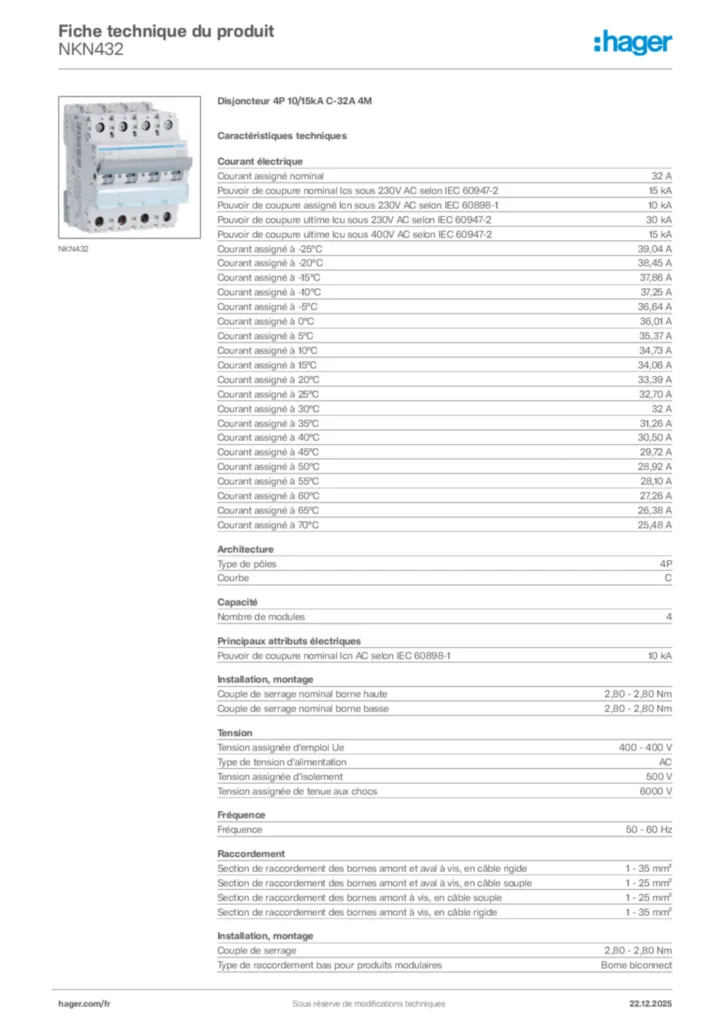

NKN432 - Disjoncteur 4P 10/15kA C-32A 4M

NKN432 - Disjoncteur 4P 10/15kA C-32A 4M

NKN432 - Disjoncteur 4P 10/15kA C-32A 4M

NKN432 - Disjoncteur 4P 10/15kA C-32A 4M

Appareillages modulaires

Disjoncteur 4P 10/15kA C-32A 4M NKN432

EAN

3250614629822

Conditionnement

1 pièce

361,71 €

HT/ pièce *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Complétez votre système

Accessoires optionnels

Bloc différentiel de type AC 4 produit(s) disponible(s)
Bloc différentiel de TYPE A-HI (haute immunité) 6 produit(s) disponible(s)
Bloc différentiel de type AC S 2 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Voir plus 12 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

32 A
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2

15 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

10 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2

15 kA
Courant assigné à -25°C

39,04 A
Courant assigné à -20°C

38,45 A
Courant assigné à -15°C

37,86 A
Courant assigné à -10°C

37,25 A
Courant assigné à -5°C

36,64 A
Courant assigné à 0°C

36,01 A
Courant assigné à 5°C

35,37 A
Courant assigné à 10°C

34,73 A
Courant assigné à 15°C

34,06 A
Courant assigné à 20°C

33,39 A
Courant assigné à 25°C

32,70 A
Courant assigné à 30°C

32 A
Courant assigné à 35°C

31,26 A
Courant assigné à 40°C

30,50 A
Courant assigné à 45°C

29,72 A
Courant assigné à 50°C

28,92 A
Courant assigné à 55°C

28,10 A
Courant assigné à 60°C

27,26 A
Courant assigné à 65°C

26,38 A
Courant assigné à 70°C

25,48 A

Type de pôles

4P
Courbe

C

Nombre de modules

4

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

10 kA
Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm

Tension assignée d'emploi Ue

400 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6 000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit sous 360°

Oui

Indice de protection IP

IP20

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

16,50 W

Endurance électrique en nombre de cycles

4 000
Endurance mécanique nombre de manœuvres

20 000

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour produits modulaires

Bornes alignées
Alignement des bornes basses pour produits modulaires

Bornes alignées

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme RoHS Oui
