Appareillages modulaires

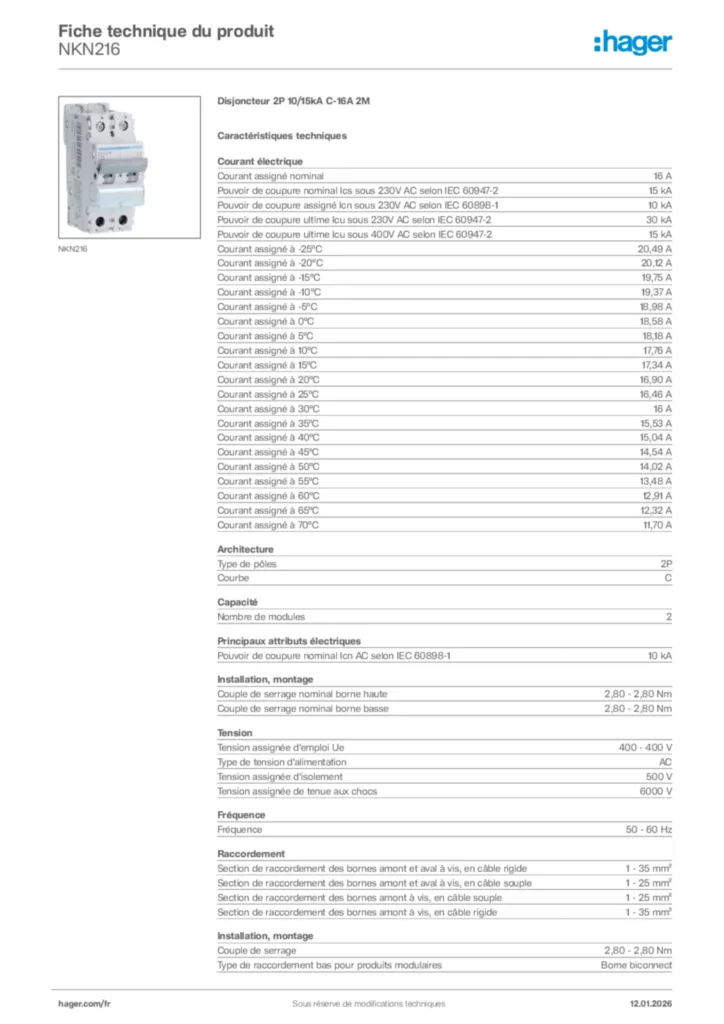

Disjoncteur 2P 10/15kA C-16A 2M NKN216

EAN

3250614629495

Conditionnement

1 Pièce

164,22 €

HT/ Pièce *

Accessoires
Caractéristiques techniques
Documents
Plus de produits

Complétez votre système

Accessoires optionnels

Bloc différentiel de type AC 6 produit(s) disponible(s)
Bloc différentiel de TYPE A-HI (haute immunité) 8 produit(s) disponible(s)
Bloc différentiel de type AC S 2 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Voir plus 10 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

16 A
Pouvoir de coupure de service Ics sous 230 V AC selon IEC 60947-2

15 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC 60898-1

10 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC 60947-2

15 kA
Courant assigné à -25°C

20,49 A
Courant assigné à -20°C

20,12 A
Courant assigné à -15°C

19,75 A
Courant assigné à -10°C

19,37 A
Courant assigné à -5°C

18,98 A
Courant assigné à 0°C

18,58 A
Courant assigné à 5°C

18,18 A
Courant assigné à 10°C

17,76 A
Courant assigné à 15°C

17,34 A
Courant assigné à 20°C

16,90 A
Courant assigné à 25°C

16,46 A
Courant assigné à 30°C

16 A
Courant assigné à 35°C

15,53 A
Courant assigné à 40°C

15,04 A
Courant assigné à 45°C

14,54 A
Courant assigné à 50°C

14,02 A
Courant assigné à 55°C

13,48 A
Courant assigné à 60°C

12,91 A
Courant assigné à 65°C

12,32 A
Courant assigné à 70°C

11,70 A

Type de pôles

2P
Courbe

C

Nombre de modules

2

Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1

10 kA
Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm

Tension assignée d'emploi Ue

400 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6 000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit sous 360°

Oui

Indice de protection IP

IP20

Degré de pollution suivant IEC 60664/IEC 60947-2

2
Classe de limitation d'énergie I²t

3
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

5,34 W

Endurance électrique en nombre de cycles

4 000
Endurance mécanique nombre de manœuvres

20 000

Type de connection/prise

Borne à vis
Alignement des bornes hautes pour produits modulaires

Bornes alignées
Alignement des bornes basses pour produits modulaires

Bornes alignées

Hauteur

83 mm
Largeur

35 mm
Profondeur

70 mm
