Appareillages modulaires

Disjoncteur 2P 10/15kA C-10A 2M NKN210

EAN

3250614629471

Conditionnement

1 Pièce

164,23 €

HT/ Pièce *

Accessoires
Caractéristiques techniques
Documents
Plus de produits

Complétez votre système

Accessoires optionnels

Bloc différentiel de type AC 6 produit(s) disponible(s)
Bloc différentiel de TYPE A-HI (haute immunité) 8 produit(s) disponible(s)
Bloc différentiel de type AC S 2 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Voir plus 10 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

10 A
Pouvoir de coupure de service Ics sous 230 V AC selon IEC 60947-2

15 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC 60898-1

10 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC 60947-2

15 kA
Courant assigné à -25°C

12,86 A
Courant assigné à -20°C

12,63 A
Courant assigné à -15°C

12,39 A
Courant assigné à -10°C

12,15 A
Courant assigné à -5°C

11,90 A
Courant assigné à 0°C

11,65 A
Courant assigné à 5°C

11,39 A
Courant assigné à 10°C

11,13 A
Courant assigné à 15°C

10,86 A
Courant assigné à 20°C

10,58 A
Courant assigné à 25°C

10,29 A
Courant assigné à 30°C

10 A
Courant assigné à 35°C

9,70 A
Courant assigné à 40°C

9,39 A
Courant assigné à 45°C

9,06 A
Courant assigné à 50°C

8,73 A
Courant assigné à 55°C

8,38 A
Courant assigné à 60°C

8,02 A
Courant assigné à 65°C

7,64 A
Courant assigné à 70°C

7,24 A

Type de pôles

2P
Courbe

C

Nombre de modules

2

Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1

10 kA
Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm

Tension assignée d'emploi Ue

400 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6 000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit sous 360°

Oui

Indice de protection IP

IP20

Degré de pollution suivant IEC 60664/IEC 60947-2

2
Classe de limitation d'énergie I²t

3
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

4,13 W

Endurance électrique en nombre de cycles

4 000
Endurance mécanique nombre de manœuvres

20 000

Type de connection/prise

Borne à vis
Alignement des bornes hautes pour produits modulaires

Bornes alignées
Alignement des bornes basses pour produits modulaires

Bornes alignées

Hauteur

83 mm
Largeur

35 mm
Profondeur

70 mm

Documents

Image produit

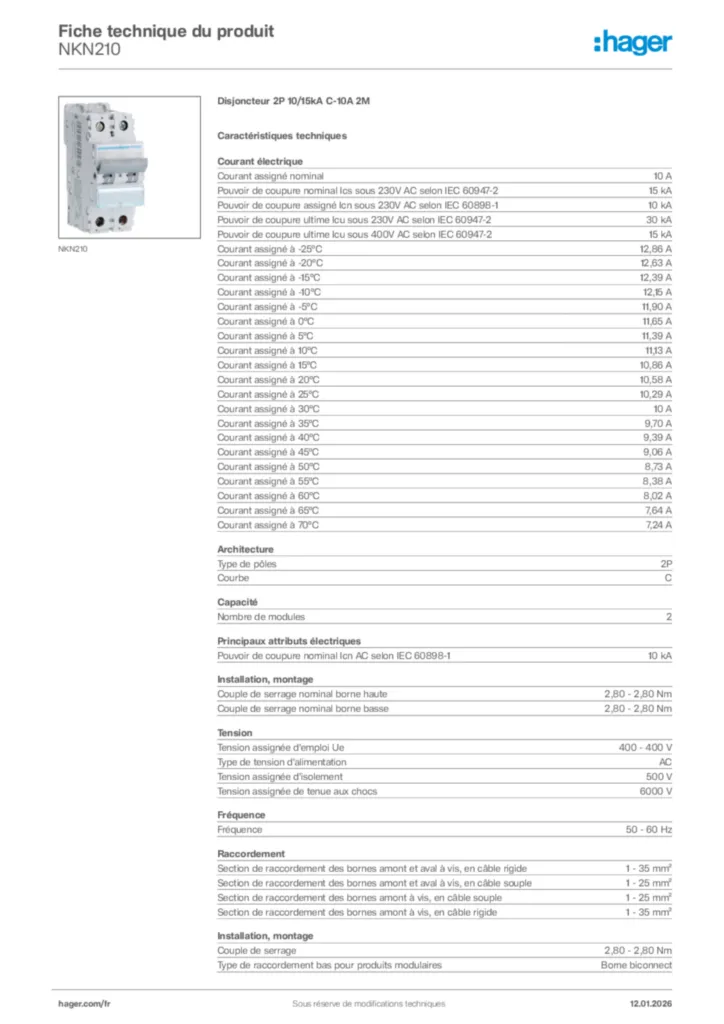

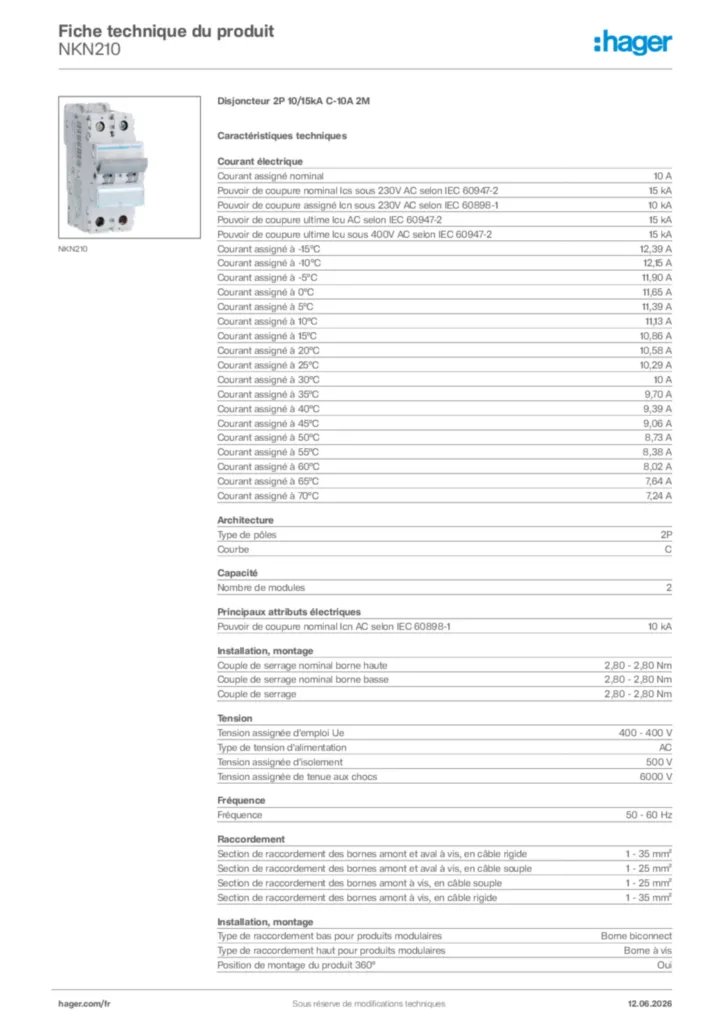

Image produit NKN210
