Disjoncteur 3P+N 6-10kA courbe D - 10A 3 modules NGT810

Name: NGT810
Brand: Hager
SKU: NGT810
Price: 278.75 EUR

EAN

3250614635861

Conditionnement

1 Pièce

Prix

278,75 €

HT/ Pièce *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

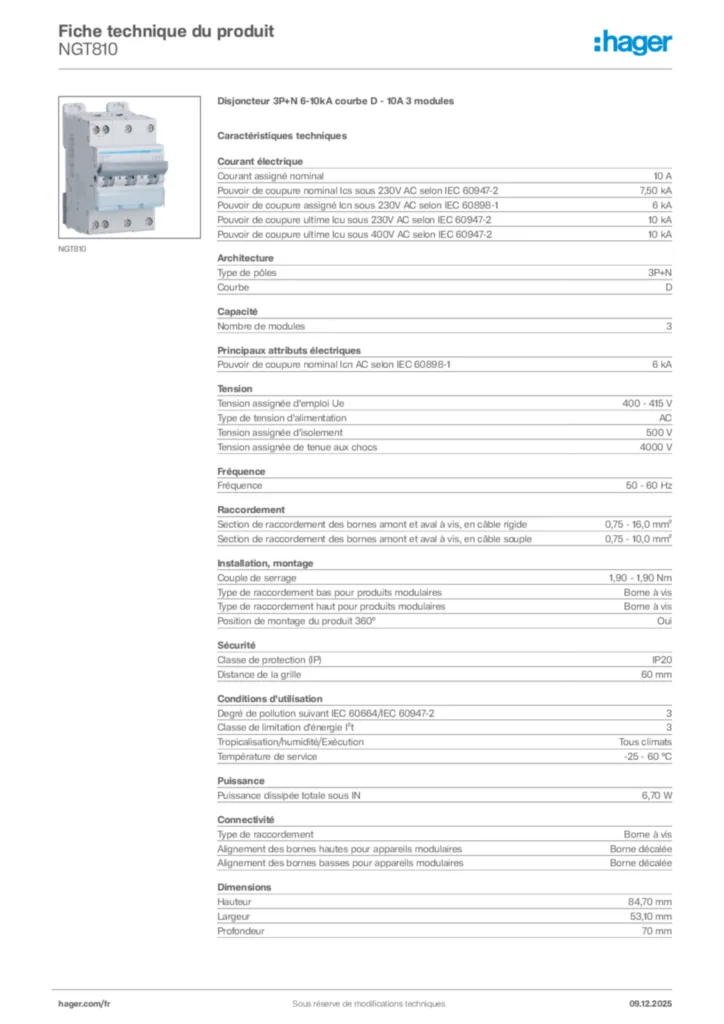

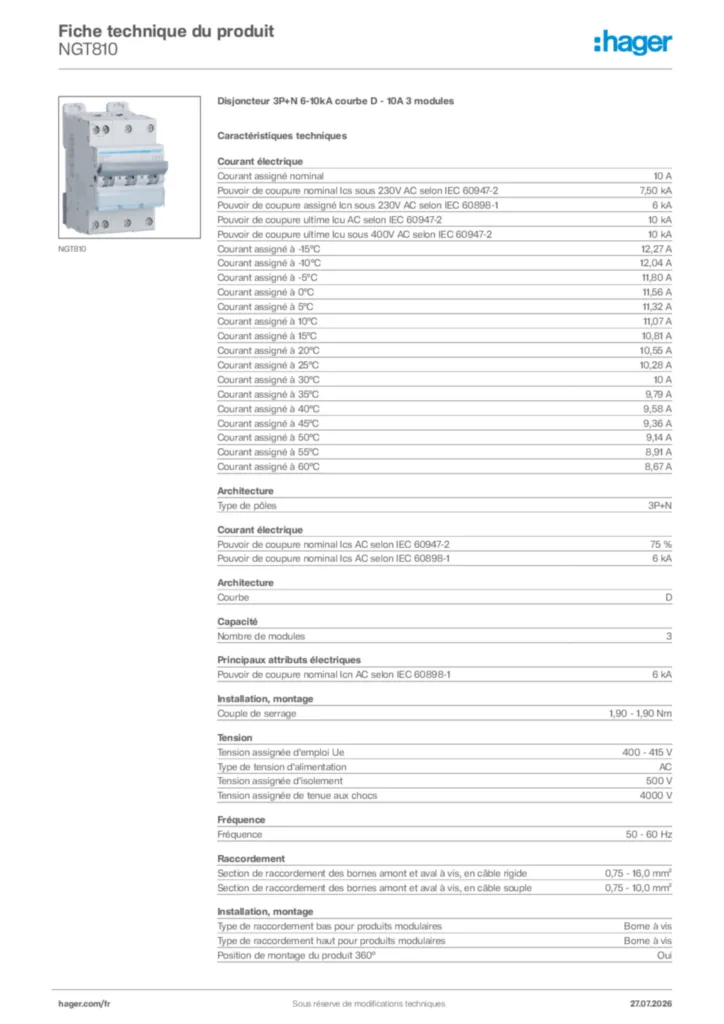

Fiche produit

Complétez votre système

Accessoires optionnels

Bloc différentiel de type AC 4 produit(s) disponible(s)
Bloc différentiel de TYPE A-HI (haute immunité) 6 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur à sous-tension 2 produit(s) disponible(s)
Voir plus 2 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

10 A
Pouvoir de coupure de service Ics sous 230 V AC selon IEC 60947-2

7,50 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC 60898-1

6 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC 60947-2

10 kA

Type de pôles

3P+N
Courbe

D

Nombre de modules

3

Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1

6 kA

Tension assignée d'emploi Ue

400 - 415 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4 000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

0,75 - 16,0 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

0,75 - 10,0 mm²

Couple de serrage

1,90 - 1,90 Nm
Type de raccordement bas pour produits modulaires

Borne à vis
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit sous 360°

Oui

Degré de pollution suivant IEC 60664/IEC 60947-2

3
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Tous climats

Puissance dissipée totale sous IN

6,70 W

Type de connection/prise

Borne à vis
Alignement des bornes hautes pour produits modulaires

Borne décalée
Alignement des bornes basses pour produits modulaires

Borne décalée

Hauteur

84,70 mm
Largeur

53,10 mm
Profondeur

70 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
