Bloc différentiel 25A 30mA 3P+N type F à bornes décalées BDF425F
Le bloc différentiel BDF425F 3P+N 25A 30mA type F assure la protection contre les fuites de courant à la terre et est adapté pour les installations tertiaires. Il s'associe aux disjoncteurs 3P+N à bornes décalées inférieurs à 25A Hager. Ce dispositif de 25 ampères avec une sensibilité de 30 milliampères détecte les courants de défaut de type F. Il est idéal pour assurer la protection des personnes et permet d'interrompre automatiquement le courant électrique en cas de défaut d'isolement.
EAN
3250611312680
Conditionnement
1 Pièce
Outils de conception
Prix
562,53 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Produits compatibles
-
Produits liés 10 produit(s) disponible(s)
Produits liés
-
NGT825Disjoncteur 3P+N 6-10kA courbe D - 25A 3 modules
302,08 € HT / Pièce* -
NGT820Disjoncteur 3P+N 6-10kA courbe D - 20A 3 modules
293,51 € HT / Pièce* -
NGT816Disjoncteur 3P+N 6-10kA courbe D - 16A 3 modules
284,20 € HT / Pièce* -
NGT810Disjoncteur 3P+N 6-10kA courbe D - 10A 3 modules
290,02 € HT / Pièce* -
NGT806Disjoncteur 3P+N 6-10kA courbe D - 6A 3 modules
325,13 € HT / Pièce* -
NFT825Disjoncteur 3P+N 6-10kA courbe C - 25A 3 modules
205,17 € HT / Pièce* -
NFT820Disjoncteur 3P+N 6-10kA courbe C - 20A 3 modules
190,65 € HT / Pièce* -
NFT816Disjoncteur 3P+N 6-10kA courbe C - 16A 3 modules
189,34 € HT / Pièce* -
NFT810Disjoncteur 3P+N 6-10kA courbe C - 10A 3 modules
187,30 € HT / Pièce* -
NFT806
Disjoncteur 3P+N 6-10kA courbe C - 6A 3 modules
235,30 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal25 A
-
Courant différentiel assigné Idn30 mA
Architecture
-
Nombre de pôles4
Sécurité
-
Type de protection différentielleF
Capacité
-
Nombre de modules2
Fréquence
-
Fréquence50 - 50 Hz
Puissance
-
Puissance dissipée totale sous IN2,8 W
Installation, montage
-
Couple de serrage1,90 - 1,90 Nm
-
Couple de serrage nominal borne basse1,90 - 1,90 Nm
Endurance
-
Endurance électrique en nombre de cycles1 000
-
Endurance mécanique nombre de manœuvres6 000
Tension
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide0,75 - 16,0 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple0,75 - 10,0 mm²
Connectivité
-
Alignement des bornes basses pour appareils modulairesBornes alignées
Dimensions
-
Hauteur93,40 mm
-
Largeur35,40 mm
-
Profondeur66 mm
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

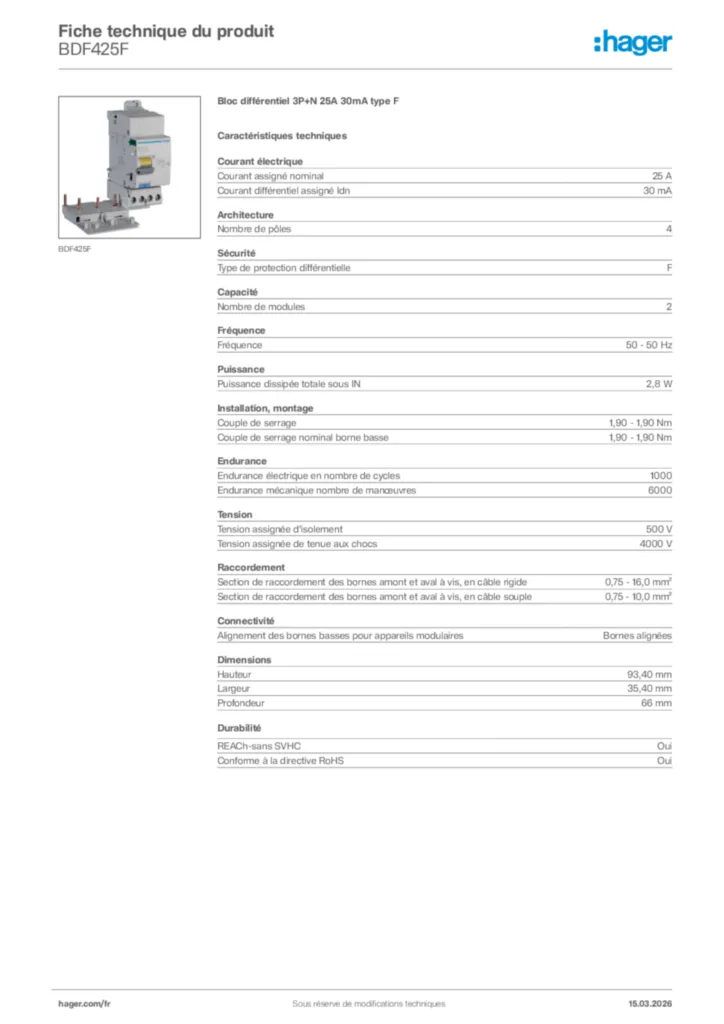

Hager Fiche technique du produit BDF425F
