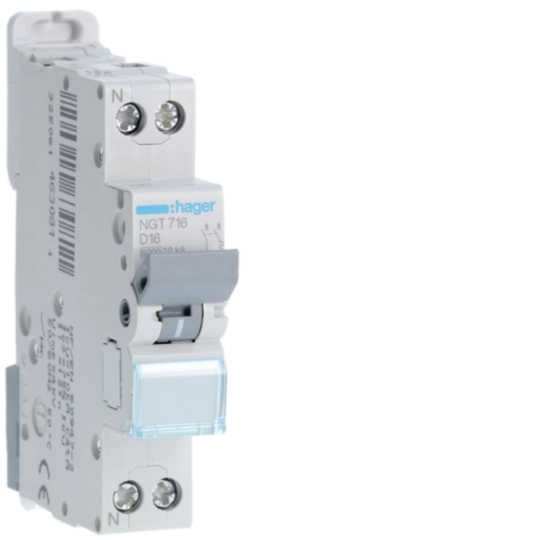

Disjoncteur 1P+N 6-10kA courbe D - 16A 1 module NGT716
EAN
3250614630811
Conditionnement
12 Pièces
Prix
125,98 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc différentiel de type AC 2 produit(s) disponible(s) -
Bloc différentiel de TYPE A-HI (haute immunité) 4 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Déclencheur à sous-tension 2 produit(s) disponible(s) -
Voir plus 4 autre(s) produit(s) disponible(s)
Complétez votre système
-
BDC225F
Bloc différentiel 1P+N 25A 30mA type AC
241,34 € HT / Pièce* -
BFC225FBloc différentiel 1P+N 25A 300mA type AC
276,69 € HT / Pièce*
-
BDF225F
Bloc différentiel 1P+N 25A 30mA type F
338,72 € HT / Pièce* -
BDH225FBloc différentiel 1P+N 25A 30mA A haute immunité
-
BFF225FBloc différentiel 1P+N 25A 300mA type F
362,40 € HT / Pièce* -
BFH225FBloc différentiel 1P+N 25A 300mA A haute immunité
334,41 € HT / Pièce*
-
MZ201
Contact auxiliaire 10+1F 6A 240V AC
77,98 € HT / Pièce* -
MZ202Contact signal défaut 10+1F 6A 240V AC
82,74 € HT / Pièce*
-
MZ203
Bobine à émission 230-415V AC 110-130V DC
126,01 € HT / Pièce* -
MZ204Bobine à émission 24-48V AC 12-48V DC
135,64 € HT / Pièce*
-
MZ205
Bobine manque tension 48V DC
136,45 € HT / Pièce* -
MZ206Bobine manque tension 230V AC
132,94 € HT / Pièce*
-
MZ212Bobine à seuil 230V AC
372,54 € HT / Pièce*

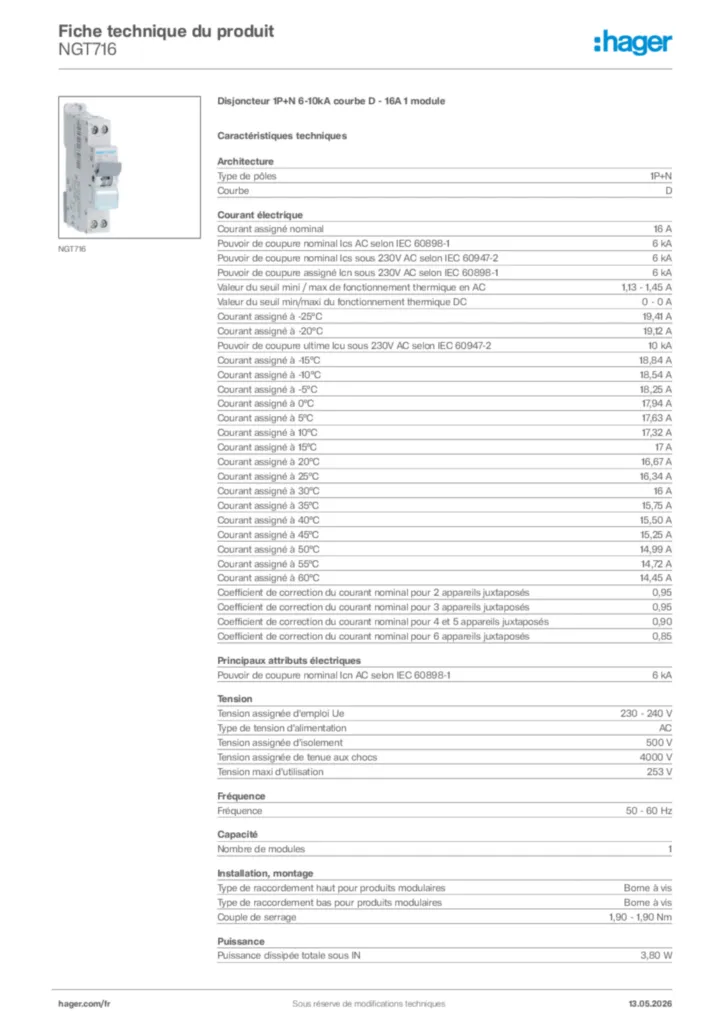

Caractéristiques techniques
Architecture
-
Type de pôles1P+N
-
CourbeD
Courant électrique
-
Courant assigné nominal16 A
-
Pouvoir de coupure de service Ics AC selon IEC 60898-16 kA
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC 60898-16 kA
-
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13 - 1,45 A
-
Valeur du seuil min/maxi du fonctionnement thermique DC0 - 0 A
-
Courant assigné à -25°C19,41 A
-
Courant assigné à -20°C19,12 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC 60947-210 kA
-
Courant assigné à -15°C18,84 A
-
Courant assigné à -10°C18,54 A
-
Courant assigné à -5°C18,25 A
-
Courant assigné à 0°C17,94 A
-
Courant assigné à 5°C17,63 A
-
Courant assigné à 10°C17,32 A
-
Courant assigné à 15°C17 A
-
Courant assigné à 20°C16,67 A
-
Courant assigné à 25°C16,34 A
-
Courant assigné à 30°C16 A
-
Courant assigné à 35°C15,75 A
-
Courant assigné à 40°C15,50 A
-
Courant assigné à 45°C15,25 A
-
Courant assigné à 50°C14,99 A
-
Courant assigné à 55°C14,72 A
-
Courant assigné à 60°C14,45 A
-
Coefficient de correction du courant nominal pour 2 appareils juxtaposés0,95
-
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
-
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,90
-
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-16 kA
Tension
-
Tension assignée d'emploi Ue230 - 240 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
-
Tension maxi d'utilisation253 V
Fréquence
-
Fréquence50 - 60 Hz
Capacité
-
Nombre de modules1
Installation, montage
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne à vis
-
Couple de serrage1,90 - 1,90 Nm
Puissance
-
Puissance dissipée totale sous IN3,80 W
Conditions d'utilisation
-
Température de service-25 - 60 °C
-
Altitude2 000 m
Endurance
-
Endurance électrique en nombre de cycles4 000
-
Endurance mécanique nombre de manœuvres20 000
Sécurité
-
Indice de protection IPIP20
Connectivité
-
Type de connection/priseBorne à vis
-
Alignement des bornes hautes pour produits modulairesBorne décalée
-
Alignement des bornes basses pour produits modulairesBorne décalée
Dimensions
-
Hauteur84,70 mm
-
Largeur17,70 mm
-
Profondeur70 mm
