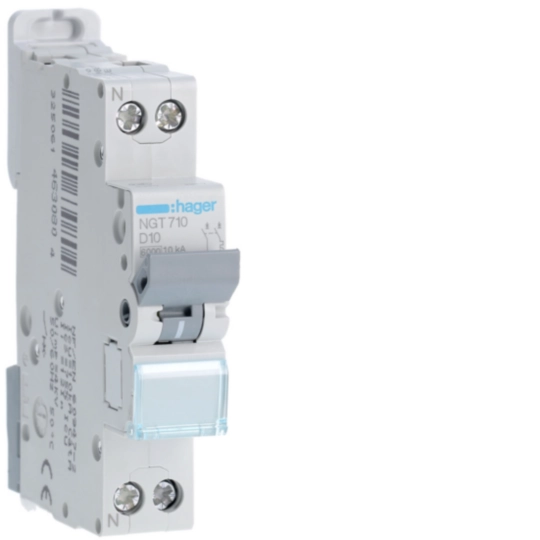

Disjoncteur 10A 1P+N 6-10kA Courbe D 1module NGT710
Le disjoncteur Hager NGT710 d'une capacité de 10 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure de 6 à 10kA et sa courbe D permettent une déconnexion rapide en cas de surintensités modérées, idéal pour les installations tertiaires. Grâce à ses bornes décalées sur 1module, il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.
EAN
3250614630804
Conditionnement
12 Pièces
Prix
130,51 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc différentiel de type AC 2 produit(s) disponible(s) -
Bloc différentiel de TYPE A-HI (haute immunité) 2 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Déclencheur à sous-tension 2 produit(s) disponible(s) -
Voir plus 2 autre(s) produit(s) disponible(s)
Complétez votre système
-
BDC225F
Bloc différentiel 1P+N 25A 30mA type AC
241,34 € HT / Pièce* -
BFC225FBloc différentiel 1P+N 25A 300mA type AC
276,69 € HT / Pièce*
-
BDF225F
Bloc différentiel 1P+N 25A 30mA type F
338,72 € HT / Pièce* -
BFF225FBloc différentiel 1P+N 25A 300mA type F
362,40 € HT / Pièce*
-
MZ201
Contact auxiliaire 10+1F 6A 240V AC
79,15 € HT / Pièce* -
MZ202Contact signal défaut 10+1F 6A 240V AC
83,99 € HT / Pièce*
-
MZ203
Bobine à émission 230-415V AC 110-130V DC
127,91 € HT / Pièce* -
MZ204Bobine à émission 24-48V AC 12-48V DC
137,68 € HT / Pièce*
-
MZ205
Bobine manque tension 48V DC
138,50 € HT / Pièce* -
MZ206Bobine manque tension 230V AC
134,94 € HT / Pièce*
-
MZ212Bobine à seuil 230V AC
378,13 € HT / Pièce*
-
MZ905Auxiliaire de télécommande
445,63 € HT / Pièce*

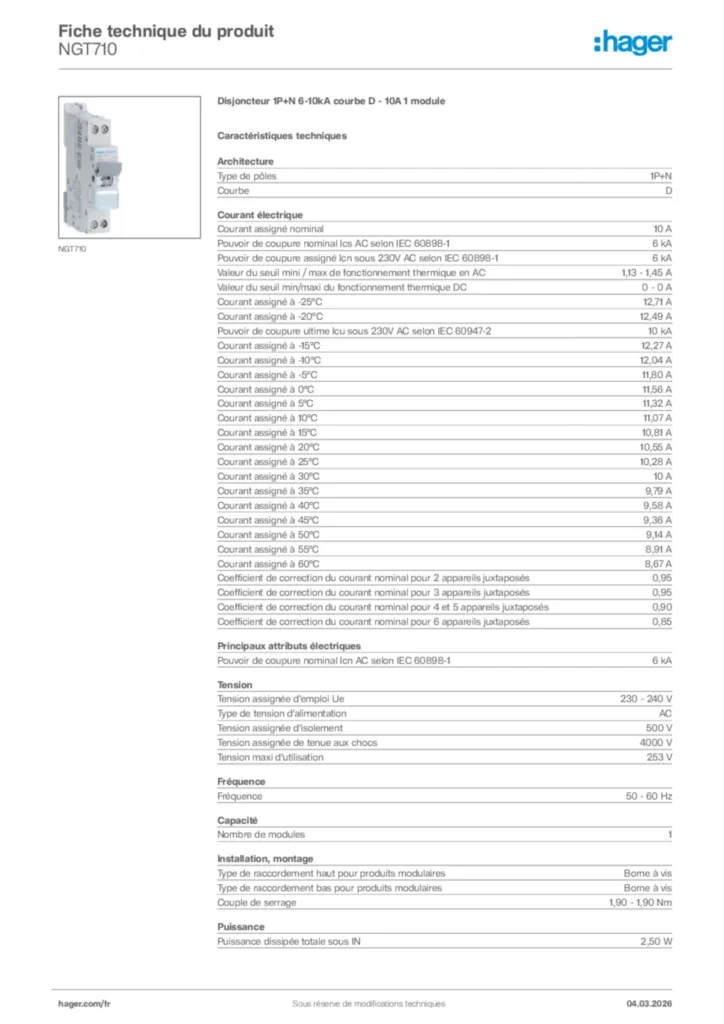

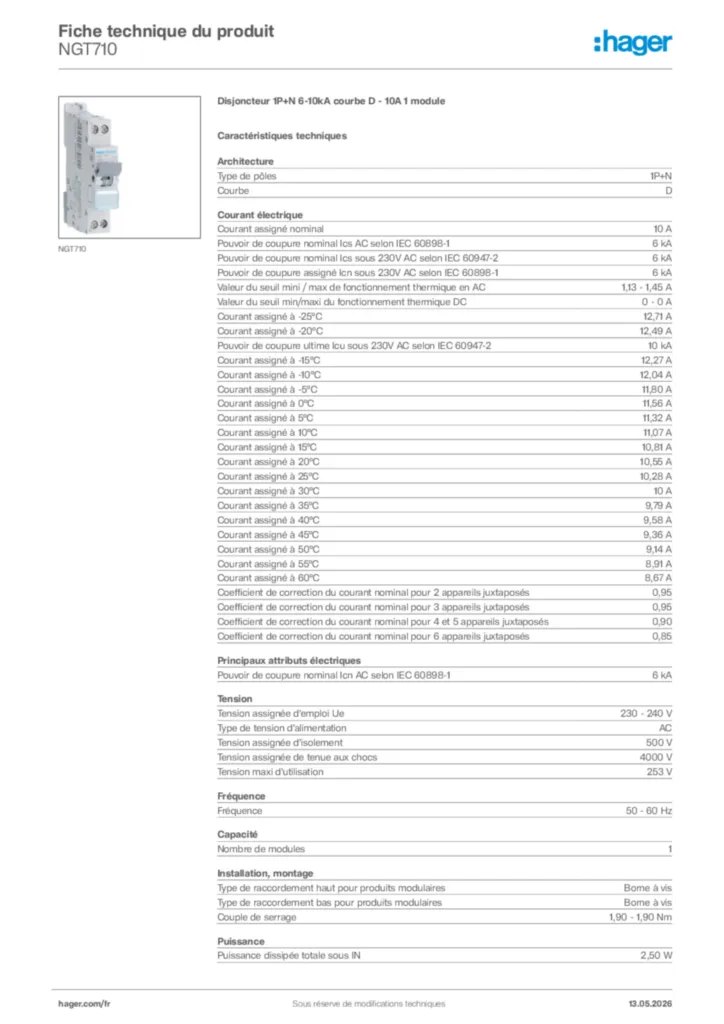

Caractéristiques techniques
Architecture
-
Type de pôles1P+N
-
CourbeD
Courant électrique
-
Courant assigné nominal10 A
-
Pouvoir de coupure nominal Ics AC selon IEC 60898-16 kA
-
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-16 kA
-
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13 - 1,45 A
-
Valeur du seuil min/maxi du fonctionnement thermique DC0 - 0 A
-
Courant assigné à -25°C12,71 A
-
Courant assigné à 20°C12,49 A
-
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-210 kA
-
Courant assigné à -15°C12,27 A
-
Courant assigné à -10°C12,04 A
-
Courant assigné à -5°C11,80 A
-
Courant nominal à 0°C11,56 A
-
Courant assigné à 5°C11,32 A
-
Courant assigné à 10°C11,07 A
-
Courant assigné à 15°C10,81 A
-
Courant assigné à 20°C10,55 A
-
Courant assigné à 25°C10,28 A
-
Courant assigné à 30°C10 A
-
Courant assigné à 35°C9,79 A
-
Courant nominal à 40°C9,58 A
-
Courant assigné à 20°C9,36 A
-
Courant assigné à 20°C9,14 A
-
Courant assigné à 55°C8,91 A
-
Courant assigné à 60°C8,67 A
-
Coefficient de correction du courant nominal pour 2 appareils juxtaposés0,95
-
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
-
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,90
-
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Installation, montage
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne à vis
-
Couple de serrage1,90 - 1,90 Nm
Principaux attributs électriques
-
Pouvoir de coupure nominal Icn AC selon IEC 60898-16 kA
Tension
-
Tension assignée d'emploi Ue230 - 240 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
-
Tension maxi d'utilisation253 V
Fréquence
-
Fréquence50 - 60 Hz
Capacité
-
Nombre de modules1
Puissance
-
Puissance dissipée totale sous IN2,50 W
Conditions d'utilisation
-
Température de service-25 - 60 °C
-
Altitude max.2 000 m
Endurance
-
Endurance électrique en nombre de cycles4 000
-
Endurance mécanique nombre de manœuvres20 000
Sécurité
-
Classe de protection (IP)IP20
Connectivité
-
Type de raccordementBorne à vis
-
Alignement des bornes hautes pour produits modulairesBorne décalée
-
Alignement des bornes basses pour produits modulairesBorne décalée
Dimensions
-
Hauteur84,70 mm
-
Largeur17,70 mm
-
Profondeur70 mm
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Brochures techniques & CCTP
Protection modulaire - Borne décalée - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2024-04-09
DOCX739,04 kB
Protection modulaire - Borne décalée - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2022-01-12
PDF420,00 kB -
Brochure
Brochure - Coffret
gamma+
PDF6,28 MB
Brochure - Protection, enveloppe, appareillage mural , borne, gestion
Les Essentiels Tertiaire
PDF5,22 MB
Guide de choix - Distribution d'énergie
Installation puissance surveillée
PDF10,28 MB -
Information produit
Guide de choix - Protection
Tertiaire
PDF116,66 kB -
Déclaration de conformité

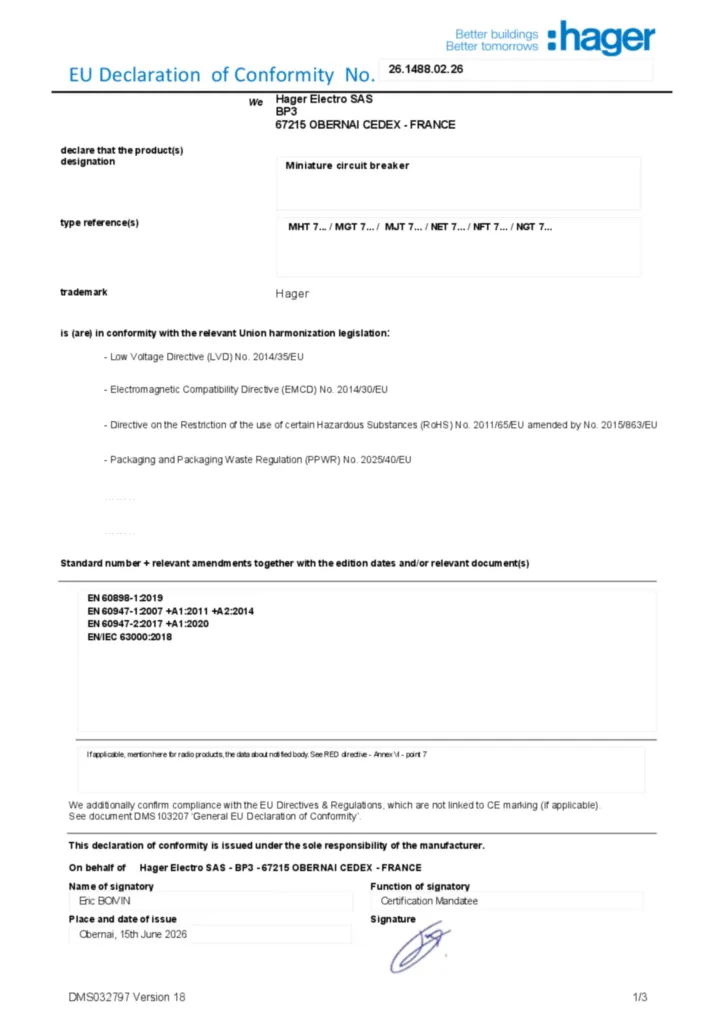

EU Declaration of Conformity
