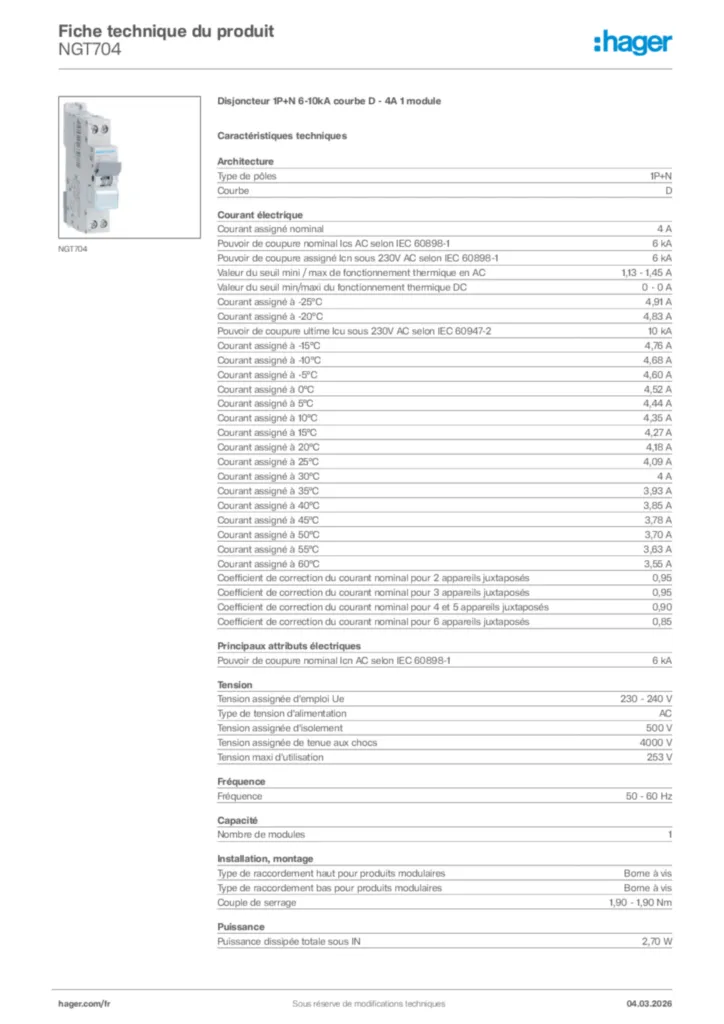

Disjoncteur 1P+N 6-10kA courbe D - 4A 1 module NGT704
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc différentiel de type AC 2 produit(s) disponible(s)
-
Bloc différentiel de TYPE A-HI (haute immunité) 4 produit(s) disponible(s)
-
Bloc de contact auxiliaire 2 produit(s) disponible(s)
-
bobine à émission 2 produit(s) disponible(s)
-
Déclencheur à sous-tension 2 produit(s) disponible(s)
-
Voir plus 4 autre(s) produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
-
Type de pôles1P+N
-
CourbeD
-
Courant assigné nominal4 A
-
Pouvoir de coupure de service Ics AC selon IEC 60898-16 kA
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC 60898-16 kA
-
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13 - 1,45 A
-
Valeur du seuil min/maxi du fonctionnement thermique DC0 - 0 A
-
Courant assigné à -25°C4,91 A
-
Courant assigné à -20°C4,83 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC 60947-210 kA
-
Courant assigné à -15°C4,76 A
-
Courant assigné à -10°C4,68 A
-
Courant assigné à -5°C4,60 A
-
Courant assigné à 0°C4,52 A
-
Courant assigné à 5°C4,44 A
-
Courant assigné à 10°C4,35 A
-
Courant assigné à 15°C4,27 A
-
Courant assigné à 20°C4,18 A
-
Courant assigné à 25°C4,09 A
-
Courant assigné à 30°C4 A
-
Courant assigné à 35°C3,93 A
-
Courant assigné à 40°C3,85 A
-
Courant assigné à 45°C3,78 A
-
Courant assigné à 50°C3,70 A
-
Courant assigné à 55°C3,63 A
-
Courant assigné à 60°C3,55 A
-
Coefficient de correction du courant nominal pour 2 appareils juxtaposés0,95
-
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
-
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,90
-
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
-
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-16 kA
-
Tension assignée d'emploi Ue230 - 240 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
-
Tension maxi d'utilisation253 V
-
Fréquence50 - 60 Hz
-
Nombre de modules1
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne à vis
-
Couple de serrage1,90 - 1,90 Nm
-
Puissance dissipée totale sous IN2,70 W
-
Température de service-25 - 60 °C
-
Altitude2 000 m
-
Endurance électrique en nombre de cycles4 000
-
Endurance mécanique nombre de manœuvres20 000
-
Indice de protection IPIP20
-
Type de connection/priseBorne à vis
-
Alignement des bornes hautes pour produits modulairesBorne décalée
-
Alignement des bornes basses pour produits modulairesBorne décalée
-
Hauteur84,70 mm
-
Largeur17,70 mm
-
Profondeur70 mm
