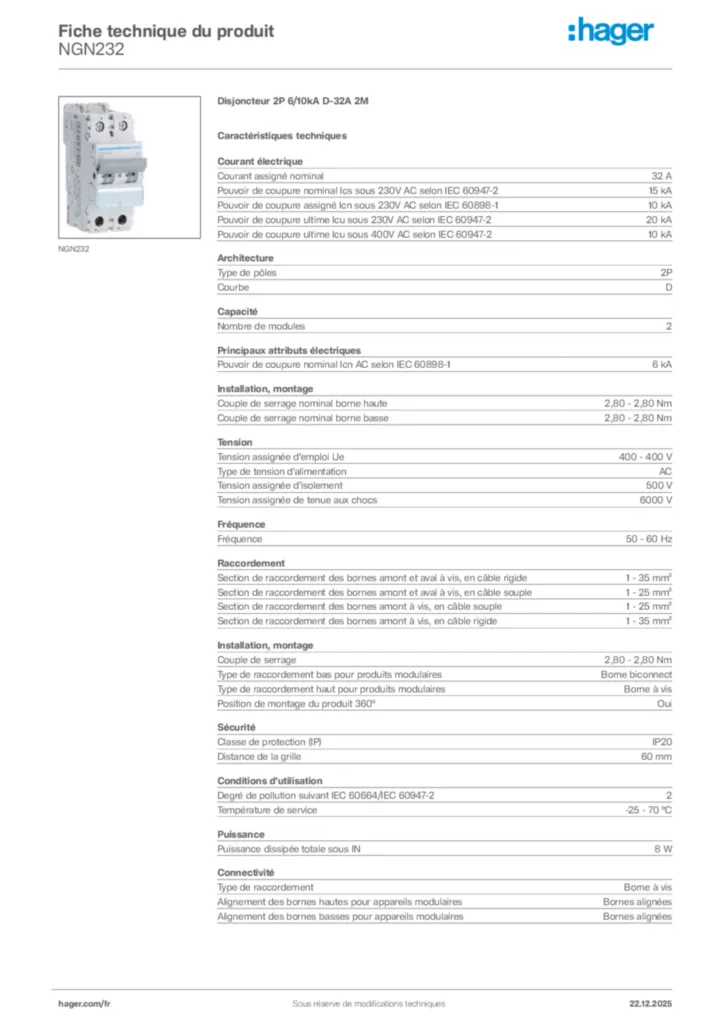

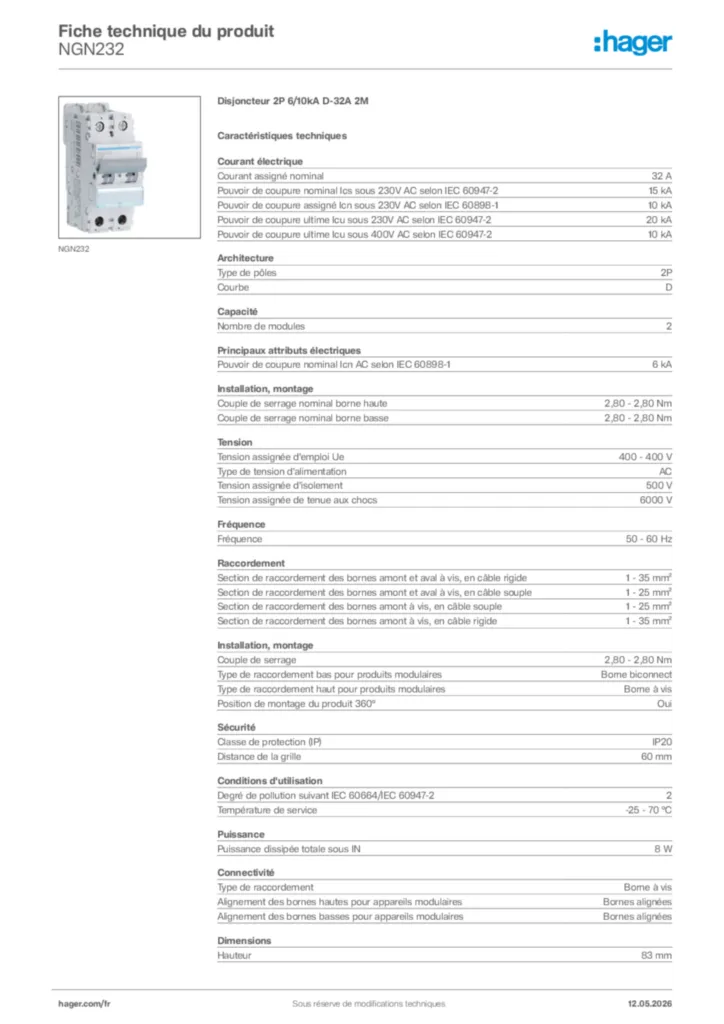

NGN232

Disjoncteur 2P 6/10kA D-32A 2M
EAN
3250614628924
Quantité
1
Prix*
110,41 € HT/pièce*
  • Architecture
    • Position du neutre
      sans neutre
    • Nombre de pole protégé
      2
    • Nombre de pôles
      2 P
    • Type de pôles
      2 P
    • Courbe
      D
  • Fonctions
    • Avec pole de Neutre coupé
      Non
  • Connectivité
    • Alignement des bornes hautes pour produits modulaires
      Bornes alignées
    • Alignement des bornes basses pour produits modulaires
      Bornes alignées
  • Principales caractéristiques électriques
    • Tension assignée d'emploi Ue
      400 V
    • Type de tension d'alimentation
      AC
  • Tension
    • Tension assignée d'isolement
      500 V
    • Tension assignée de tenue aux chocs
      6000 V
  • Intensité du courant
    • Courant assigné nominal
      32 A
    • Pouvoir de coupure de service Ics AC selon IEC 60898-1
      6 kA
    • Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2
      20 kA
    • Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2
      10 kA
    • Valeur du seuil mini/max de fonctionnement thermique en alternatif
      1.13 In
      1.45 In
    • Valeur du seuil mini/max de fonctionnement magnétique en alternatif
      10 In
      14.4 In
    • Valeur du seuil min/maxi du fonctionnement magnétique DC
      15 In
      30 In
    • Valeur du seuil min/maxi du fonctionnement thermique DC
      1.13 In
      1.45 In
    • Courant assigné à -10°C selon IEC 60947
      41.8 A
    • Courant assigné à -15°C selon IEC 60947
      42.51 A
    • Courant assigné à -20°C selon IEC 60947
      43.21 A
    • Courant assigné à -25°C selon IEC 60947
      43.9 A
    • Courant assigné à -5°C selon IEC 60947
      41.07 A
    • Courant assigné à 0°C selon IEC 60947
      40.33 A
    • Courant assigné à 30°C selon IEC 60947
      35.57 A
    • Courant assigné à 35°C selon IEC 60947
      34.71 A
    • Courant assigné à 40°C selon IEC 60947
      33.83 A
    • Courant assigné à 45°C selon IEC 60947
      32.93 A
    • Courant assigné à 50°C selon IEC 60947
      32 A
    • Courant assigné à 55°C selon IEC 60947
      31.04 A
    • Courant assigné à 60°C selon IEC 60947
      30.06 A
    • Courant assigné à 65°C selon IEC 60947
      29.04 A
    • Courant assigné à 70°C selon IEC 60947
      27.98 A
  • Courant / température
    • Courant assigné à -10°C
      37.6 A
    • Courant assigné à 50°C
      28.79 A
    • Courant assigné à 60°C
      27.04 A
    • Courant assigné à 65°C
      26.13 A
    • Courant assigné à 70°C
      25.18 A
  • Coefficient de correction du courant
    • Coefficient de correction du courant nominal pour 2 appareils juxtaposés
      1
    • Coefficient de correction du courant nominal pour 3 appareils juxtaposés
      0.95
    • Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
      0.9
    • Coefficient de correction du courant nominal pour 6 appareils juxtaposés
      0.85
    • Coefficient de correction du déclenchement magnétique à 100Hz
      1.1
    • Coefficient de correction du déclenchement magnétique à 200Hz
      1.2
    • Coefficient de correction du déclenchement magnétique à 400Hz
      1.5
    • Coefficient de correction du déclenchement magnétique à 60Hz
      1
  • Dimensions
    • Profondeur produit installé
      70 mm
    • Hauteur produit installé
      83 mm
    • Largeur produit installé
      35 mm
  • Fréquence
    • Fréquence
      50 Hz
      60 Hz
  • Puissance
    • Puissance active maximale dissipée par pôle selon la norme produit
      6 W
    • Puissance dissipée totale sous IN
      8 W
    • Puissance dissipée par pôle à In
      4.03 W
  • Endurance
    • Endurance électrique en nombre de cycles
      4000
    • Endurance mécanique nombre de manoeuvres
      20000
  • Installation, montage
    • Type de raccordement haut pour produits modulaires
      Borne à vis
    • Couple de serrage
      2,8Nm
    • Type de loquet haut pour produits modulaires
      Non applicable
    • Type de loquet bas pour produits modulaires
      Plastique
    • Type de raccordement bas pour produits modulaires
      Borne biconnect
    • Démontabilité haute pour produits modulaires
      Oui
    • Démontabilité basse pour produits modulaires
      Oui
    • Approprié pour montage encastré
      Oui
  • Connexion
    • Section de raccordement des bornes aval à vis, en câble souple
      1 mm²
      25 mm²
    • Section de raccord bornes aval en câble rigide
      1 mm²
      35 mm²
    • Section de raccordement des bornes amont à vis, en câble rigide
      1 mm²
      35 mm²
    • Section de raccordement des bornes amont à vis, en câble souple
      1 mm²
      25 mm²
    • Position des cages aval à la livraison
      ouvertes
    • Position des cages amont à la livraison
      ouvertes
  • Equipement
    • Accessoriable
      Oui
    • Intègere porte étiquette transparent
      Non
  • Standards
    • Texte norme
      IEC 60947-2
      EN 60898-1
    • Directive européenne WEEE
      concerné
  • Sécurité
    • Indice de protection IP
      IP20
  • Conditions d'utilisation
    • Degré de pollution suivant IEC 60664 / IEC 60947-2
      2
    • Altitude
      2000 m
  • Température
    • Température de calibration
      50 °C
