Disjoncteur 63A 4P 6-10kA Courbe C 4modules NFN463
Le disjoncteur Hager NFN463 d'une capacité de 63 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure de 6 à 10kA et sa courbe C permettent une déconnexion rapide en cas de surintensités modérées, idéal pour les installations tertiaires. Grâce à ses bornes alignées sur 4modules, il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.
EAN
3250614628504
Conditionnement
3 Pièces
Prix
490,36 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc différentiel de type AC 3 produit(s) disponible(s) -
Bloc différentiel de TYPE A-HI (haute immunité) 2 produit(s) disponible(s) -
Bloc différentiel de type AC S 2 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Voir plus 9 autre(s) produit(s) disponible(s)
Complétez votre système
-
BD466
Bloc différentiel 4P 63A 30mA type AC 60Hz
735,92 € HT / Pièce* -
BDC863Bloc différentiel double sortie 4P 63A 30mA type AC
687,67 € HT / Pièce* -
BFC863Bloc différentiel double sortie 4P 63A 300mA type AC
435,80 € HT / Pièce*
-
BDF863
Bloc différentiel DS 4P 63A 30mA type F
968,04 € HT / Pièce* -
BFF863Bloc différentiel double sortie 4P 63A 300mA type F
758,45 € HT / Pièce*
-
BPC863
Bloc différentiel double sortie 4P 63A 300mA type AC S
526,05 € HT / Pièce* -
BSC863
Bloc différentiel double sortie 4P 63A 1A type AC S
598,70 € HT / Pièce*
-
MZ201
Contact auxiliaire 10+1F 6A 240V AC
79,15 € HT / Pièce* -
MZ202Contact signal défaut 10+1F 6A 240V AC
83,99 € HT / Pièce*
-
MZ203
Bobine à émission 230-415V AC 110-130V DC
127,91 € HT / Pièce* -
MZ204Bobine à émission 24-48V AC 12-48V DC
137,68 € HT / Pièce*
-
MZ205Bobine manque tension 48V DC
138,50 € HT / Pièce* -
MZ206Bobine manque tension 230V AC
134,94 € HT / Pièce*
-
MZ212Bobine à seuil 230V AC
378,13 € HT / Pièce*
-
MZ911Auxiliaire de télécommande et de réarmement automatique
650,26 € HT / Pièce*
-
MZN121Jeu de 3 séparateurs de phase pour disjoncteur
12,80 € HT / jeu*
-
MZN120Cache-borne cache-vis pour disjoncteur
25,20 € HT / Pièce*
-
KDN463BBarre de pontage 4P 63A fourche 10mm² 57M
210,89 € HT / Pièce*
-
KZN024Bouchon latéral pour barre de pontage 4P
3,10 € HT / Pièce*

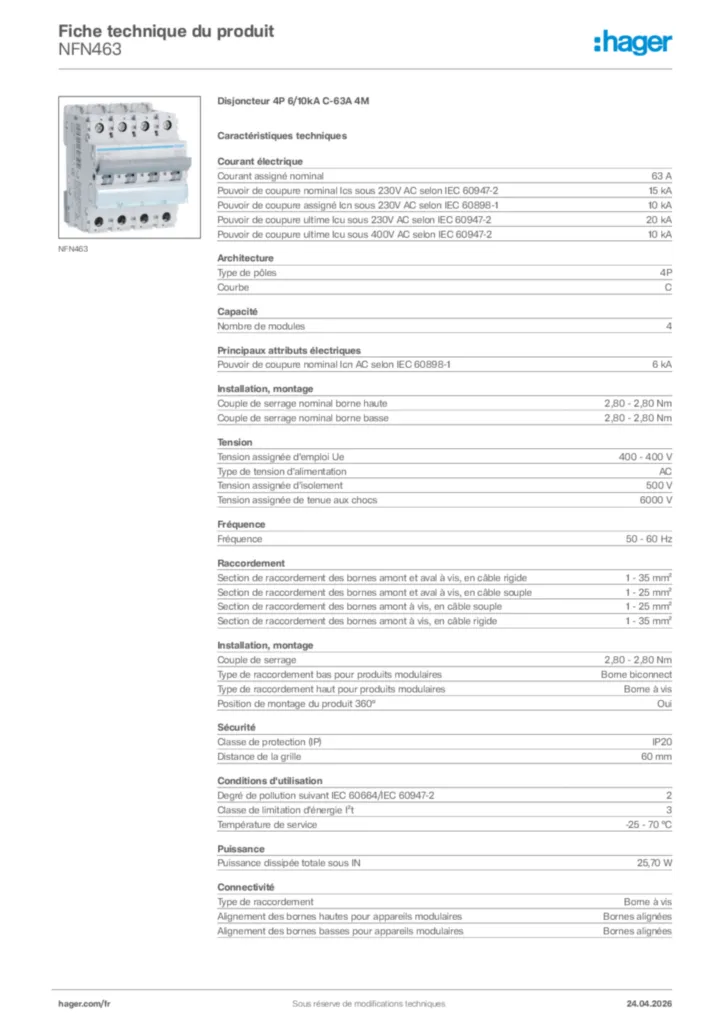

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal63 A
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-215 kA
-
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-110 kA
-
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-220 kA
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-210 kA
Architecture
-
Type de pôles4P
-
CourbeC
Capacité
-
Nombre de modules4
Installation, montage
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne biconnect
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Position de montage du produit sous 360°Oui
Principaux attributs électriques
-
Pouvoir de coupure nominal Icn AC selon IEC 60898-16 kA
Tension
-
Tension assignée d'emploi Ue400 - 400 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6 000 V
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
Conditions d'utilisation
-
Degré de pollution suivant IEC 60664/IEC 60947-22
-
Classe de limitation d'énergie I²t3
-
Température de service-25 - 70 °C
Puissance
-
Puissance dissipée totale sous IN25,70 W
Connectivité
-
Type de raccordementBorne à vis
-
Alignement des bornes hautes pour produits modulairesBornes alignées
-
Alignement des bornes basses pour produits modulairesBornes alignées
Dimensions
-
Hauteur83 mm
-
Largeur70 mm
-
Profondeur70 mm
