Disjoncteur 20A 1P+N 3kA courbe C connexion automatique SanVis 1 Module MFS720

Name: MFS720
Brand: Hager
SKU: MFS7201
Price: 27.62 EUR

Le disjoncteur modulaire magnéto-thermique Hager MFS720 est conçu pour protéger les circuits électriques contre une surcharge ou un court-circuit. Son pouvoir de coupure de 3 kA et son calibre de 20A le rendent idéal pour les installations résidentielles. La technologie de connexion automatique SanVis assure une installation rapide et sécurisée sans outil spécifique. Compact, il optimise l'espace dans le tableau électrique.

EAN

3250614319471

Conditionnement

12 Pièces

Prix

27,62 €

HT/ Pièce *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

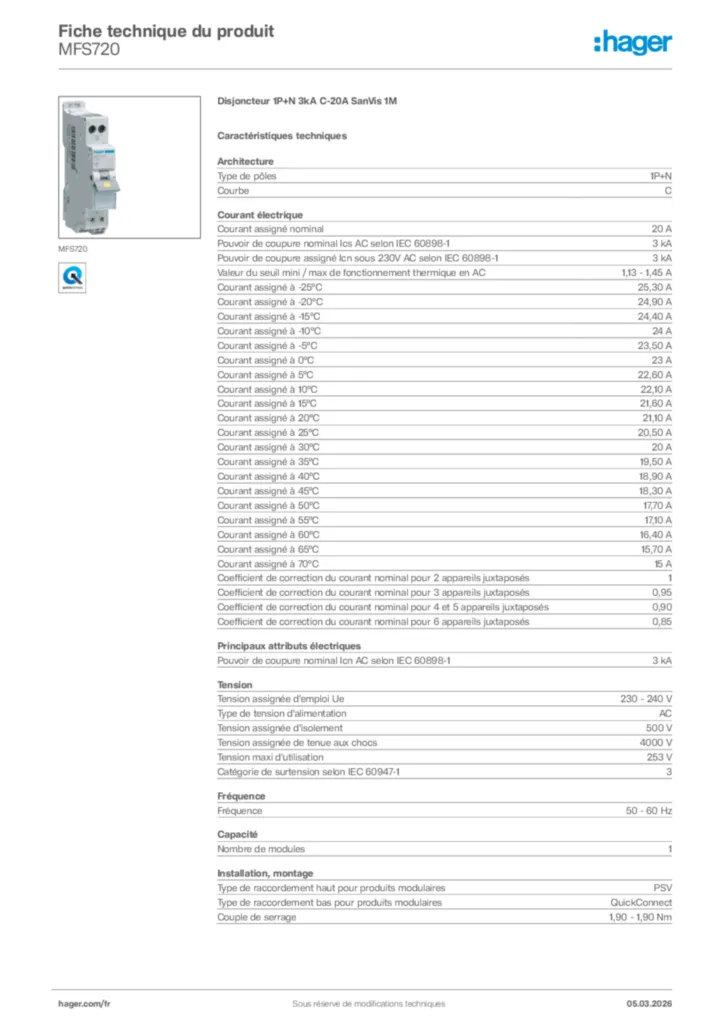

Fiche produit

Complétez votre système

Accessoires optionnels

adaptateur de rail DIN 1 produit(s) disponible(s)
Accessoires pour les fonctions 1 produit(s) disponible(s)
Télécommande à fermeture automatique des auxiliaires 1 produit(s) disponible(s)
Interverouillage 1 produit(s) disponible(s)
Accessoires pour barres omnibus 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

C

Courant assigné nominal

20 A
Pouvoir de coupure de service Ics AC selon IEC 60898-1

3 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC 60898-1

3 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif

1,13 - 1,45 A
Courant assigné à -25°C

25,30 A
Courant assigné à -20°C

24,90 A
Courant assigné à -15°C

24,40 A
Courant assigné à -10°C

24 A
Courant assigné à -5°C

23,50 A
Courant assigné à 0°C

23 A
Courant assigné à 5°C

22,60 A
Courant assigné à 10°C

22,10 A
Courant assigné à 15°C

21,60 A
Courant assigné à 20°C

21,10 A
Courant assigné à 25°C

20,50 A
Courant assigné à 30°C

20 A
Courant assigné à 35°C

19,50 A
Courant assigné à 40°C

18,90 A
Courant assigné à 45°C

18,30 A
Courant assigné à 50°C

17,70 A
Courant assigné à 55°C

17,10 A
Courant assigné à 60°C

16,40 A
Courant assigné à 65°C

15,70 A
Courant assigné à 70°C

15 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85

Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1

3 kA

Tension assignée d'emploi Ue

230 - 240 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4 000 V
Tension maxi d'utilisation

253 V
Catégorie de surtension selon IEC 60947-1 2,5.60 tableau 1

3

Fréquence

50 - 60 Hz

Nombre de modules

1

Type de raccordement haut pour produits modulaires

PSV
Type de raccordement bas pour produits modulaires

QuickConnect
Couple de serrage

1,90 - 1,90 Nm

Puissance dissipée totale sous IN

4,40 W

Température de service

-25 - 70 °C
Altitude

2 000 m

Endurance électrique en nombre de cycles

1 000
Endurance mécanique nombre de manœuvres

20 000

Indice de protection IP

IP20

Type de connection/prise

QuickConnect
Alignement des bornes hautes pour produits modulaires

Borne décalée
Alignement des bornes basses pour produits modulaires

Borne décalée

Section de raccordement des bornes aval Quick Connect, en câble rigide

1,5 - 4,0 mm²
Section de raccordement des bornes aval Quick Connect, en câble souple

1,5 - 4,0 mm²

Hauteur

86 mm
Largeur

17,50 mm
Profondeur

70 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
