Disjoncteur Phase+ Neutre 2A 3kA Courbe C connexion automatique SanVis 1 Module MFS702
Le disjoncteur Hager MFS702 Phase + Neutre 2A 3kA Courbe C connexion automatique SanVis 1 Module est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de 3kA et son calibre de 2A le rendent idéal pour les installations résidentielles et commerciales légères. Compact, il optimise l'espace dans le tableau électrique.
EAN
3250614319419
Conditionnement
12 Pièces
Prix
43,15 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
adaptateur de rail DIN 1 produit(s) disponible(s) -
Accessoires pour les fonctions 1 produit(s) disponible(s) -
Télécommande à fermeture automatique des auxiliaires 1 produit(s) disponible(s) -
Interverouillage 1 produit(s) disponible(s) -
Accessoires pour barres omnibus 1 produit(s) disponible(s)
Complétez votre système
-
L061
Rehausse 15mm 1M
6,29 € HT / Pièce*
-
LZ060
Intercalaire de dissipation
8,88 € HT / Pièce*
-
MZ905
Auxiliaire de télécommande
445,63 € HT / Pièce*
-
KZN624
Bouchon latéral pour barre de pontage 3P+N
2,82 € HT / Pièce*

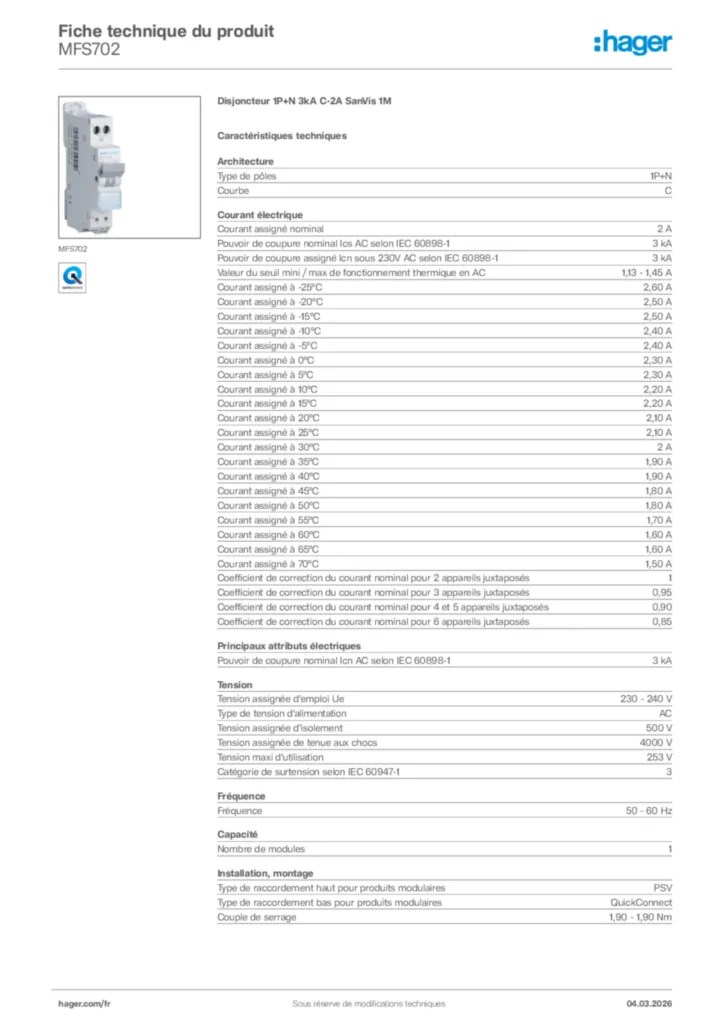

Caractéristiques techniques
Architecture
-
Type de pôles1P+N
-
CourbeC
Courant électrique
-
Courant assigné nominal2 A
-
Pouvoir de coupure nominal Ics AC selon IEC 60898-13 kA
-
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-13 kA
-
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13 - 1,45 A
-
Courant assigné à -25°C2,60 A
-
Courant assigné à 20°C2,50 A
-
Courant assigné à -15°C2,50 A
-
Courant assigné à -10°C2,40 A
-
Courant assigné à -5°C2,40 A
-
Courant nominal à 0°C2,30 A
-
Courant assigné à 5°C2,30 A
-
Courant assigné à 10°C2,20 A
-
Courant assigné à 15°C2,20 A
-
Courant assigné à 20°C2,10 A
-
Courant assigné à 25°C2,10 A
-
Courant assigné à 30°C2 A
-
Courant assigné à 35°C1,90 A
-
Courant nominal à 40°C1,90 A
-
Courant assigné à 20°C1,80 A
-
Courant assigné à 20°C1,80 A
-
Courant assigné à 55°C1,70 A
-
Courant assigné à 60°C1,60 A
-
Courant assigné à 65°C1,60 A
-
Courant assigné à 70°C1,50 A
-
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
-
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
-
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,90
-
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Installation, montage
-
Type de raccordement haut pour produits modulairesPSV
-
Type de raccordement bas pour produits modulairesQuickConnect
-
Couple de serrage1,90 - 1,90 Nm
Principaux attributs électriques
-
Pouvoir de coupure nominal Icn AC selon IEC 60898-13 kA
Tension
-
Tension assignée d'emploi Ue230 - 240 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
-
Tension maxi d'utilisation253 V
-
Catégorie de surtension selon IEC 60947-13
Fréquence
-
Fréquence50 - 60 Hz
Capacité
-
Nombre de modules1
Puissance
-
Puissance dissipée totale sous IN2,1 W
Conditions d'utilisation
-
Température de service-25 - 70 °C
-
Altitude max.2 000 m
Endurance
-
Endurance électrique en nombre de cycles1 000
-
Endurance mécanique nombre de manœuvres20 000
Sécurité
-
Classe de protection (IP)IP20
Connectivité
-
Type de raccordementQuickConnect
-
Alignement des bornes hautes pour produits modulairesBorne décalée
-
Alignement des bornes basses pour produits modulairesBorne décalée
Raccordement
-
Section de raccordement des bornes aval Quick Connect, en câble rigide1,5 - 4,0 mm²
-
Section de raccordement des bornes aval Quick Connect, en câble souple1,5 - 4,0 mm²
Dimensions
-
Hauteur86 mm
-
Largeur17,50 mm
-
Profondeur70 mm
