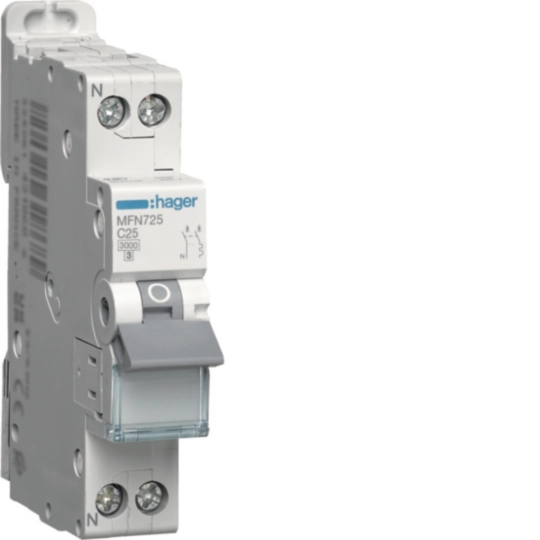

Disjoncteur 1P+N 3kA C-25A 1M MFN725

Name: MFN725
Brand: Hager
SKU: MFN725
Price: 30.25 EUR

EAN

3250614318375

Conditionnement

12 Pièces

Prix

30,25 €

HT/ Pièce *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

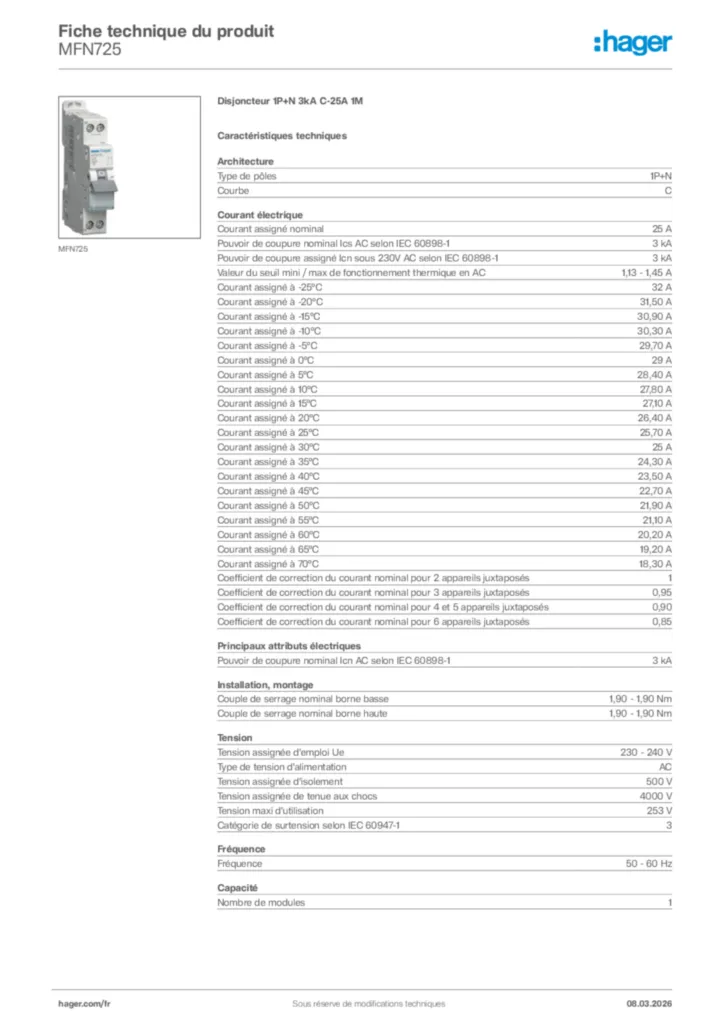

Fiche produit

Complétez votre système

Accessoires optionnels

adaptateur de rail DIN 1 produit(s) disponible(s)
Accessoires pour les fonctions 1 produit(s) disponible(s)
Télécommande à fermeture automatique des auxiliaires 2 produit(s) disponible(s)
Interverouillage 1 produit(s) disponible(s)
Accessoires pour barres omnibus 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

C

Courant assigné nominal

25 A
Pouvoir de coupure de service Ics AC selon IEC60898-1

3 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

3 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif

1,13 - 1,45 A
Courant assigné à -25°C

32 A
Courant assigné à -20°C

31,50 A
Courant assigné à -15°C

30,90 A
Courant assigné à -10°C

30,30 A
Courant assigné à -5°C

29,70 A
Courant assigné à 0°C

29 A
Courant assigné à 5°C

28,40 A
Courant assigné à 10°C

27,80 A
Courant assigné à 15°C

27,10 A
Courant assigné à 20°C

26,40 A
Courant assigné à 25°C

25,70 A
Courant assigné à 30°C

25 A
Courant assigné à 35°C

24,30 A
Courant assigné à 40°C

23,50 A
Courant assigné à 45°C

22,70 A
Courant assigné à 50°C

21,90 A
Courant assigné à 55°C

21,10 A
Courant assigné à 60°C

20,20 A
Courant assigné à 65°C

19,20 A
Courant assigné à 70°C

18,30 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

3 kA
Couple de serrage nominal borne basse

1,90 - 1,90 Nm
Couple de serrage nominal borne haute

1,90 - 1,90 Nm

Tension assignée d'emploi Ue

230 - 240 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4 000 V
Tension maxi d'utilisation

253 V
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 1

3

Fréquence

50 - 60 Hz

Nombre de modules

1

Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage

1,90 - 1,90 Nm

Puissance dissipée totale sous IN

5,80 W

Température de service

-25 - 70 °C
Altitude

2 000 m

Endurance électrique en nombre de cycles

1 000
Endurance mécanique nombre de manœuvres

20 000

Indice de protection IP

IP20

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour produits modulaires

Borne décalée
Alignement des bornes basses pour produits modulaires

Borne décalée

Section de raccordement des bornes amont à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 16 mm²

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
