Coupe circuit 3P 125A 690V L58 accessoriable 6 modules LS703
EAN
3250614197031
Conditionnement
1 Pièce
Prix
142,40 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Fusible cylindrique 20 produit(s) disponible(s) -
Accessoires pour connectique basse tension 2 produit(s) disponible(s)
Complétez votre système
-
LF516G
Fusibles cylindr. pour applications industrielles 22x58mm gG 16A 690V AC 80kA
9,69 € HT / Pièce* -
LF516MFusibles cylindr. pour applications industrielles 22x58mm aM 16A 690V AC 80kA
9,66 € HT / Pièce* -
LF520GFusibles cylindr. pour applications industrielles 22x58mm gG 20A 690V AC 80kA
9,69 € HT / Pièce* -
LF520MFusibles cylindr. pour applications industrielles 22x58mm aM 20A 690V AC 80kA
9,66 € HT / Pièce* -
LF525GFusibles cylindr. pour applications industrielles 22x58mm gG 25A 690V AC 80kA
10,30 € HT / Pièce* -
LF525MFusibles cylindr. pour applications industrielles 22x58mm aM 25A 690V AC 80kA
10,26 € HT / Pièce* -
LF532GFusibles cylindr. pour applications industrielles 22x58mm gG 32A 690V AC 80kA
9,72 € HT / Pièce* -
LF532MFusibles cylindr. pour applications industrielles 22x58mm aM 32A 690V AC 80kA
9,67 € HT / Pièce* -
LF540GFusibles cylindr. pour applications industrielles 22x58mm gG 40A 690V AC 80kA
9,72 € HT / Pièce* -
LF540MFusibles cylindr. pour applications industrielles 22x58mm aM 40A 690V AC 80kA
9,67 € HT / Pièce* -
LF550GFusibles cylindr. pour applications industrielles 22x58mm gG 50A 690V AC 80kA
9,72 € HT / Pièce* -
LF550MFusibles cylindr. pour applications industrielles 22x58mm aM 50A 690V AC 80kA
9,67 € HT / Pièce* -
LF563G
Fusibles cylindr. pour applications industrielles 22x58mm gG 63A 690V AC 80kA
11,37 € HT / Pièce* -
LF563MFusibles cylindr. pour applications industrielles 22x58mm aM 63A 690V AC 80kA
11,36 € HT / Pièce* -
LF580GFusibles cylindr. pour applications industrielles 22x58mm gG 80A 500V AC 120kA
11,37 € HT / Pièce* -
LF580MFusibles cylindr. pour applications industrielles 22x58mm aM 50A 500V AC 120kA
11,36 € HT / Pièce* -
LF590GFusibles cylindr. pour applications industrielles 22x58mm gG 100A 500V AC 120kA
11,93 € HT / Pièce* -
LF590MFusibles cylindr. pour applications industrielles 22x58mm aM 100A 500V AC 120kA
11,94 € HT / Pièce* -
LF599GFusibles cylindr. pour applications industrielles 22x58mm gG 125A 500V AC 120kA
11,94 € HT / Pièce* -
LF599MFusibles cylindr. pour applications industrielles 22x58mm aM 125A 400V AC 120kA
11,94 € HT / Pièce*
-
LS672
Voyant de signalisation 230V pour coupe-circuit L51 et L58
16,29 € HT / Pièce* -
LS771Microrupteur 3P pour coupe-circuit L58
35,62 € HT / Pièce*

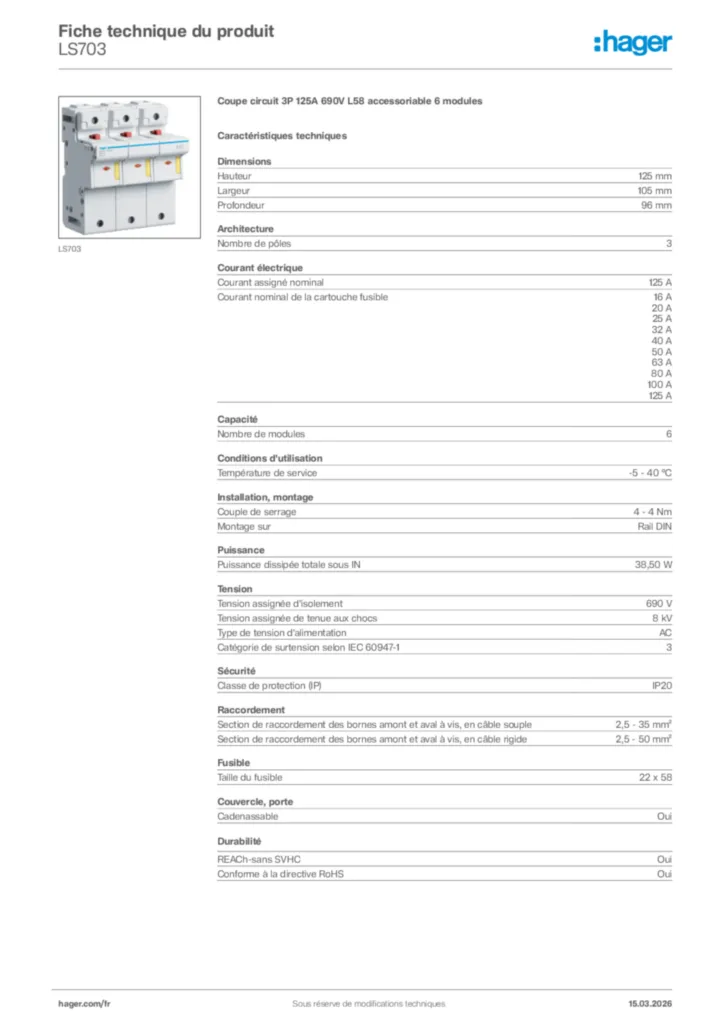

Caractéristiques techniques
Dimensions
-
Hauteur125 mm
-
Largeur105 mm
-
Profondeur96 mm
Architecture
-
Nombre de pôles3
Courant électrique
-
Courant assigné nominal125 A
-
Courant nominal de la cartouche fusible16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A
Capacité
-
Nombre de modules6
Usage interne uniquement
-
Nombre de demi-modules de 17.5mm uniquement pour appareil et kit12
Conditions d'utilisation
-
Température de service-5 - 40 °C
Installation, montage
-
Couple de serrage4 - 4 Nm
-
MontageRail DIN
Puissance
-
Puissance dissipée totale sous IN38,50 W
Tension
-
Tension assignée d'isolement690 V
-
Tension assignée de tenue aux chocs8 kV
-
Type de tension d'alimentationAC
-
Catégorie de surtension selon IEC 60947-13
Sécurité
-
Classe de protection (IP)IP20
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple2,5 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide2,5 - 50 mm²
Fusible
-
Taille de l'élément fusible22 x 58
Couvercle, porte
-
CadenassableOui
