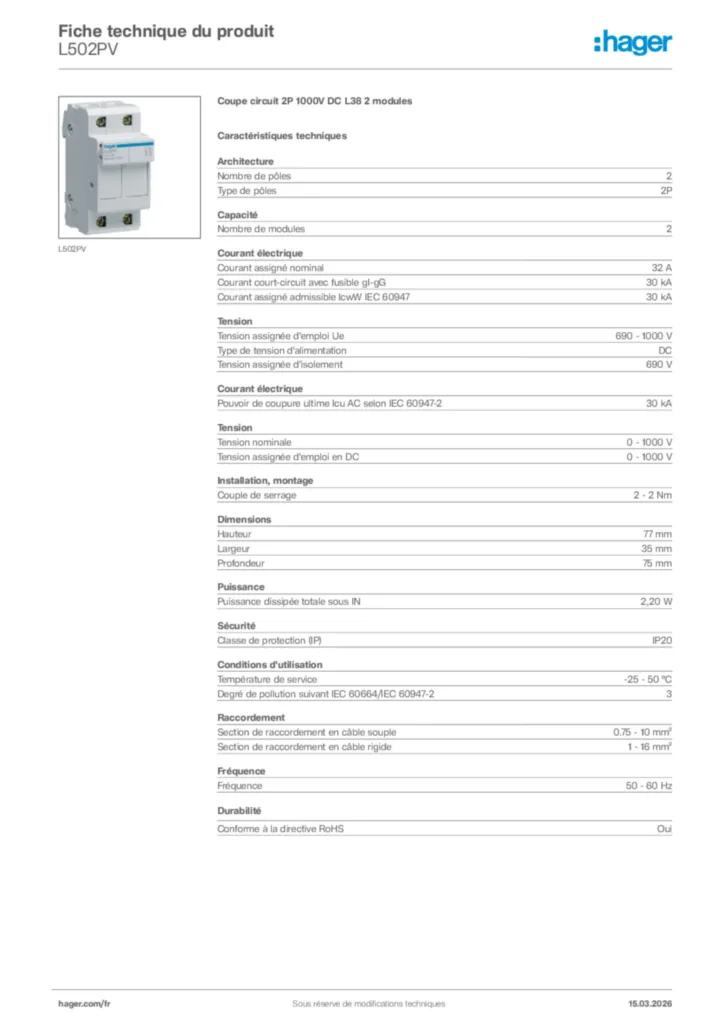

L502PV

    Coupe circuit 2P 1000V DC L38 2 modules
    EAN
    3250614124822
    Quantité
    1
    Prix*
    89,82 € HT/pièce*
    • Architecture
      • Nombre de pôles
        2 P
      • Type de pôles
        2 P
    • Compatibilité
      • Compatible avec montage Rail DIN
        Non
    • Commandes & indicateurs
      • Voyant lumineux
        non
      • Indication optique de défauts
        Non
    • Connectivité
      • Alignement des bornes hautes pour produits modulaires
        Bornes alignées
    • Principales caractéristiques électriques
      • Tension assignée d'emploi Ue
        1000 V
        690 V
      • Fréquence assignée
        50/60 Hz
      • Type de tension d'alimentation
        DC
    • Tension
      • Tension assignée d'isolement
        690 V
      • Tension assignée d'emploi en continue
        1000 V
    • Intensité du courant
      • Courant nominal de la cartouche fusible
        8 A
        16 A
        25 A
        6 A
        12 A
        20 A
        4 A
        10 A
        2 A
        32 A
    • Coefficient de correction du courant
      • Coefficient de correction du courant admissible de juxtaposition > 10 phases
        0.7
      • Coefficient de correction du courant admissible de juxtaposition de 1 à 3 phases
        1
      • Coefficient de correction du courant admissible de juxtaposition de 4 à 6 phases
        0.9
      • Coefficient de correction du courant admissible de juxtaposition de 7 à 9 phases
        0.85
      • Coefficient de correction du courant admissible à 20°C
        1
      • Coefficient de correction du courant admissible à 30°C
        0.95
      • Coefficient de correction du courant admissible à 40°C
        0.9
      • Coefficient de correction du courant admissible à 50°C
        0.8
    • Protection
      • Caractéristique du fusible
        gPV
    • Dimensions
      • Profondeur produit installé
        75 mm
      • Hauteur produit installé
        77 mm
      • Largeur produit installé
        35 mm
    • Puissance
      • Puissance dissipée totale sous IN
        2.2 W
    • Endurance
      • Endurance électrique en nombre de cycles
        2000
      • Endurance mécanique nombre de manoeuvres
        4000
    • Porte, couvercle
      • Cadenassable
        Non
    • Installation, montage
      • Couple de serrage
        2Nm
      • Démontabilité haute pour produits modulaires
        Non
      • Démontabilité basse pour produits modulaires
        Non
      • Approprié pour montage encastré
        Non
    • Connexion
      • Section de raccordement en câble souple
        0,75 / 10mm²
      • Section de raccordement en câble rigide
        1 / 16mm²
    • Equipement
      • Accessoriable
        Non
    • Standards
      • Directive européenne WEEE
        concerné
    • Sécurité
      • Indice de protection IP
        IP20
    • Conditions d'utilisation
      • Degré de pollution suivant IEC 60664 / IEC 60947-2
        3
      • Température de stockage/transport
        80 °C
        -25 °C
    • Température
      • Température de calibration
        30 °C
