Disjoncteur Boitier Moulé h3 h1600 LSI 4P In1600A Icu50kA à plage HNF991H
Le HNF991H est un disjoncteur boitier moulé h3 h1600 4 pôles d'intensité nominale In de 1600A de Hager. Doté d'un pouvoir de coupure ultime Icu de 50kA sous 400V, il est équipé d'une unité de déclenchement LSI qui en fait une solution idéale dans les applications de protection fine des distributions complexes dans les tableaux électriques notamment dans les installations tertiaires. Montage sur platine. Version raccordement à plage.
EAN
3250613349929
Conditionnement
1 Pièce
Prix
15 249,94 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits

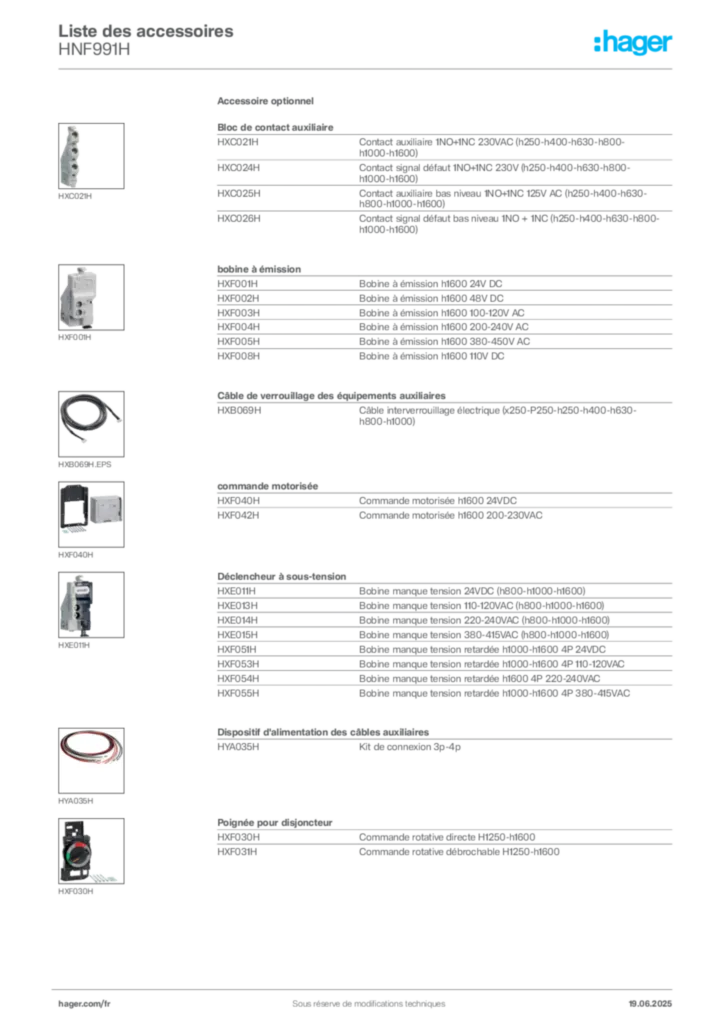

Complétez votre système
Accessoires optionnels
-
Câble de verrouillage des équipements auxiliaires 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
bobine à émission 6 produit(s) disponible(s) -
Poignée pour disjoncteur 2 produit(s) disponible(s) -
Voir plus 4 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXB069H
Câble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
117,89 € HT / Pièce*
-
HXC021H
Contact auxiliaire 1NO+1NC 230VAC (h250-h400-h630-h800-h1000-h1600)
128,35 € HT / Pièce* -
HXC024HContact signal défaut 1NO+1NC 230V (h250-h400-h630-h800-h1000-h1600)
239,96 € HT / Pièce* -
HXC025HContact auxiliaire bas niveau 1NO+1NC 125V AC (h250-h400-h630-h800-h1000-h1600)
153,94 € HT / Pièce* -
HXC026HContact signal défaut bas niveau 1NO + 1NC (h250-h400-h630-h800-h1000-h1600)
287,80 € HT / Pièce*
-
HXE011H
Bobine manque tension 24VDC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE013HBobine manque tension 110-120VAC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE014HBobine manque tension 220-240VAC (h800-h1000-h1600)
345,91 € HT / Pièce* -
HXE015HBobine manque tension 380-415VAC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXF051HBobine manque tension retardée h1000-h1600 4P 24VDC
794,77 € HT / Pièce* -
HXF053HBobine manque tension retardée h1000-h1600 4P 110-120VAC
794,77 € HT / Pièce* -
HXF054HBobine manque tension retardée h1600 4P 220-240VAC
794,77 € HT / Pièce* -
HXF055HBobine manque tension retardée h1000-h1600 4P 380-415VAC
745,12 € HT / Pièce*
-
HXF001H
Bobine à émission h1600 24V DC
215,20 € HT / Pièce* -
HXF002HBobine à émission h1600 48V DC
205,34 € HT / Pièce* -
HXF003HBobine à émission h1600 100-120V AC
218,55 € HT / Pièce* -
HXF004HBobine à émission h1600 200-240V AC
218,59 € HT / Pièce* -
HXF005HBobine à émission h1600 380-450V AC
218,55 € HT / Pièce* -
HXF008HBobine à émission h1600 110V DC
218,55 € HT / Pièce*
-
HXF030H
Commande rotative directe H1250-h1600
748,89 € HT / Pièce* -
HXF031HCommande rotative débrochable H1250-h1600
957,19 € HT / Pièce*
-
HXF039HKit de cadenassage h1250-h1600
50,85 € HT / Pièce*
-
HXF040HCommande motorisée h1600 24VDC
3 826,41 € HT / Pièce* -
HXF042HCommande motorisée h1600 200-230VAC
3 826,41 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
27,27 € HT / Pièce*

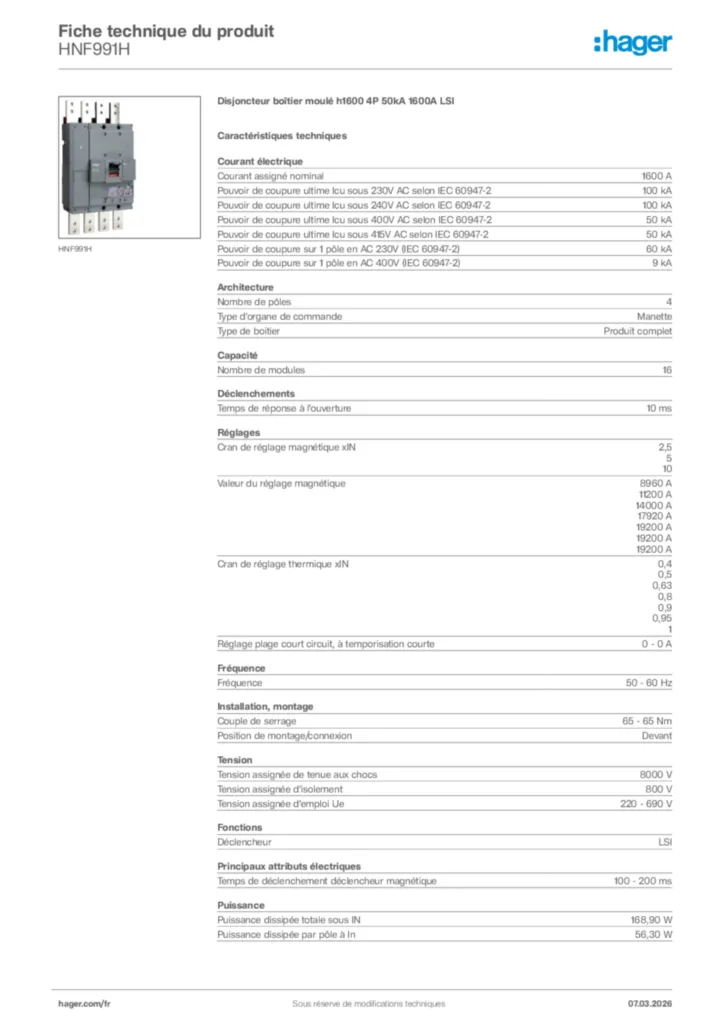

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1 600 A
-
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2100 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2100 kA
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-250 kA
-
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-250 kA
-
Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2)60 kA
-
Pouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2)9 kA
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
Capacité
-
Nombre de modules16
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Réglages
-
Cran de réglage magnétique xIN2,5, 5, 10
-
Valeur du réglage magnétique8960 A, 11200 A, 14000 A, 17920 A, 19200 A, 19200 A, 19200 A
-
Cran de réglage thermique xIN0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
-
Règlage plage court circuit, à temporisation courte0 - 0 A
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage65 - 65 Nm
-
Position de montage/connexionDevant
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementLSI
Principaux attributs électriques
-
Temps de déclenchement déclencheur magnétique100 - 200 ms
Puissance
-
Puissance dissipée totale sous IN168,90 W
-
Puissance dissipée par pôle à In56,30 W
Endurance
-
Endurance électrique en nombre de cycles1 000
-
Endurance mécanique nombre de manœuvres4 000
Equipement
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Classe de protection (IP)IP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
Raccordement
-
Section de raccordement en câble souple3x 240 mm²
-
Section de raccordement en câble rigide3x 240 mm²
-
Type de connection/prisePlage de raccordement
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
Compatible avec montage Rail DINNon
Alimentation électrique
-
Sens d'alimentationBornes amonts ou avales
Données environnementales
