Disjoncteur Boitier Moulé h3 h1600 LSI 4P In800A Icu50kA à plage HNE801H
Le HNE801H est un disjoncteur boitier moulé h3 h1600 4 pôles d'intensité nominale In de 800A de Hager. Doté d'un pouvoir de coupure ultime Icu de 50kA sous 400V, il est équipé d'une unité de déclenchement LSI qui en fait une solution idéale dans les applications de protection fine des distributions complexes dans les tableaux électriques notamment dans les installations tertiaires. Montage sur platine. Version raccordement à plage.
EAN
3250613349752
Conditionnement
1 Pièce
Outils de conception
Prix
9 735,18 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Déclencheur à sous-tension 11 produit(s) disponible(s) -
Cache-borne 2 produit(s) disponible(s) -
Fonctions de connexion 2 produit(s) disponible(s) -
commande motorisée 2 produit(s) disponible(s) -
Poignée pour disjoncteur 2 produit(s) disponible(s) -
Interverouillage 1 produit(s) disponible(s)
Complétez votre système
-
HXE054H
Bobine manque tension retardée h1000-h1000 3P 220-240VAC
794,77 € HT / Pièce* -
HXE053HBobine manque tension retardée h1000-h1600 3P 110-120VAC
794,77 € HT / Pièce* -
HXF051HBobine manque tension retardée h1000-h1600 4P 24VDC
794,77 € HT / Pièce* -
HXE055HBobine manque tension retardée h1000-h1600 3P 380-415VAC
745,12 € HT / Pièce* -
HXF055HBobine manque tension retardée h1000-h1600 4P 380-415VAC
745,12 € HT / Pièce* -
HXF053HBobine manque tension retardée h1000-h1600 4P 110-120VAC
794,77 € HT / Pièce* -
HXE015HBobine manque tension 380-415VAC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE013HBobine manque tension 110-120VAC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE014HBobine manque tension 220-240VAC (h800-h1000-h1600)
345,91 € HT / Pièce* -
HXE011HBobine manque tension 24VDC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE051HBobine manque tension retardée h1000-h1600 3P 24VDC
794,77 € HT / Pièce*
-
HYE026H
Cache borne h1000 4P court pour connexion arrière et platine sectionnable
205,37 € HT / Pièce* -
HYE022HCache borne h1000 4P long pour cosse et ralonge plage
205,37 € HT / Pièce*
-
HYE008H
Cage de raccordement h800/h1000 Al 4P 4x 95-240mm²
646,03 € HT / Pièce* -
HYE032Hconnexion arrière h1000 4P
608,71 € HT / Pièce*
-
HXE042H
Commande motorisée h1000 100-240VAC
2 235,10 € HT / Pièce* -
HXE040HCommande motorisée h1000 24-48V DC
2 086,06 € HT / Pièce*
-
HXE030H
Commande rotative directe h1000
515,68 € HT / Pièce* -
HXE031HCommande rotative débrochable h1000
869,27 € HT / Pièce*
-
HXE065H
Interverrouillage mécanique câble h1000
2 069,48 € HT / Pièce*
-
HXC002HBobine à émission 48V DC (h250-h400-h630-h800-h1000)
231,33 € HT / Pièce* -
HXF001HBobine à émission h1600 24V DC
215,20 € HT / Pièce* -
HXC004HBobine à émission 200-240V AC (h250-h400-h630-h800-h1000)
218,62 € HT / Pièce* -
HXF005HBobine à émission h1600 380-450V AC
218,55 € HT / Pièce* -
HXF004HBobine à émission h1600 200-240V AC
218,59 € HT / Pièce* -
HXF003HBobine à émission h1600 100-120V AC
218,55 € HT / Pièce* -
HXF002HBobine à émission h1600 48V DC
205,34 € HT / Pièce* -
HXC003HBobine à émission 100-120V DC (h250-h400-h630-h800-h1000)
194,00 € HT / Pièce* -
HXC005HBobine à émission 380-450V DC (h250-h400-h630-h800-h1000)
218,58 € HT / Pièce* -
HXC001HBobine à émission 24V DC (h250-h400-h630-h800-h1000)
193,26 € HT / Pièce*
-
HXD068HCâble interverrouillage électrique (h400-h630-x630-P630-h800-h1000)
164,69 € HT / Pièce* -
HXB069HCâble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
117,89 € HT / Pièce*
-
HXC024HContact signal défaut 1NO+1NC 230V (h250-h400-h630-h800-h1000-h1600)
239,96 € HT / Pièce* -
HXC026HContact signal défaut bas niveau 1NO + 1NC (h250-h400-h630-h800-h1000-h1600)
287,80 € HT / Pièce* -
HXC021HContact auxiliaire 1NO+1NC 230VAC (h250-h400-h630-h800-h1000-h1600)
128,35 € HT / Pièce* -
HXC025HContact auxiliaire bas niveau 1NO+1NC 125V AC (h250-h400-h630-h800-h1000-h1600)
153,94 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
27,27 € HT / Pièce*
-
HXD039HKit de cadenassage h400-h1000
39,91 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal800 A
-
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-285 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-285 kA
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-250 kA
-
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-250 kA
-
Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2)51 kA
-
Pouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2)9 kA
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
Capacité
-
Nombre de modules16
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Réglages
-
Cran de réglage magnétique xIN2,5, 5, 10
-
Valeur du réglage magnétique4480 A, 5600 A, 7000 A, 8960 A, 9600 A, 9600 A, 9600 A
-
Cran de réglage thermique xIN0,4, 0,5, 0,63, 0,9, 0,95, 1
-
Réglage plage court circuit, à temporisation courte0 - 0 A
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage65 - 65 Nm
-
Position de montage/connexionDevant
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
DéclencheurLSI
Principaux attributs électriques
-
Temps de déclenchement déclencheur magnétique100 - 200 ms
Puissance
-
Puissance dissipée totale sous IN153,60 W
-
Puissance dissipée par pôle à In51,20 W
Endurance
-
Endurance électrique en nombre de cycles1 000
-
Endurance mécanique nombre de manœuvres4 000
Equipement
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Classe de protection (IP)IP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
Raccordement
-
Section de raccordement en câble souple2x 240 mm²
-
Section de raccordement en câble rigide2x 240 mm²
-
Type de connexion / priseBorne
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
Compatible avec montage Rail DINNon
Alimentation électrique
-
Sens d'alimentationBornes amonts ou avales
Documents
-
Image produit
-
Product datasheet

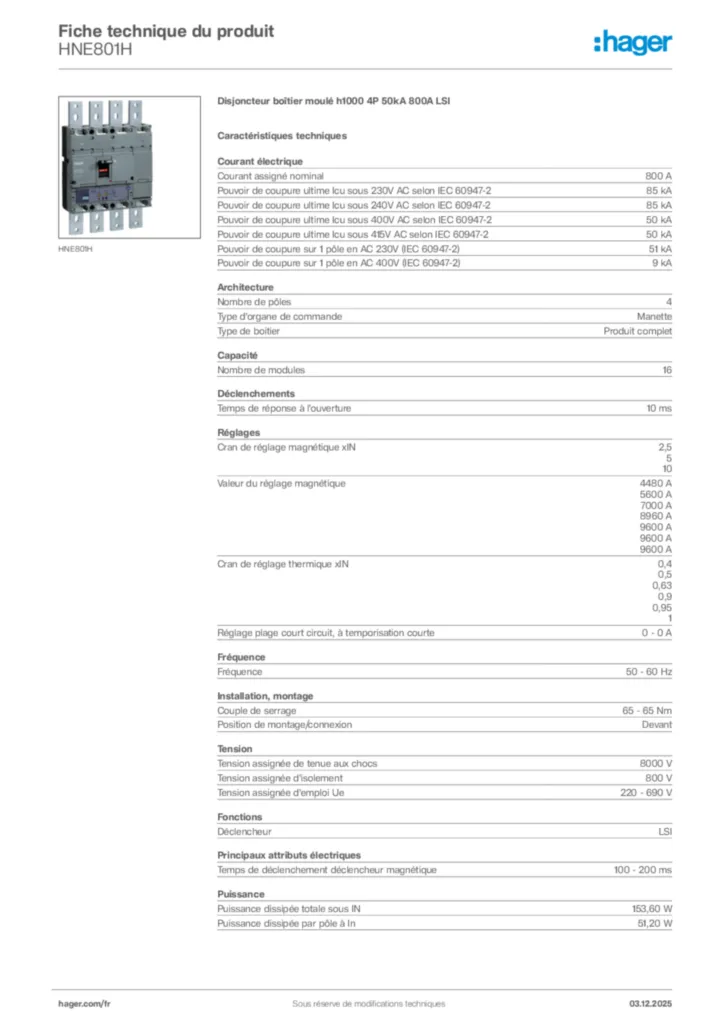

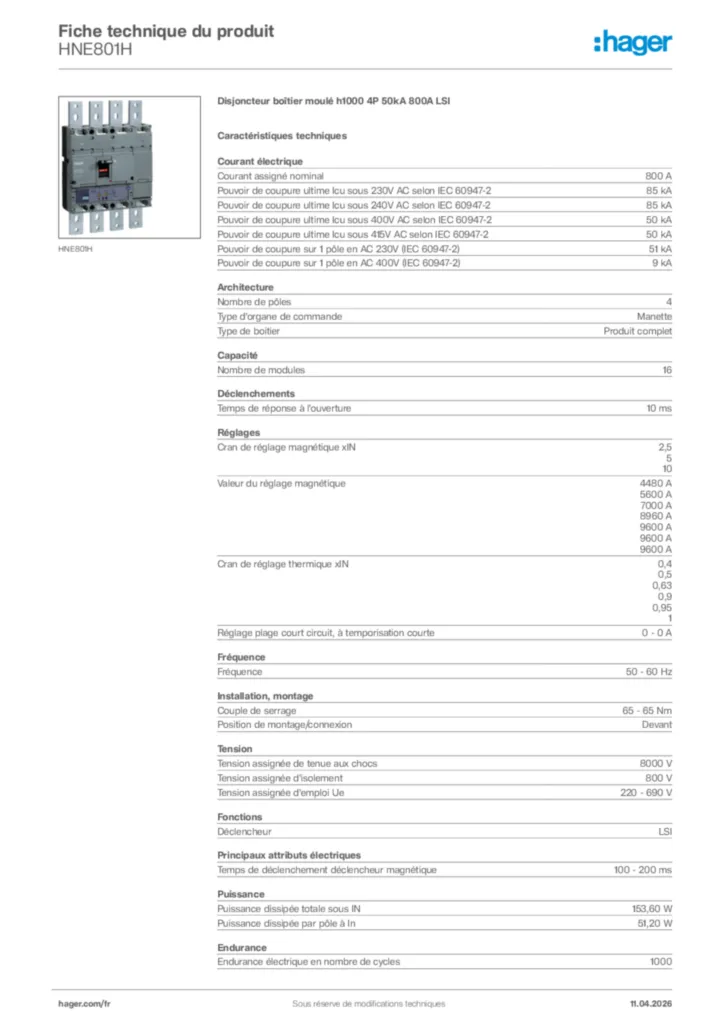

Hager Fiche technique du produit HNE801H
