HMS081BC - Disjoncteur Boitier Moulé h3+ P160 MAG 4P4D 80A 50kA CTC
HMS081BC - Disjoncteur Boitier Moulé h3+ P160 MAG 4P4D 80A 50kA CTC

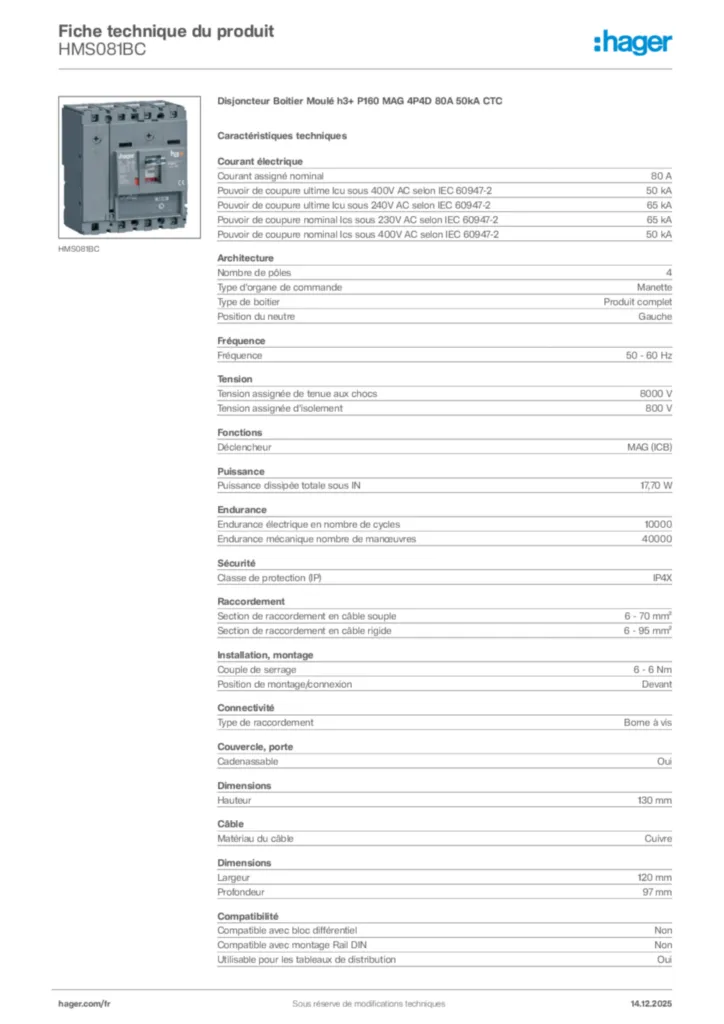

Disjoncteur Boitier Moulé h3+ P160 MAG 4P4D 80A 50kA CTC HMS081BC

EAN
3250613177409
Conditionnement
1 Pièce
Prix
1 071,85 €
HT/ Pièce *

Complétez votre système

Accessoires optionnels

  • bobine à émission 5 produit(s) disponible(s)
  • Déclencheur à sous-tension 8 produit(s) disponible(s)
  • Bloc de contact auxiliaire 5 produit(s) disponible(s)
  • Interverouillage 5 produit(s) disponible(s)
  • Poignée pour disjoncteur 1 produit(s) disponible(s)
  • Voir plus 22 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant électrique
  • Courant assigné nominal
    80 A
  • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
    50 kA
  • Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2
    65 kA
  • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
    65 kA
  • Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-2
    50 kA
Architecture
  • Nombre de pôles
    4
  • Type d'organe de commande
    Manette
  • Type de boitier
    Produit complet
  • Position du neutre
    Gauche
Fréquence
  • Fréquence
    50 - 60 Hz
Tension
  • Tension assignée de tenue aux chocs
    8 000 V
  • Tension assignée d'isolement
    800 V
Fonctions
  • Unité de déclenchement
    MAG (ICB)
Puissance
  • Puissance dissipée totale sous IN
    17,70 W
Endurance
  • Endurance électrique en nombre de cycles
    10 000
  • Endurance mécanique nombre de manœuvres
    40 000
Sécurité
  • Indice de protection IP
    IP4X
Raccordement
  • Section de raccordement en câble souple
    6 - 70 mm²
  • Section de raccordement en câble rigide
    6 - 95 mm²
Installation, montage
  • Couple de serrage
    6 - 6 Nm
  • Position de montage/connexion
    Devant
Connectivité
  • Type de connection / prise
    Borne à vis
Couvercle, porte
  • Cadenassable
    Oui
Câble
  • Matériau du câble
    Cuivre
Dimensions
  • Hauteur
    130 mm
  • Largeur
    120 mm
  • Profondeur
    97 mm
Compatibilité
  • Compatible avec bloc différentiel
    Non
  • Compatible avec montage Rail DIN
    Non
  • Convient au tableau de distribution
    Oui
Principaux attributs électriques
  • Couple de serrage nominal borne basse
    6 - 6 Nm
  • Couple de serrage nominal borne haute
    6 - 6 Nm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
Conformité REACH Oui

Attestations et documents

REACH-declaration 2023-10-20 (english)
PDF
32,90 kB
RoHS-declaration 2023-10-20 (english)
PDF
33,34 kB
