HMS041BC - Disjoncteur Boitier Moulé h3+ P160 MAG 4P4D 40A 50kA CTC
HMS041BC - Disjoncteur Boitier Moulé h3+ P160 MAG 4P4D 40A 50kA CTC

Disjoncteur Boitier Moulé h3+ P160 MAG 4P4D 40A 50kA CTC HMS041BC

EAN
3250613177300
Conditionnement
1 pièce
1 071,85 €
HT/ pièce *

Complétez votre système

Accessoires optionnels

  • bobine à émission 5 produit(s) disponible(s)
  • Déclencheur à sous-tension 8 produit(s) disponible(s)
  • Bloc de contact auxiliaire 5 produit(s) disponible(s)
  • Interverouillage 5 produit(s) disponible(s)
  • Poignée pour disjoncteur 1 produit(s) disponible(s)
  • Voir plus 21 autre(s) produit(s) disponible(s)

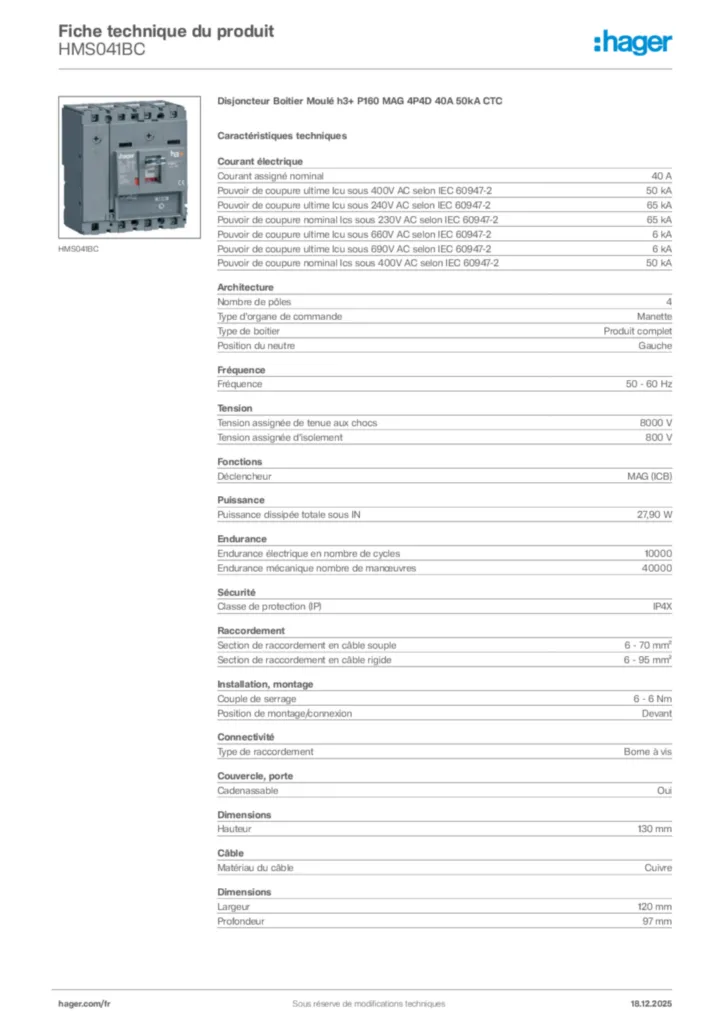

Caractéristiques techniques

Courant électrique
  • Courant assigné nominal
    40 A
  • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
    50 kA
  • Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2
    65 kA
  • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
    65 kA
  • Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-2
    50 kA
Architecture
  • Nombre de pôles
    4
  • Type d'organe de commande
    Manette
  • Type de boitier
    Produit complet
  • Position du neutre
    Gauche
Fréquence
  • Fréquence
    50 - 60 Hz
Tension
  • Tension assignée de tenue aux chocs
    8 000 V
  • Tension assignée d'isolement
    800 V
Fonctions
  • Unité de déclenchement
    MAG (ICB)
Puissance
  • Puissance dissipée totale sous IN
    27,90 W
Endurance
  • Endurance électrique en nombre de cycles
    10 000
  • Endurance mécanique nombre de manœuvres
    40 000
Sécurité
  • Indice de protection IP
    IP4X
Raccordement
  • Section de raccordement en câble souple
    6 - 70 mm²
  • Section de raccordement en câble rigide
    6 - 95 mm²
Installation, montage
  • Couple de serrage
    6 - 6 Nm
  • Position de montage/connexion
    Devant
Connectivité
  • Type de connection / prise
    Borne à vis
Couvercle, porte
  • Cadenassable
    Oui
Câble
  • Matériau du câble
    Cuivre
Dimensions
  • Hauteur
    130 mm
  • Largeur
    120 mm
  • Profondeur
    97 mm
Compatibilité
  • Compatible avec bloc différentiel
    Non
  • Compatible avec montage Rail DIN
    Non
  • Convient au tableau de distribution
    Oui
Principaux attributs électriques
  • Couple de serrage nominal borne basse
    6 - 6 Nm
  • Couple de serrage nominal borne haute
    6 - 6 Nm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme RoHS Oui
Conforme REACH Oui
