Disjoncteur Boitier Moulé h3+ P160 LSNI 3P In40A Icu50kA à cage HMS040GC

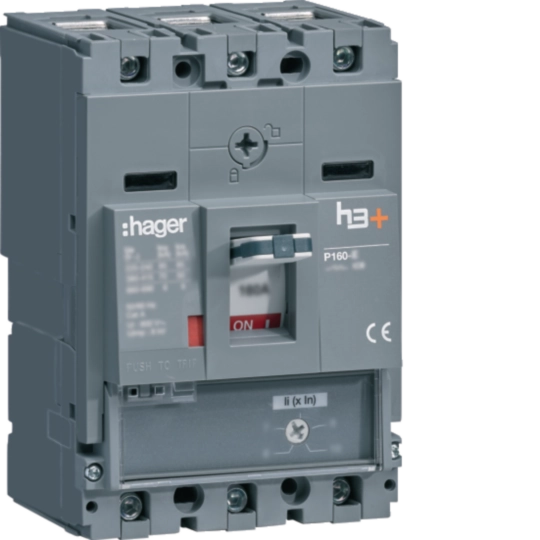

Le HMS040GC est un disjoncteur boitier moulé h3+ P160 3 pôles d'intensité nominale In de 40A de Hager. Doté d'un pouvoir de coupure ultime Icu de 50kA sous 400V, il est équipé d'une unité de déclenchement LSNI qui en fait une solution idéale dans les applications de protection des départs tableaux divisionnaires dans les tableaux électriques notamment dans les installations tertiaires. Montage sur platine ou rail DIN avec accessoire. Version raccordement à cage.
EAN
3250613145699
Conditionnement
1 Pièce
Prix
877,14 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Dispositif d'accès des câbles de données auxiliaires 2 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 5 produit(s) disponible(s) -
Interverouillage 5 produit(s) disponible(s) -
Voir plus 21 autre(s) produit(s) disponible(s)
Complétez votre système
-
HTC130H
Adaptateur OAC/PTA pour h3+ 1,20 m
22,88 € HT / Pièce* -
HTL010HCâble adaptateur h3+ MIP vers USB
556,30 € HT / Pièce*
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
215,23 € HT / Pièce* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
205,35 € HT / Pièce* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
218,56 € HT / Pièce* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
215,35 € HT / Pièce* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
218,58 € HT / Pièce*
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
262,05 € HT / Pièce* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
745,16 € HT / Pièce* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
745,12 € HT / Pièce*
-
HXA021H
Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
97,27 € HT / Pièce* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
181,81 € HT / Pièce* -
HXA025HContact auxiliaire bas niveau 1NO +1NC 125VAC (x160-P160-x250-P250-x630-P630)
118,45 € HT / Pièce* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
221,42 € HT / Pièce* -
HYC250HConnecteur déconnectable - débrochable côté base h250-h1000
106,21 € HT / Pièce*
-
HXA039H
Kit de cadenassage(x160-P160-x250-P250-x630)
34,93 € HT / Pièce* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
85,55 € HT / Pièce* -
HXB071HCâble interverrouillage mécanique longueur 1,5m (P160-x250-h250..h1000)
108,12 € HT / Pièce* -
HXS066HCapot d'interverrouillage mécanique P160
118,39 € HT / Pièce* -
HXS165HKit d'interverrouillage direct P160 3P
219,64 € HT / Pièce*
-
HXS030HCommande rotative directe pour P160
156,91 € HT / Pièce*
-
HXS031HCommande rotative débrochable P160
263,80 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
27,27 € HT / Pièce* -
HYC352HConnecteur déconnectable - débrochable côté h250-h1000 2fils
73,46 € HT / Pièce* -
HYC353HConnecteur déconnectable - débrochable côté h250-h1000 3fils
81,72 € HT / Pièce*
-
HYS001HCage de raccordement P160 Cu/Al 3P 1x 10-95mm²
79,96 € HT / Pièce* -
HYS005HCage de raccordement P160 Cu/Al 3P 1x35-120mm²
52,81 € HT / Pièce* -
HYS014HEpanouisseur pour P160 3P version cage
61,35 € HT / Pièce* -
HYS328HConnexion pour base déconnectable P160 1P
45,69 € HT / Pièce*
-
HYS019HSéparateur de phase pour P160 3-4Pôles
35,71 € HT / Pièce*
-
HYS033HAdaptateur Rail Din P160 3P/4P
114,10 € HT / Pièce*
-
HYS200HBase pour boitier moulé déconnectable P160 3P
260,98 € HT / Pièce* -
HYS300HAdaptateur déconnectable pour boitier moulé P160 3P (63-160A)
182,55 € HT / Pièce*
-
HYS256HDéclencheur de sécu base déco P160-P250
28,58 € HT / Pièce* -
HYS257HDéclencheur de sécurité h3+ P160 for QuadroSX/Unimes H Combiway
58,09 € HT / Pièce*
-
HYS021HCapot cache-bornes pour rallonge de plage P160 3P
79,91 € HT / Pièce* -
HYS023HCapot cache-bornes pour épanouisseur P160 3P
79,91 € HT / Pièce* -
HYS025HCapot cache-bornes pour connection arrière + déconnectable P160 3P
77,04 € HT / Pièce* -
HYS050HIsolation arrière pour Capot cache-bornes rallonge de plage P160 3P
39,99 € HT / Pièce* -
HYS052HIsolation arrière pour Capot cache-bornes épanouisseur P160 3P
39,99 € HT / Pièce* -
HYS321HCapot cache-bornes pour base déconnectable P160 3P
77,04 € HT / Pièce*

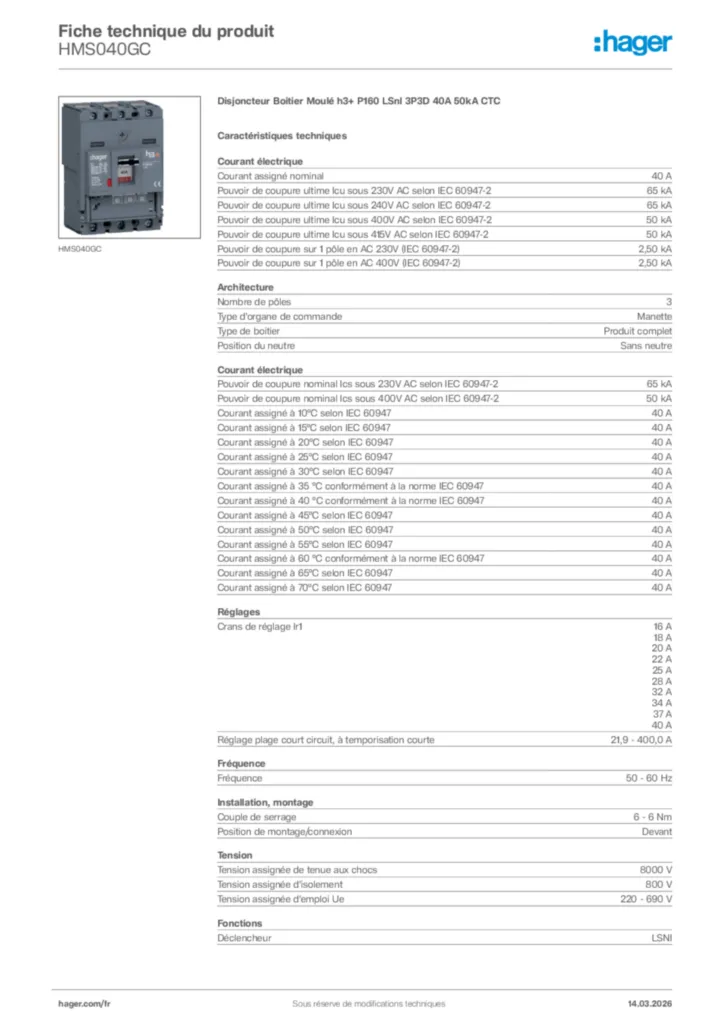

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal40 A
-
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-265 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-265 kA
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-250 kA
-
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-250 kA
-
Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2)2,50 kA
-
Pouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2)2,50 kA
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-265 kA
-
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-250 kA
-
Courant assigné à 10°C selon IEC 6094740 A
-
Courant assigné à 15°C selon IEC 6094740 A
-
Courant assigné à 20°C selon IEC 6094740 A
-
Courant assigné à 25°C selon IEC 6094740 A
-
Courant assigné à 30°C selon IEC 6094740 A
-
Courant assigné à 35 °C conformément à la norme IEC 6094740 A
-
Courant assigné à 40 °C conformément à la norme IEC 6094740 A
-
Courant assigné à 45°C selon IEC 6094740 A
-
Courant assigné à 50°C selon IEC 6094740 A
-
Courant assigné à 55°C selon IEC 6094740 A
-
Courant assigné à 60 °C conformément à la norme IEC 6094740 A
-
Courant assigné à 65°C selon IEC 6094740 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreSans neutre
Réglages
-
Crans de réglage Ir116 A, 18 A, 20 A, 22 A, 25 A, 28 A, 32 A, 34 A, 37 A, 40 A
-
Règlage plage court circuit, à temporisation courte21,9 - 400,0 A
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage6 - 6 Nm
-
Position de montage/connexionDevant
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementLSNI
Puissance
-
Puissance dissipée totale sous IN1,68 W
-
Puissance dissipée par pôle à In0,56 W
Endurance
-
Endurance électrique en nombre de cycles10 000
-
Endurance mécanique nombre de manœuvres40 000
Equipement
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Classe de protection (IP)IP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
Raccordement
-
Section de raccordement en câble souple6 - 70 mm²
-
Section de raccordement en câble rigide6 - 95 mm²
Câble
-
Matériau du câbleCuivre
Dimensions
-
Hauteur130 mm
-
Largeur90 mm
-
Profondeur97 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
Compatible avec montage Rail DINNon
-
Compatible avec bloc différentielNon
-
Convient au tableau de distributionOui
Alimentation électrique
-
Sens d'alimentationBornes amonts ou avales
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)5 s
-
Protection court retard (std) : courant (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Protection court retard (std) : temporisation (tsd)100 ms
-
Protection instantanée (Ii) : crans de réglage15
